1. Установите автомобиль на смотровую канаву. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Удалите хладагент из системы кондиционирования (см. Удаление хладагента из системы кондиционирования).
![](https://www.fordbook.ru/img/mondeo/4105.jpg)

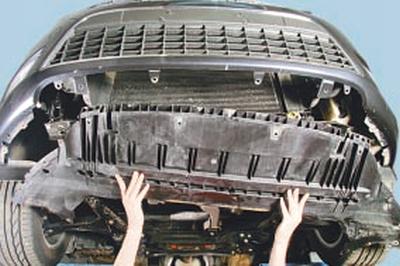

3. Снимите брызговик двигателя (см. Снятие и установка брызговика и защиты картера двигателя).
![](https://www.fordbook.ru/img/mondeo/4106.jpg)

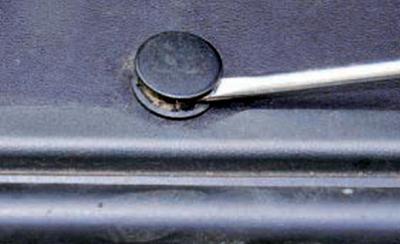

4. Подденьте отвёрткой фиксаторы пистонов…
![](https://www.fordbook.ru/img/mondeo/4107.jpg)

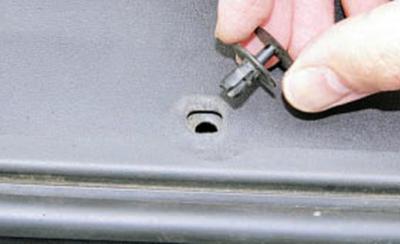

5….и извлеките пистоны крепления верхнего кожуха облицовки радиатора.
![](https://www.fordbook.ru/img/mondeo/4108.jpg)

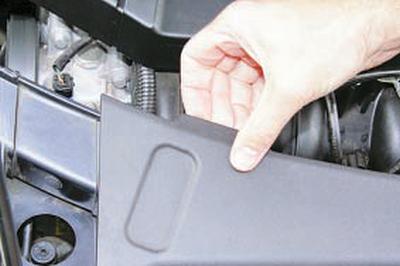

6. Потяните за заднюю кромку кожуха вверх…
![](https://www.fordbook.ru/img/mondeo/4109.jpg)
7….и снимите верхний кожух.
![](https://www.fordbook.ru/img/mondeo/4110.jpg)

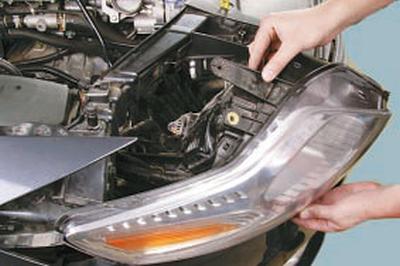

8. Снимите правую блок-фару (см. Замена блок-фары).
![](https://www.fordbook.ru/img/mondeo/4111.jpg)

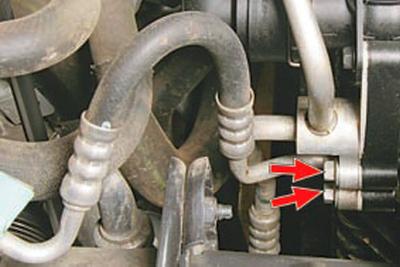

9. Выверните два болта крепления фланцев трубопроводов высокого давления к фланцу конденсора и отсоедините трубопроводы.
ПРЕДУПРЕЖДЕНИЕ: Сразу после отсоединения заглушите открытые концы трубопроводов во избежание попадания в систему грязи и влаги.

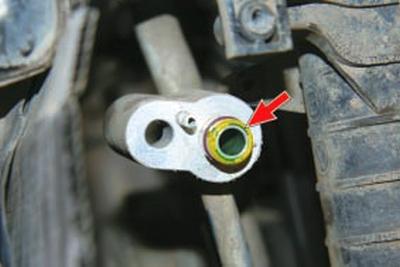

Обратите внимание на уплотнительные кольца фланцевых соединений трубопроводов.
Во время ремонта системы при разъединении трубопроводов уплотнительные кольца подлежат обязательной замене.
![](https://www.fordbook.ru/img/mondeo/4112.jpg)

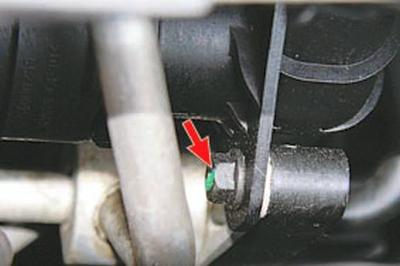

10. Выверните болт крепления соединительного фланца конденсора к кронштейну радиатора.
![](https://www.fordbook.ru/img/mondeo/4113.jpg)
11. Сдвиньте конденсор вверх до выхода опор А из кронштейнов Б на бачках радиатора.
12. Снимите конденсор, аккуратно вынув его вниз.
13. Установите конденсор в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЕ: Технологические заглушки подсоединительного фланца нового конденсора открывайте только непосредственно перед подсоединением трубопроводов.
![](https://www.fordbook.ru/img/mondeo/4114.jpg)
При установке новых уплотнительных колец фланцев трубопроводов обязательно смажьте их маслом для компрессора кондиционера.
14. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
