Клапаны - снятие и установка
Силовой агрегат. Двигатель 1.6/1.8/2.0 Zetec-E. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Двигатель 1.6/1.8/2.0 Zetec-E > Клапаны - снятие и установка
            0

Специальный инструмент


Приспособление для сжатия пружин клапанов 303-361 (21-155)
Переходник для 21-155 303-361-02 (21-155-02)
Съемник маслоотражательных колпачков штоков клапанов 303-374 (21-160)

НаименованиеСпецификация
СмазкаESR-M99C80-A
Паста для притирки (шлифовки) клапановимеющаяся в наличии
Моторное маслоWSS-M2C912-A1

Снятие


1. ПРИМЕЧАНИЕ: Положите головку цилиндров на чистую опорную поверхность на рабочий стол.

Снимите головку цилиндров. За дополнительной информацией обратитесь к главе Головка цилиндров имеющейся в этом разделе.

2. ПРИМЕЧАНИЕ: Вставьте деревянные клинья в выемки камер сгорания, имеющиеся в головке цилиндров, таким образом, чтобы при снятии клапаны удерживались на месте.

Снимите клапан.
  • 1.Сожмите пружину клапана.
  • 2.Снимите сухари.



3. ПРИМЕЧАНИЕ: Разложите все элементы по порядку.


Снимите пружины клапанов.

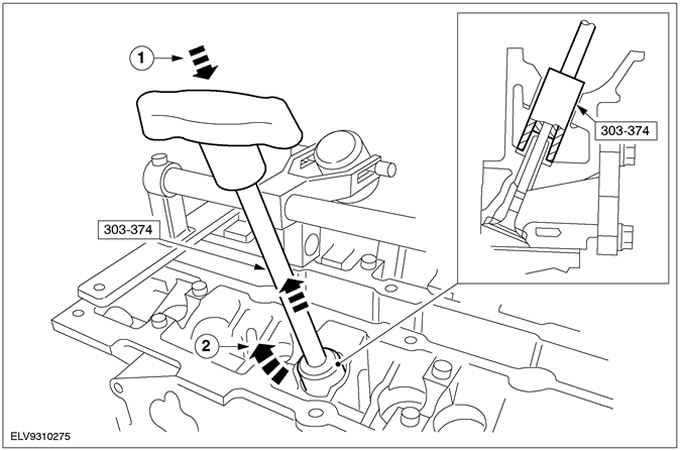

4. Снимите маслоотражательный колпачок штока клапана.
  • 1.Вставьте специальный инструмент.
  • 2.Поверните специальный инструмент по часовой стрелке и вытяните его.



5. Повторите процедуру снятия на остальных клапанах.

Установка


1. ПРИМЕЧАНИЕ: Обработайте клапаны, следуя рекомендациям производителя шлифовочной пасты.

ПРИМЕЧАНИЕ: Устанавливайте в том порядке, в котором они были сняты.

Перешлифуйте клапаны, для этой цели используетсяпритирочная паста.

2. Тщательно очистите все элементы, чтобы снять все следы абразива.

3. Нанесите на шток клапана смазку и вставьте клапан на место.

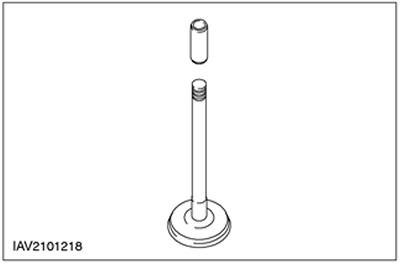

4. Установите маслоотражательный колпачок на шток клапана.
  • Закройте канавки на штоке клапана втулкой для установки маслоотражательного колпачка штока клапана.
  • Надвиньте маслоотражательный колпачок на шток клапана и снимите втулку для установки маслоотражательного колпачка со штока клапана.



5. ПРИМЕЧАНИЕ: Проверьте, правильно ли установлены сухари клапана.


Установите пружину клапана.
  • Вставьте пружину клапана и тарелку пружины.
  • 1.Сожмите пружину клапана.
  • 2.Установите сухари.



6. Повторите процедуру установки на остальных клапанах.

7. Установите головку цилиндров. За дополнительной информацией обратитесь к главе Головка цилиндров имеющейся в этом разделе.
