Описание и принцип действия системы запуска
Силовой агрегат. Система запуска. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Система запуска > Описание и принцип действия системы запуска
            0

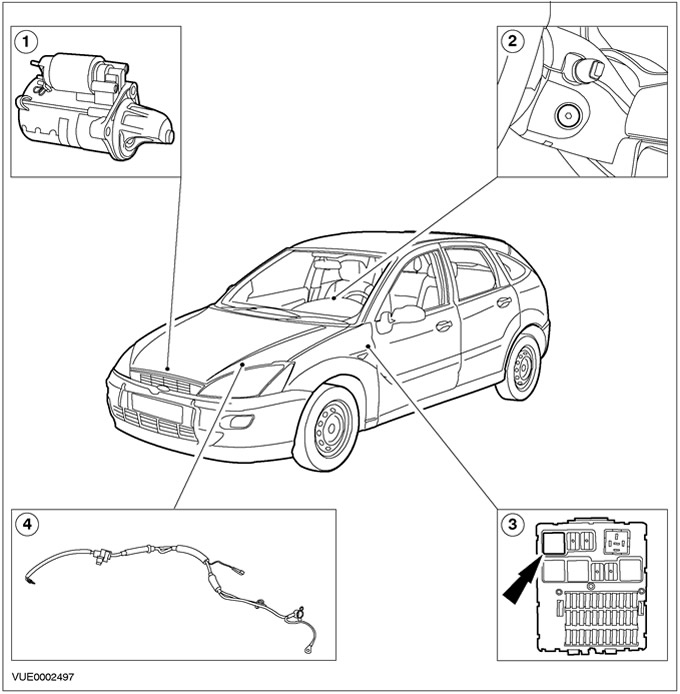

Поз.№ Запасной ЧастиНаименование
1Стартер
2Переключатель зажигания
3Реле стартера
4Кабель аккумулятора/стартера


Система запуска служит для проворачивания двигателя с частотой вращения, достаточной для того, чтобы мог запуститься двигатель. В этой системе вследствие использования в ней большой силы тока применяются провода, разъемы и переключатели, предназначенные для работы в тяжелых режимах (при "больших токах").

Система запуска состоит из стартерного электродвигателя (стартера) с понижающей передачей, аккумулятора, переключателя с дистанционным управлением (переключателя зажигания) и реле.

Последовательность действий при запуске следующая:
  • Переключатель зажигания в положении запуска III.
  • Активизируется реле стартера.
  • Подается напряжение к электромагниту стартера.
  • Электромагнит стартера вводит в зацепление ведущую шестерню и коронную шестерню.
  • Электромагнит стартера включает подачу тока от аккумулятора к стартеру.
  • Стартер остается в зацеплении до тех пор, пока не будет отпущен переключатель зажигания.
