Замена десног носача вешања агрегата

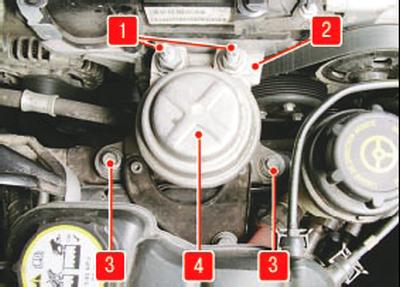

Цртање. 5.11. Десни носач вешања агрегата: 1 – матица која причвршћује носач огибљења агрегата за држач блока цилиндра мотора; 2 – држач блока цилиндра мотора; 3 – вијак за причвршћивање на бочни носач; 4 – ослонац десног ослањања агрегата.

Требаће вам: утичница од 15 мм, кључ од 18 мм.

Десни носач вешања погонског агрегата је јединица која се не може одвојити. Носач је причвршћен са две навртке 1 (слика 5.11) за држач 2 на блоку цилиндра мотора и два завртња 3 за бочни елемент каросерије.

1. Уклоните украсни поклопац мотора (погледајте Уклањање и постављање украсног поклопца мотора).

2. Поставите поуздану потпору испод мотора или га окачите помоћу механизма за подизање.

3. Одврните две матице 1 које причвршћују носач за држач блока цилиндра мотора.

4. Уклоните два вијка 3 који причвршћују ослонац за бочни елемент каросерије.

5. Уклоните потпору 4.

6. Инсталирајте десни носач за вешање агрегата обрнутим редоследом од уклањања.
