Горња мртва тачка (ТДЦ) клипа првог цилиндра

Горња мртва тачка (ТДЦ) клип је тачка кроз коју сваки клип пролази приликом окретања радилице. Сваки клип достиже ТДЦ на крају такта компресије, а затим поново на крају издувног хода. Да би се уградио механизам за развођење мотора, користи се ТДЦ клипа првог цилиндра. Цилиндар #1 је на страни зупчастог ремена.



Скините горње кућиште зупчаника погона Подигните предњи део аутомобила и причврстите га на носаче.

Одврните монтажне завртње и уклоните поклопац са задње стране ременице радилице.

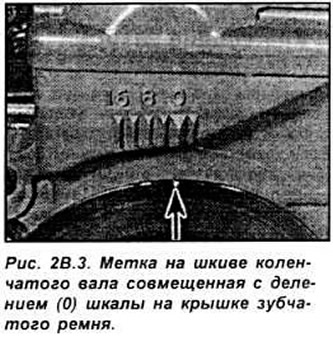

Одврните монтажне завртње и уклоните поклопац са задње стране ременице радилице. Окрените мотор кључем за ременицу радилице док се ознака за поравнање на ременици радилице не поравна са ознаком ТДЦ (0) на поклопцу механизма за дистрибуцију гаса. Како се ознака на ременици приближава, истовремено се клип цилиндра бр. 1 приближава врху цилиндра.

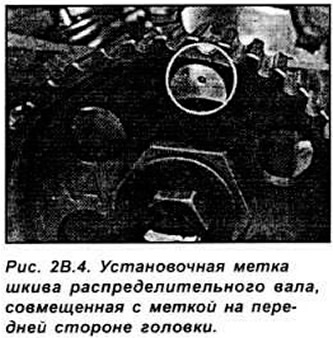

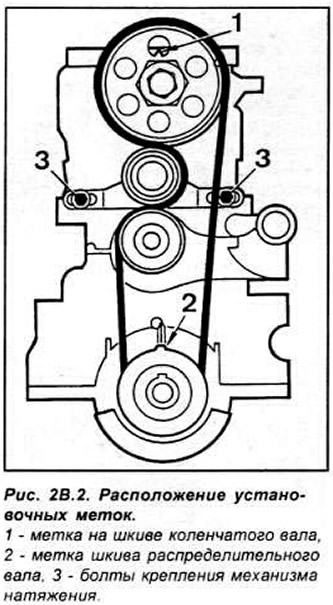

У овом положају радилице, клипови цилиндара 1 и 4 су у горњем положају. Да бисте били сигурни да је клип цилиндра бр. 1 на такту компресије, проверите да ли је ознака на ременици брегастог вратила тачно поравната са ознаком ТДЦ на предњој страни главе цилиндра. Ако показивач није поравнат, окрените ременицу радилице за један пун обрт док се ознаке за поравнање не поравнају (видети слику 2Б.3. 2Б.4).






Након постављања клипа 1. цилиндра у ТДЦ на такту компресије, поставите поклопац ременице радилице, спустите возило и поставите горњи поклопац зупчастог ремена.
