Спинка заднего сиденья - разборка и сборка

Разборка

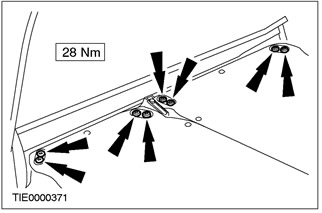

1. Поднимите подушку заднего сиденья.

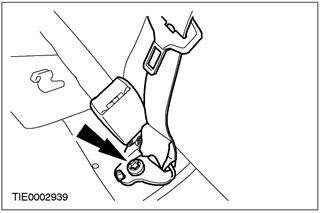

2. Отсоедините нижнее крепление центрального заднего ремня безопасности.



3. Снимите спинку заднего сиденья.

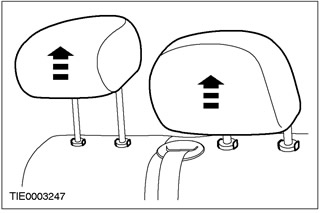

4. Снимите подголовник(и).

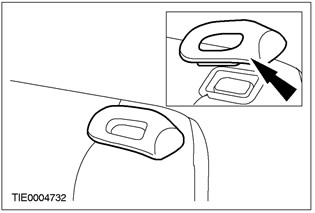

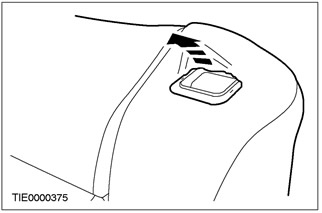

5. Снимите окантовку кнопки блокировки спинки сиденья.

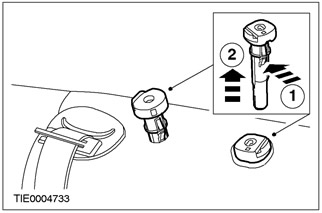

6. Снимите каждую направляющую трубку подголовника.

• 1. При помощи отвертки освободите фиксирующую лапку.
• 2. Снимите направляющую трубку подголовника со спинки сиденья.

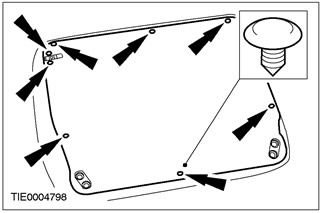

7. Снимите коврик спинки заднего сиденья (восемь зажимов).

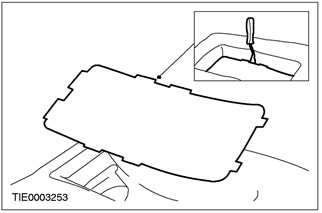

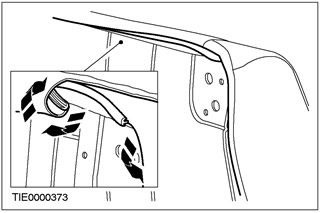

8. Отсоедините полосу крепления чехла спинки сиденья.

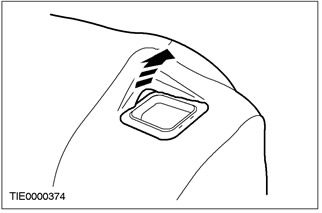

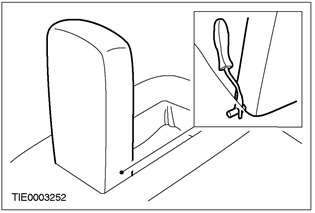

9. Отсоедините чехол спинки сиденья от кнопки блокировки спинки сиденья.




10. Отсоедините прокладку из пеноматериала от кнопки блокировки спинки сиденья.



11.

ПРИМЕЧАНИЕ: Разблокировка защелки спинки сиденья позволяет перемещать ремень безопасности, когда спинка сиденья находится в нормальном вертикальном положении.

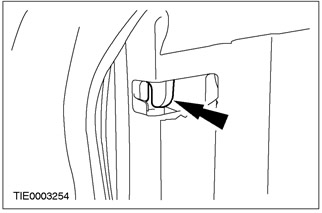

Разблокируйте защелку спинки сиденья.



12.

ПРИМЕЧАНИЕ: Новые ремни безопасности снабжены фиксатором ленты ремня безопасности, что предусмотрено не только в автомобилях Focus. Не используйте любой иной способ крепления.

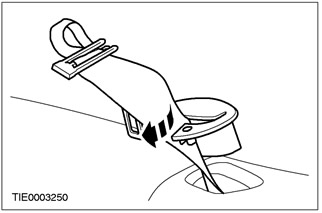

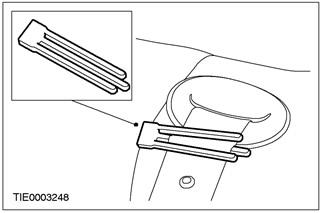

Вставьте фиксатор ленты ремня безопасности.

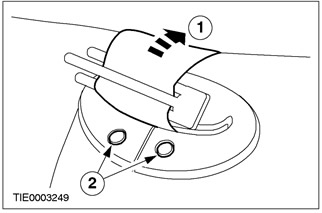

13. Отсоедините направляющую центрального заднего ремня безопасности.

• 1. Переместите ленту для получения доступа к фиксаторам.
• 2. Высверлите заклепки.

14. Снимите направляющую центрального ремня безопасности.



15. Снимите центральный подлокотник (при наличии).

• Ослабьте каждый палец при помощи регулировочного приспособления.

16. Снимите пластину основания подлокотника.

• Открепите фиксирующие лапки.

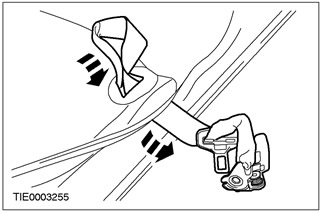

17. Отсоедините ленту центрального заднего ремня безопасности от чехла сиденья и прокладки из пеноматериала.

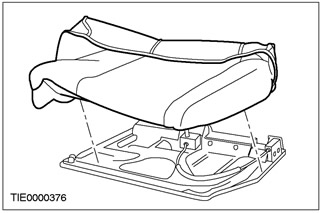

18. Снимите чехол сиденья и прокладку из пеноматериала.



19. Снимите чехол сиденья с прокладки из пеноматериала.

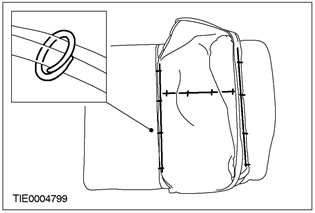

• Снимите двенадцать гнутых колец.

Сборка

1. Для сборки выполните процедуру разборки в обратной последовательности.
