Консолидација десне полуосе — уклањање и уградња

Специјални алат

	Уклањање уљних заптивки 205-078 (21-051)
	Инсталатер уљне заптивке осовине 308-039 (16-018)

Име	Спецификација
течност за пренос	WSD-M2C200-C

Повлачење

1.

НАПОМЕНА: Користите имбус кључ да зауставите окретање клипњаче.

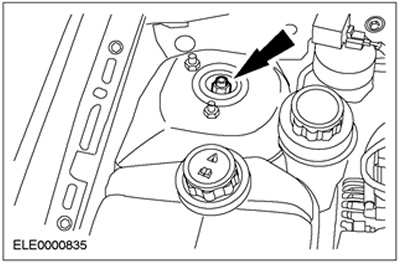

Отпустите матицу амортизера за пет окрета.



2. Подигните ауто. Погледајте одељак 100-02 за више информација.

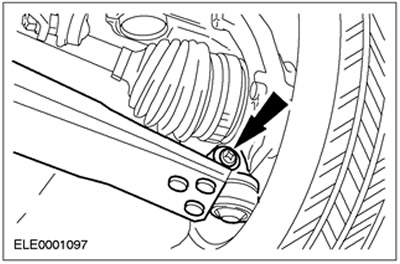

3. Одвојите куглични зглоб доње руке вешања (приказана десна страна).

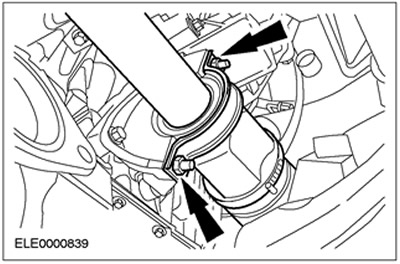

4. Одвојите крак причвршћивања средњег лежаја предње полуосе.

• Одбаците монтажни држач и матице средњег лежаја јер више нису потребни.

5.

ОПРЕЗ: Потпорна осовина. Унутрашња шарка не би требало да буде нагнута више од 18 степени. Спољашња шарка - под углом већим од 45 степени.

Одвојите осовину са међувратилом од мењача и причврстите их са стране. Сакупите уље у одговарајућу посуду.

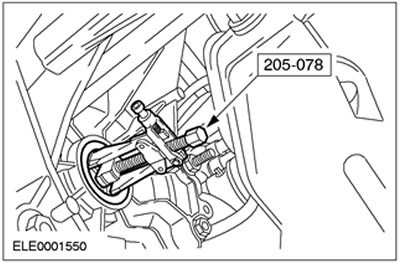

6. Уклоните уљну заптивку.

Инсталација

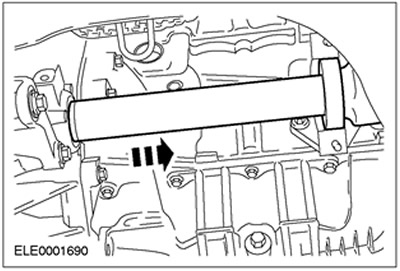

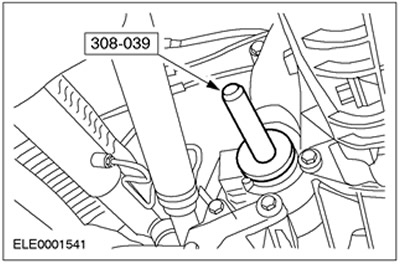

1. Поставите уљну заптивку.




2.

ОПРЕЗ: Потпорна осовина. Унутрашња шарка не би требало да буде нагнута више од 18 степени. Спољашња шарка - под углом већим од 45 степени.

ОПРЕЗ: Немојте оштетити уљну заптивку.

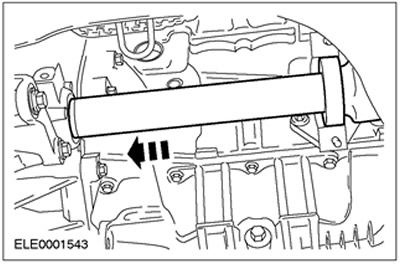

Уградите осовину предње осовине са међуосовином у мењач.



3.

НАПОМЕНА: Уградите нови држач за монтажу и навртке средњег лежаја.

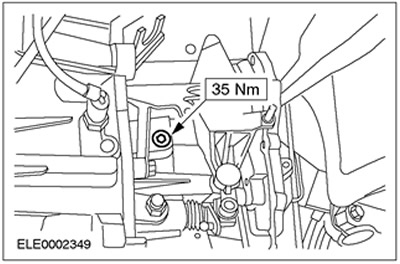

Уградите међудржач лежаја предње осовине.

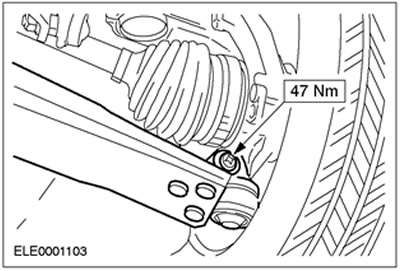

4. Инсталирајте куглични зглоб доње руке вешања.




5. Напуните течношћу за пренос; Течност за пренос треба да се напуни до нивоа 5-10 мм испод доње ивице контролне рупе.



6. Спустите аутомобил.

7.

НАПОМЕНА: Користите имбус кључ да зауставите окретање клипњаче.

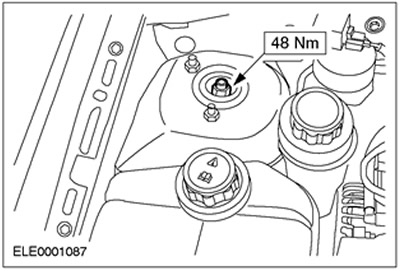

Затегните матицу амортизера (приказана десна страна).

• Закључавање против окретања имбус кључем.
• Затегните ручно помоћу кључног кључа.
• Затегните на наведени обртни момент помоћу момент кључа.
