Мењач са погонском осовином (1.8Л/1.6Л Зетец-Е) — скидање

Специјални алат

	Носач мотора 303-290 (21-140)
	Адаптер за 303-290 303-290-01 (21-140-01)
	Адаптер за 303-290 303-290-02 (21-140-02)
	Адаптер за 303-290 303-290-03 (21-140-03)
	Скидач осовина 308-237 (16-087)

Општа опрема:

• Дизалица за мењач
• Стезаљка за фиксирање

Повлачење

1. Опште напомене:

• Забележите шифру радио тастера.
• Означите унапред програмиране радио станице.

ОПРЕЗ: Одспојите жицу за уземљење са батерије.

• Положај носача мотора и граничника окретања мотора у опису одговара погледу усмереном од мењача ка мотору.
• Ставке у којима се радње односе на одређене варијанте а не на сва возила су означене посебном напоменом.

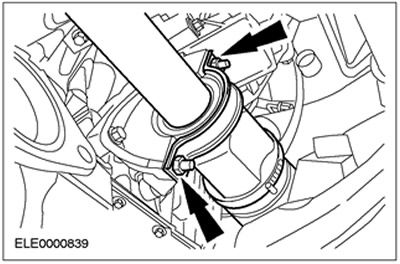

• Ако је потребно, уклоните стезаљке и поставите нове приликом поновног састављања.

2.

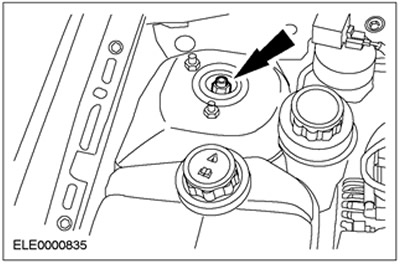

НАПОМЕНА: Користите имбус кључ да зауставите окретање клипњаче.

Отпустите леву и десну навртку подупирача за пет окрета.

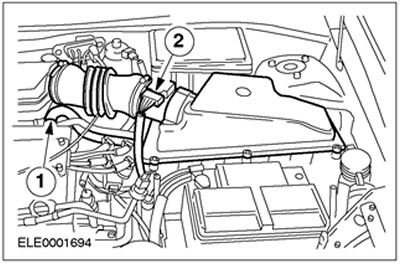

3. Уклоните филтер за ваздух.

• 1. Одвојите црево за вентилацију кућишта радилице.
• 2. Одспојите конектор МАФ сензора.

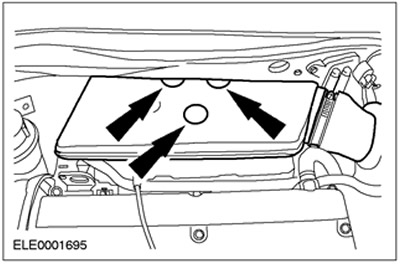

4. Уклоните филтер за ваздух.

• Одврните завртње и уклоните акумулирајућу комору заједно са завршним цревом и ваздушним филтером.

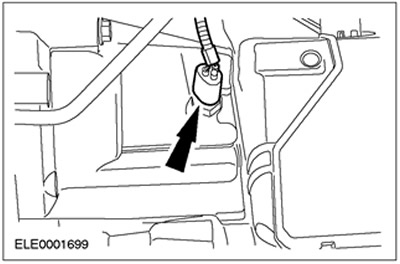

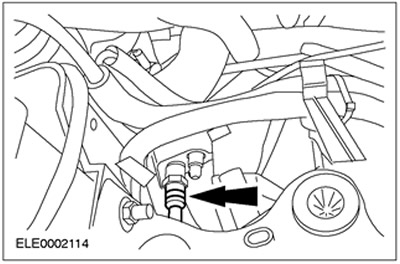

5. Одспојите електрични конектор сензора брзине возила (VSS).

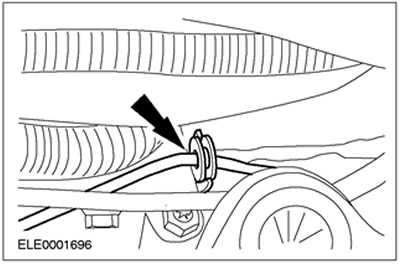

6. Скините хидраулични вод квачила са ушице.




7.

ОПРЕЗ: Цурење кочионе течности. Придржавајте се мера предострожности за руковање кочионом течношћу.

Одвојите потисни вод од помоћног цилиндра квачила.

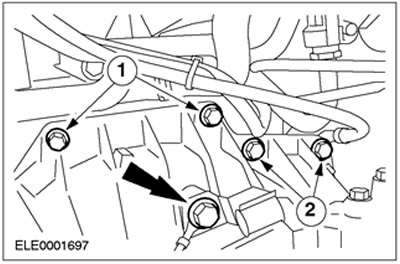

8. Одврните горње завртње.

• 1. Прирубнички вијци
• 2. Завртњи стартера
• Искључите жицу за уземљење.

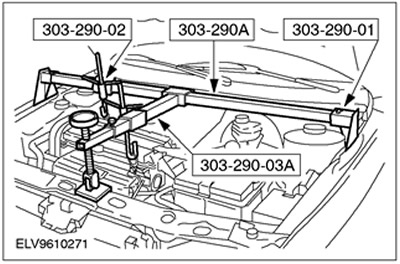

9. Повежите специјалне алате.

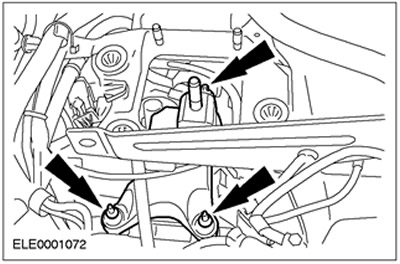

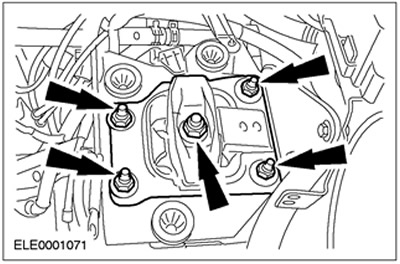

10. Уклоните задњи носач мотора.



11. Уклоните крак задњег ослонца мотора.



12. Спустите мотор/мјењач што је више могуће. Користите посебан алат.

13. Подигните ауто. Погледајте одељак 100-02 за више информација.

14. Одвојите утичницу прекидача лантерна подлоге.

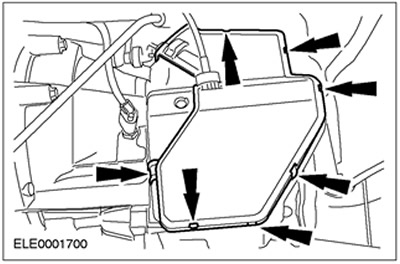

15. Отворите мењач и изаберите поклопац кабла.

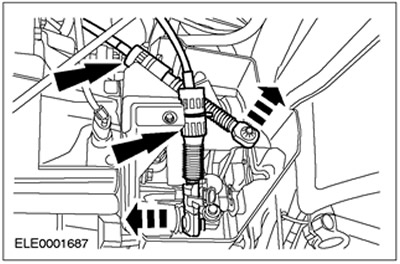

16. Одвојите каблове за мењање и избор степена преноса.

• Уклоните мјењач и одаберите каблове из држача. Да бисте то урадили, окрените прстен у смеру казаљке на сату.

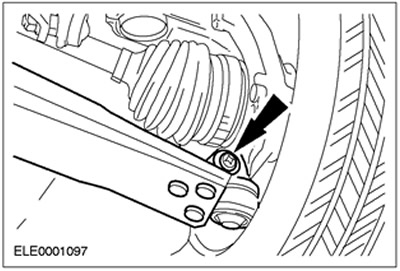

17. Одвојите кугличне зглобове доњих полуга вешања са обе стране (приказана десна страна).



18. Одвојите крак причвршћивања средњег лежаја десне полуосе.

• Одбаците монтажни држач и матице средњег лежаја јер више нису потребни.

19.

ОПРЕЗ: Потпорна осовина. Унутрашња шарка не би требало да буде нагнута више од 18 степени. Спољна шарка не би требало да буде нагнута више од 45 степени.

ОПРЕЗ: Немојте оштетити уљну заптивку.

НАПОМЕНА: Зачепите отворе мењача како бисте спречили цурење уља и улазак прљавштине.

Одвојите десну осовину од мењача и причврстите је са стране. Сакупите уље у одговарајућу посуду.



20.

ОПРЕЗ: Потпорна осовина. Унутрашња шарка не би требало да буде нагнута више од 18 степени. Спољна шарка не би требало да буде нагнута више од 45 степени.

ОПРЕЗ: Немојте оштетити уљну заптивку.

НАПОМЕНА: Зачепите отворе мењача како бисте спречили цурење уља и улазак прљавштине.

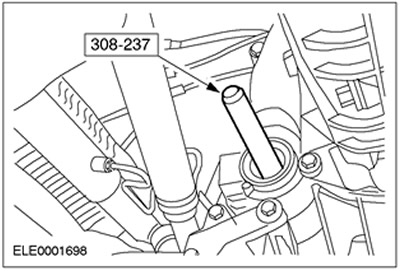

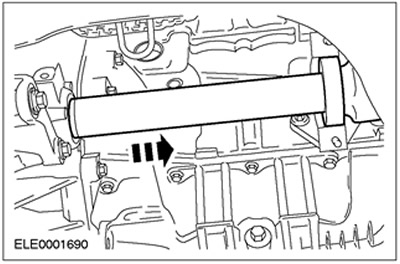

Одвојите леву осовину од мењача и причврстите је са стране.

• Сакупите уље у одговарајућу посуду.
• Одбаците ускочни прстен јер више није потребан.

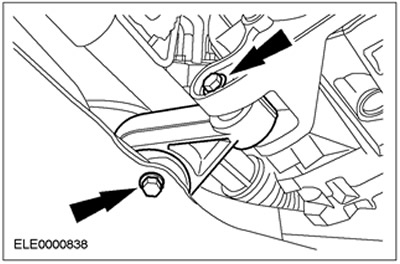

21. Уклоните граничник котрљања мотора.

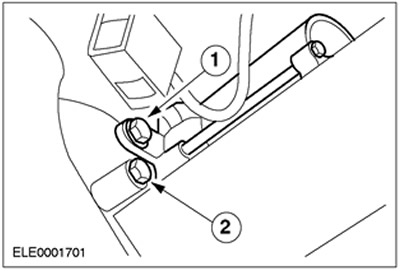

22. Изврните вијак прирубнице и померите стартер у страну.

• 1. Стартер вијак
• 2. Прирубнички вијак

23. Одврните доње завртње прирубнице.



24.

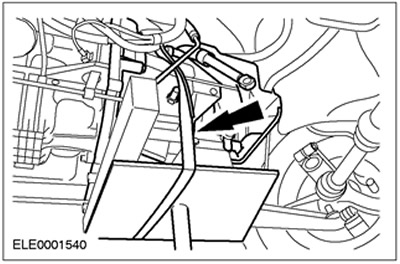

НАПОМЕНА: Подржите пренос помоћу утичнице за пренос.

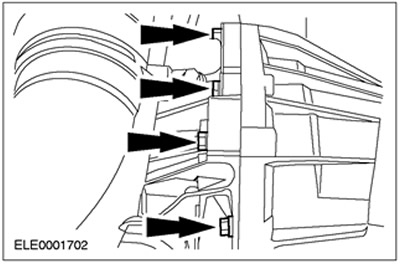

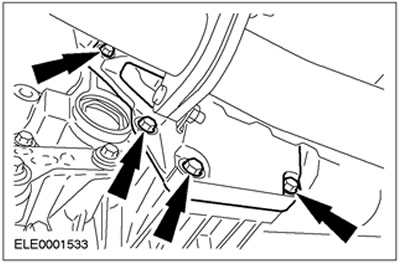

Уклоните четири завртња прирубнице.



25. Причврстите мењач, користећи за ту сврху причврсну крагну и спустите је, користећи дизалицу за мењач.
