Консолидација леве полуосе — уклањање и уградња

Специјални алат

	Инсталатер уљне заптивке осовине 308-039 (16-018)
	Извлакач предње осовине 308-256 (16-089)
	Алат за замену уљне заптивке осовине 308-208 (16-074)

Име	Спецификација
течност за пренос	WSD-M2C200-C

Повлачење

1.

НАПОМЕНА: Користите имбус кључ да зауставите окретање клипњаче.

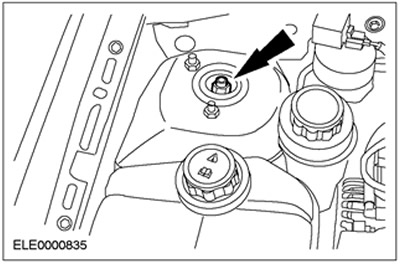

Отпустите матицу амортизера за пет окрета (приказана десна страна).



2. Подигните ауто. Погледајте одељак 100-02 за више информација.

3. Одвојите куглични зглоб доње руке вешања (приказана десна страна).



4.

ОПРЕЗ: Потпорна осовина. Унутрашња шарка не би требало да буде нагнута више од 18 степени. Спољашња шарка - под углом већим од 45 степени.

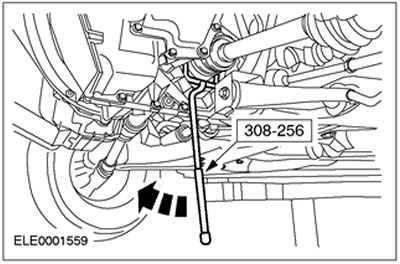

Помоћу специјалног алата одвојите осовину од мењача и причврстите је са стране.

• Сакупите уље у одговарајућу посуду.
• Одбаците ускочни прстен јер више није потребан.

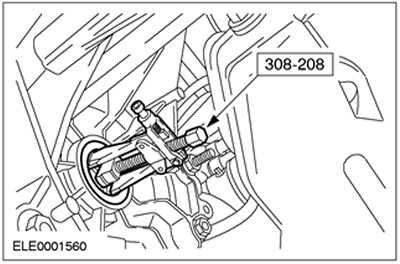

5. Уклоните уљну заптивку на левој половини осовине предње погонске осовине.

Инсталација

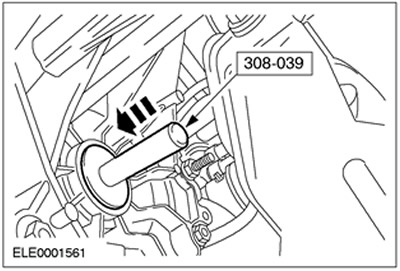

1. Поставите уљну заптивку на леву страну предње погонске осовине.



2.

ОПРЕЗ: Потпорна осовина. Унутрашња шарка не би требало да буде нагнута више од 18 степени. Спољашња шарка - под углом већим од 45 степени.

ОПРЕЗ: Да бисте заштитили уљну заптивку, користите навлаку за типле када постављате осовину предње осовине (долази са сваком новом уљном заптивком).

ОПРЕЗ: Уверите се да је упорни прстен правилно постављен.

НАПОМЕНА: Инсталирајте нови прстен.

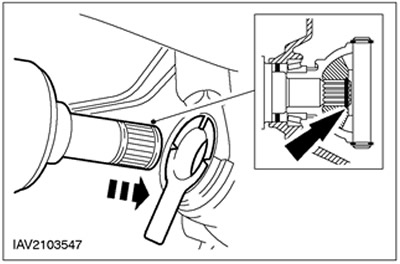

Поставите полуосовину на мењач.

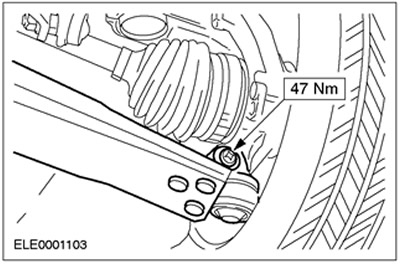

3. Спојите куглични зглоб доње руке вешања (приказана десна страна).



4. Напуните течношћу за пренос; течност за пренос треба напунити до нивоа 5-10 мм испод доње ивице контролне рупе.



5. Спустите аутомобил.

6.

НАПОМЕНА: Користите имбус кључ да зауставите окретање клипњаче.

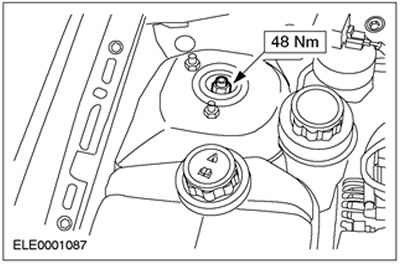

Затегните матицу амортизера (приказана десна страна).

• Закључавање против окретања имбус кључем.
• Затегните ручно помоћу кључног кључа.
• Затегните на наведени обртни момент помоћу момент кључа.
