Если нужно заменить головку блока цилиндров, выверните все шпильки с помощью двух гаек, законтренных друг на друга. Гаечный ключ с открытым зевом установите на нижней гайке и выверните шпильки. Новая головка блока цилиндров поставляется в сборе с клапанами.
Для разборки головки блока цилиндров необходимо выполнить следующее:
- отверните впускной коллектор (восемь винтов, две гайки), отверните датчик положения распределительных валов и проушину двигателя;

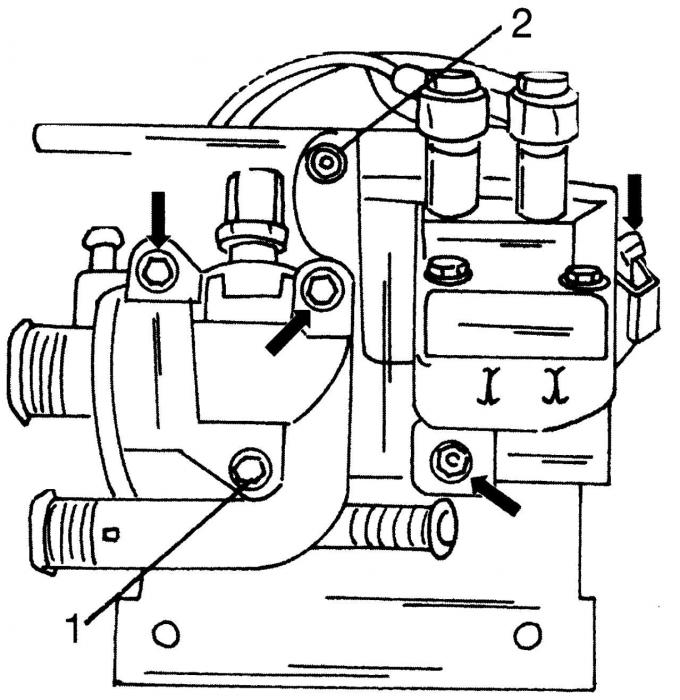

Рис. 72. Крепление корпуса (1) термостата и катушки зажигания с держателем (2)
- отверните корпус термостата 1 ( рис. 72 ), удалите уплотнительное кольцо и отверните катушку зажигания 2 вместе с креплением.
При снятии клапанов поступайте следующим образом:
- чтобы не повредить клапаны, голову блока цилиндров нужно класть впереди и сзади на два деревянных чурбака. В противном случае можно приспособить специальную скобу и привинчивать на шпильках впускного коллектора. После этого скобу зажмите в тиски;

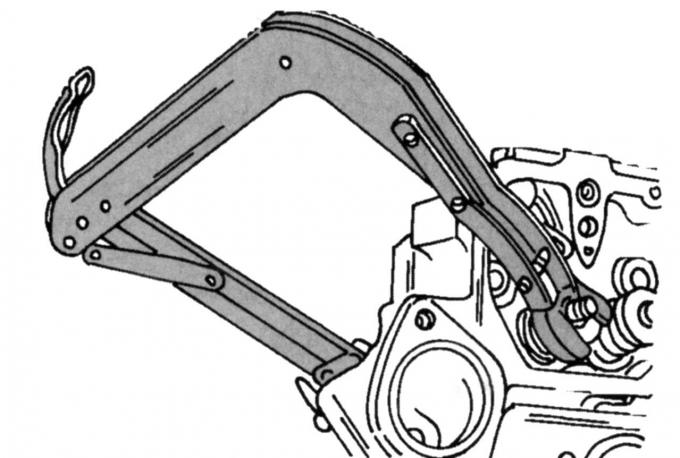

Рис. 73. Съемник для снятия и установки клапанов
- сожмите пружины клапанов по очереди съемником клапанов ( рис. 73 ). Подойдет также и универсальный съемник клапанов;
- после того как пружина будет достаточно сжата, оба сухари клапана выйдут из верхней части наружу — их можно вынуть. Медленно отверните инструмент и выньте тарелку пружины и пружину клапана. При помощи острогубцев или отвертки можно вынуть нижнюю тарелку пружины с находящимся там уплотнительным кольцом стержня клапана. Клапан нужно надежно законтрить с другой стороны, подложив деревянную колодку. Если в вашем распоряжении нет съемника клапанов, наденьте отрезок трубы подходящего диаметра на тарелку пружины клапана и постучите молотком по трубе. При этом сухари клапана выскочат наружу и останутся во внутренней полости трубы. После снятия поместите клапаны вместе (в отверстиях в листе картона с номером перед каждым клапаном).
