Замена распределительных валов двигателя duratorq-tdci объемом 2,2 л
Силовой агрегат. Двигатель. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Силовой агрегат > Двигатель > Замена распределительных валов двигателя duratorq-tdci объемом 2,2 л
            0

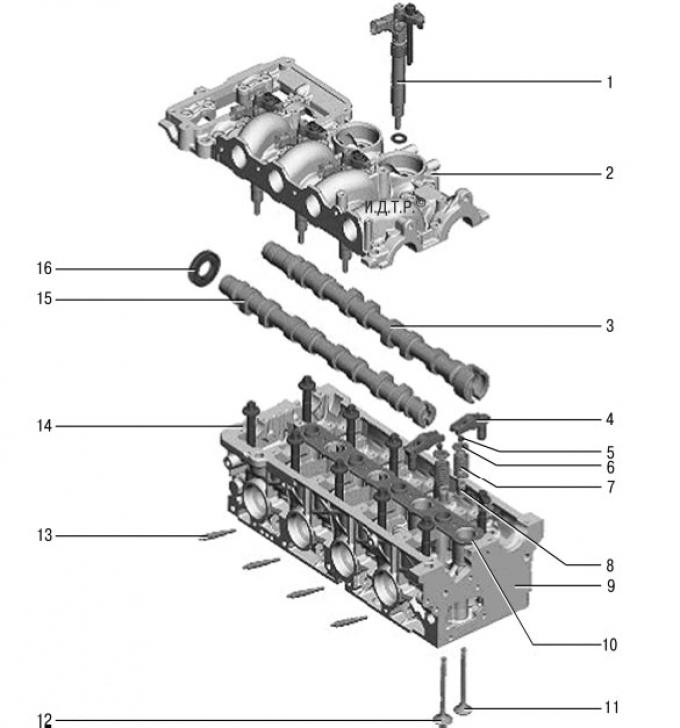

Рис. 5.49. Головка блока цилиндров двигателя Duratorq-TDCi объемом 2,2 л: 1 – топливная форсунка; 2 – верхняя часть головки блока цилиндров; 3 – распределительный вал выпускных клапанов; 4 – роликовый толкатель; 5 – сухарь пружины клапана; 6 – верхняя тарелка пружины клапана; 7 – пружины клапанов; 8 – нижняя тарелка пружины клапана; 9 – нижняя часть головки блока цилиндров; 10 – прокладка; 11 – выпускные клапаны; 12 – впускные клапаны; 13 – свеча накаливания; 14 – болты крепления головки блока цилиндров (10 шт.); 15 – распределительный вал впускных клапанов; 16 – сальник выпускного распределительного вала

Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров и ремня привода газораспределительного механизма.

Распределительные валы заменяют в следующих случаях: – упало давление в системе смазки двигателя; – стук клапанов при нормальных зазорах в механизме привода клапанов. Вызывается повышенным износом кулачков распределительного вала из-за применения низкокачественного моторного масла или повреждения масляного фильтра.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.


2. Снимите впускную трубу.

3. Снимите крышку головки блока цилиндров (см. Замена уплотнений крышки головки блока цилиндров двигателя duratorq-tdci объемом 2,2 л).

4. Ослабьте натяжение цепи и снимите цепь.

5. Снимите распределительные валы.

6. Снимите сальники 16 (см. рис. 5.49) распределительных валов и при необходимости замените прокладку 10.

ПРИМЕЧАНИЕ: Сальники распределительных валов при каждом снятии заменяйте новыми.

7. Осмотрите распределительные валы. Если на рабочих поверхностях кулачков обнаружены следы заедания, перегрева, глубокие риски или износ в виде огранки, замените валы.

8. Установите снятые детали в порядке, обратном снятию.
