Обојена, дуга светла, паркинг светло и сијалице показивача правца налазе се заједно у кућишту фарова. Да бисте заменили сијалицу, потребно је да уклоните фар: нема разлога да користите спољне руке - отворите хаубу мотора, отпустите обе копче са стране на врху маске хладњака и извучете решетку. Ако сада извучете обе монтажне игле (означене стрелицама) на врху кућишта фарова, а затим и одспојите утикач лампе, онда имате комплетно предње светло спремно за промену лампи. Пажња: да не бисте "замрачили" свој однос са халогеном лампом, никада је не узимајте за стаклену сијалицу, већ само за грло. Користите само резервне лампе са УВ филтером.
Потпуно извуците обе монтажне игле. |
(у зависности од извора светлости)
Предњи показивачи правца
|
НАЛОГ ЗА ИЗВРШЕЊЕ |

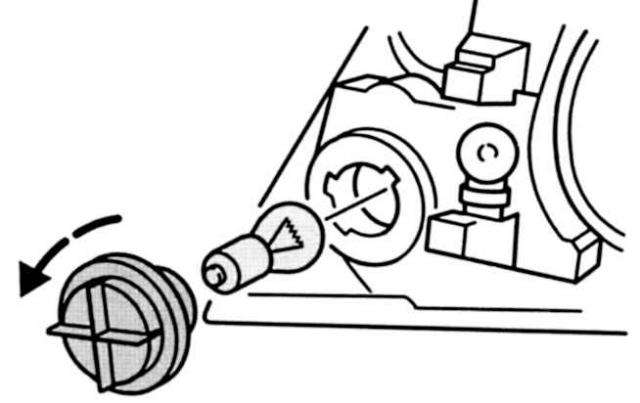

- Окрените грло лампе улево и потпуно га одврните заједно са лампом из кућишта.
- Лагано стисните стару сијалицу у грлу и одврните је окретањем улево.
- Инсталирајте нову лампу обрнутим редоследом и уверите се да су оба водича правилно постављена током инсталације.
Одвртање левом ротацијом: прво утичница, затим лампа. |
|
|
Бочни показивачи правца
|
НАЛОГ ЗА ИЗВРШЕЊЕ |

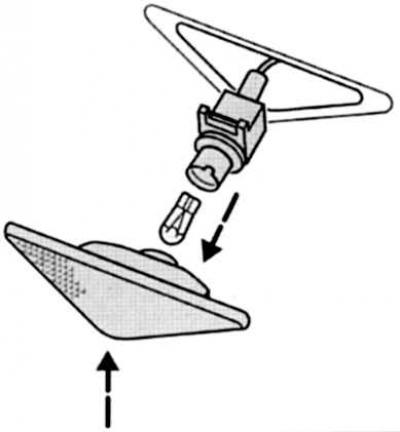

- Пажљиво извуците стакло показивача правца из блатобрана док се опруга испод врха не може притиснути шрафцигером и стакло се може потпуно извући из блатобрана.
Обратите пажњу на задњу опругу када постављате бочни показивач правца. |
- Чврсто држите грло лампе, окрените стакло улево и уклоните.
- Извадите лампу из утичнице и замените је новом.
- Извршите инсталацију обрнутим редоследом.
|
|
Кратка светла
|
НАЛОГ ЗА ИЗВРШЕЊЕ |

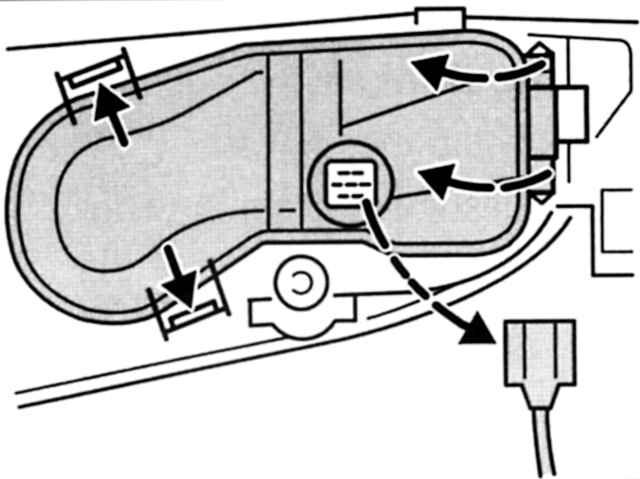

- Отворите кућиште фарова. Да бисте то урадили, прво одвојите утикач лампе, отпустите затвараче за стезање и оставите поклопце на страну.
Обратите пажњу на редослед: одвојите утикач лампе и затим отпустите стезне затвараче. |
- Искључите утикач лампе (означено стрелицом), преклопите жичане носаче на стране (означено стрелицама) и извуците лампу из рефлектора за основу.
- Убаците нову сијалицу, повежите је и затим затворите фар. Уверите се да су жичани затварачи на месту.
Халогена лампа: увек рукујте само са утичницом. |
|
|
Дуга светла
|
НАЛОГ ЗА ИЗВРШЕЊЕ |
- Одвојите утикач лампе из лампе за дуга светла, преклопите жичане носаче на стране и извуците лампу из рефлектора за постоље
- Убаците нову сијалицу, повежите је и затим затворите фар.
|
|
Паркинг светло
|
НАЛОГ ЗА ИЗВРШЕЊЕ |

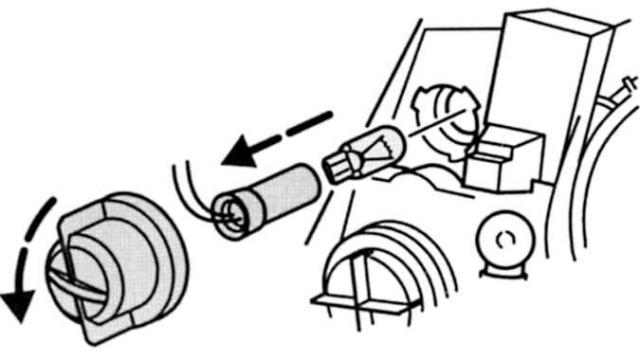

- Окрените поклопац улево и извуците га из тела.
- Затим користите шрафцигер да подигнете утичницу из кућишта и извадите лампу из утичнице.
- Убаците нову лампу. Проверите да ли су обе вођице правилно постављене и затворите кућиште.
Мора се правилно уклопити: водећи гребени. |
|
|
|
ПРАКТИЧНИ САВЕТИ |
Провера положаја фарова - након сваке промене лампе
Пошто је приликом замене сијалице потребно подесити рефлектор, пре замене сијалице уградите Mondeo ако је могуће испред тамног зида и на зиду кредом означити светлосне снопове радних лампи. Након замене лампе, упоредите светлосни отвор нове лампе са старим. Ако ваш Mondeo ако је јасно "шкиљи у страну", боље је извршити неопходно подешавање светла у посебној радионици помоћу оптичког уређаја за уградњу фарова. |
|
Светла за маглу
|
НАЛОГ ЗА ИЗВРШЕЊЕ |

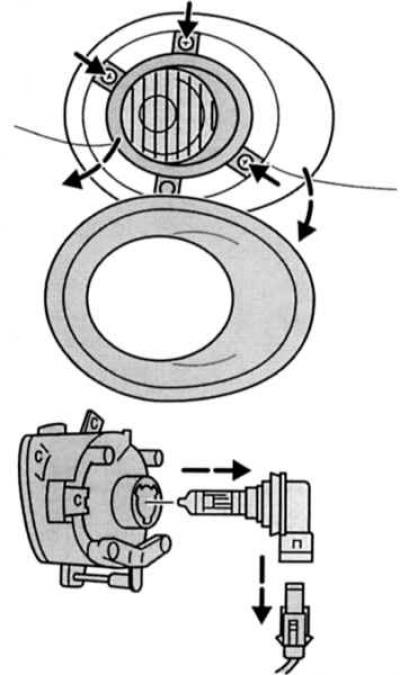

- Пажљиво подигните рефлектор фарова из предњег дефлектора и...
- ...затим уклоните завртње за монтажу лампе користећи Пхиллипс шрафцигер.
- Сада извуците кућиште из монтажног отвора и извуците утикач лампе.
- Извадите лампу из утичнице и уметните нову лампу.
Уградња у моделе са серијским браником. |
|
|
Задња светла у моделима лимузина и караван (кочница, бочни и показивачи правца)
|
НАЛОГ ЗА ИЗВРШЕЊЕ |
- Отворите поклопац пртљажника и отпустите обртну копчу одговарајућег кућишта лампе.
- Уклоните облогу и...

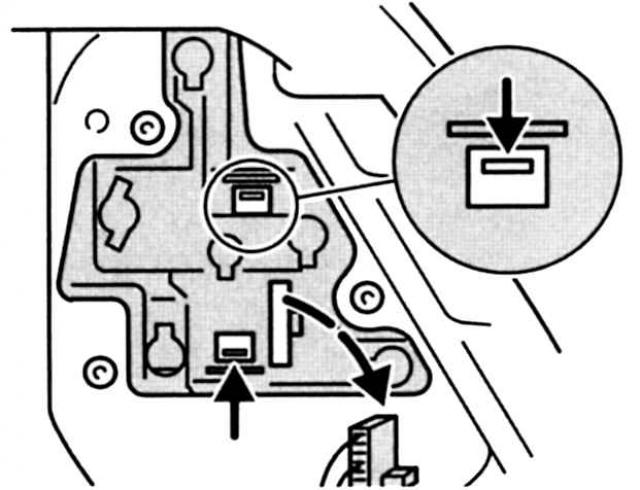

- ...одвојите држач лампе од кућишта. Да бисте то урадили, потребно је да притиснете оба црвена језичка за уметање (означена стрелицом).
Стисните оба црвена језичка за уметање. |
- Сада извуците утикач лампе и уклоните неисправну лампу из утичнице.
- Након замене, извршите инсталацију обрнутим редоследом. Не заборавите да проверите операцију.

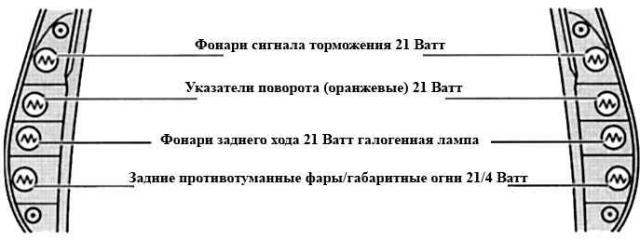

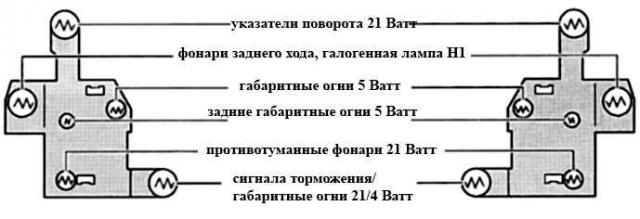

Обједињено: задња светла у моделима са косим и закошеним задњим делом тела. |
|
|
Задње осветљење каравана
|
НАЛОГ ЗА ИЗВРШЕЊЕ |
- Отворите задња врата и ослободите горњи део кућишта лампе из унутрашњости кабине (доњи је причвршћен лепљивом траком).
- Сада уклоните облогу и...
- ...одврните обе крилне матице кућишта лампе. Пазите да ораси не падну у рупе.
- Извуците кућиште, лагано стисните лампу у грлу и уклоните је окретањем лево.
- Након замене, извршите инсталацију обрнутим редоследом. Не заборавите да проверите операцију.
Постављени једно на друго: унутрашња задња светла Mondeo Turnier |
|
|
Додатна кочиона светла
|
НАЛОГ ЗА ИЗВРШЕЊЕ |

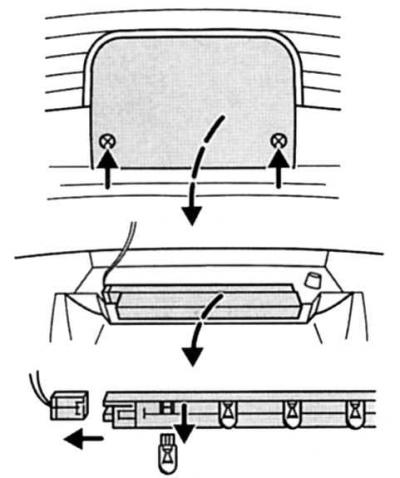

- На моделима лимузина, једноставно извуците поклопац држача лампе. На моделима купе и караван, прво отворите задња врата.
- Затим одврните два Пхиллипс завртња и уклоните поклопац.
- Након тога, извуците утикач и извуците држач лампе. Да бисте то урадили, притисните обе избочине.
- Замените неисправну лампу и извршите инсталацију обрнутим редоследом. Не заборавите да проверите функционалност.
Додатна кочиона светла: сет од пет сијалица. |
|
|
Светло за регистарску таблицу
|
НАЛОГ ЗА ИЗВРШЕЊЕ |

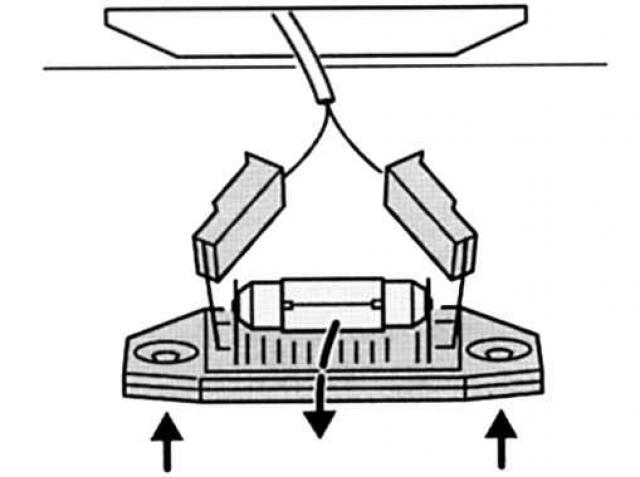

- Одврните оба Пхиллипс завртња и извуците кућиште лампе из бафера.
- Убаците нову софит лампу и извршите инсталацију обрнутим редоследом.
Светло за регистарску таблицу: Причврстите са два Пхиллипс завртња. |
|
|
|
ПРАКТИЧНИ САВЕТИ |
Још једна замена сијалица са жарном нити
Свака конвенционална лампа са жарном нити је подложна хабању: честице у нити испаравају и њен излаз светлости се смањује. Стога, у сектору спољне расвете (осим халогених сијалица), генерално мењајте сијалице са жарном нити најмање сваке две године. Стареће лампе се обично визуелно идентификују по мало поцрнелој стакленој сијалици. |
|
