Монтажа квачила

Извршите инсталацију обрнутим редоследом, узимајући у обзир следеће:

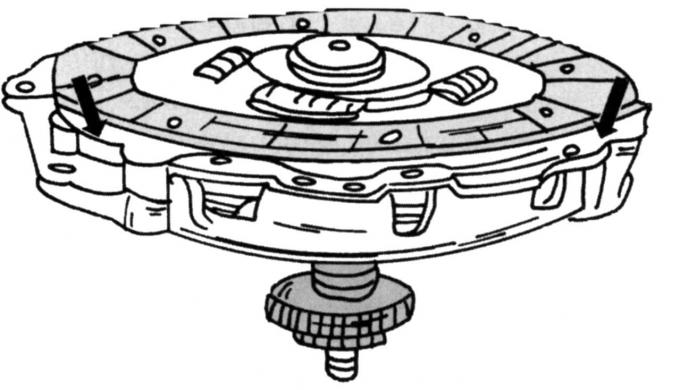

Цртање. 148. Центрирање погонског диска на унутрашњој страни квачила

- за центрирање гоњеног диска користити трн (број 16—067), који је приказан на сл. 148;

- Нанесите мало масти на уторе улазног вратила;

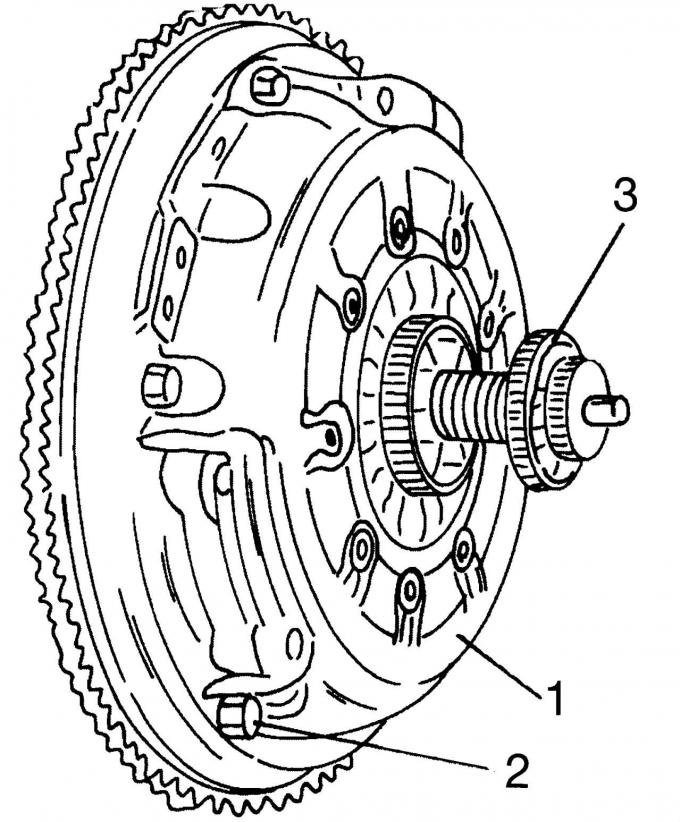

Цртање. 149. Постављање квачила на замајац: 1 - кућиште квачила; 2 - вијци потисне плоче, 30 Нм; 3 - трн за центрирање

- када монтирате старо квачило, поставите поклопац квачила у складу са ознакама на замајцу (Сл. 149). Ударајте чекићем по обима док се добро не налегне;

- затегните завртње квачила у неколико корака. Момент затезања 30 Нм. Истовремено, проверите поравнање. Приликом затезања шрафова спречите да се замајац окреће;

- инсталирајте диск;

- подесите педалу квачила.
