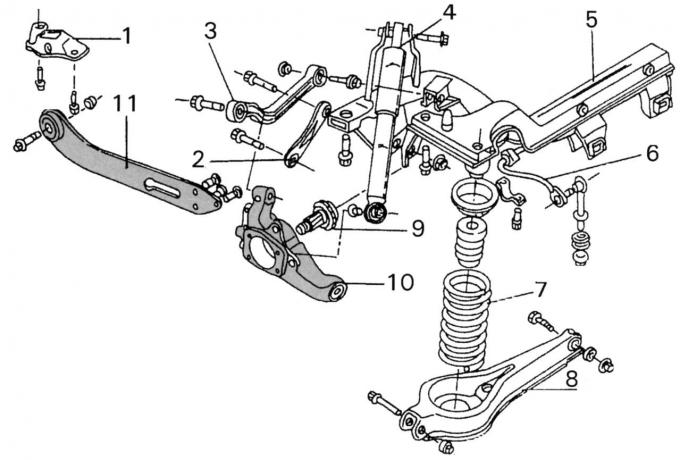

Цртање. 215. Задње вешање (аутомобили са комбинованом каросеријом произведени пре децембра 1997): 1 - блок потисног лежаја; 2 - задња бочна полуга; 3 - горња полуга вешања; 4 - амортизер; 5 - попречни носач; 6 - анти-ролл бар; 7 - намотана опруга; 8 - задња попречна кост; 9 - елемент кундака; 10 — ослонац главчине точка; 11 — млазни потисак
На сл. 215 приказани су делови задњег огибљења аутомобила са комбинованом каросеријом, са изузетком главчине и делова повезаних са њом, који су уграђени до децембра 1997. Од тог времена, главчина точка 10 (види слику 215) и реакциони штап 11 је почео да се производи као једна целина (слика 216).

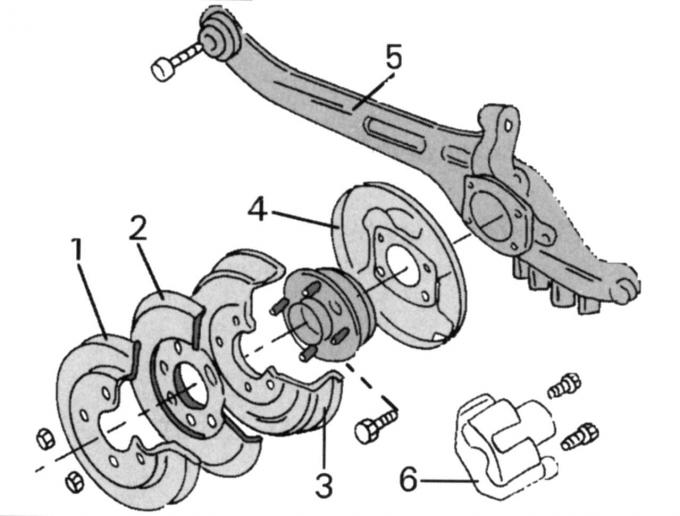

Цртање. 216. Млазни потисак (аутомобили са комбинованом каросеријом произведени од децембра 1997): 1 - кочиони диск; 2 - рефлектор; 3 - кочни добош; 4 — плоча кочионе чељусти; 5 - млазни потисак са зглобом управљача; 6 — кочиона чељуст
