Контролне јединице за грејање/климу (Мондео 1 и 2)

Контролна јединица грејача

1. Одспојите негативни кабл акумулатора (поглавље 5 став 1).

2. Уклоните пепељару (погледајте Поглавље 11) и извуците оквир упаљача за цигарете. Уклоните све завртње који причвршћују централну конзолу и гурните је назад.

3. Затим уклоните радио/касетофон (поглавље 12).

Модели произведени до и укључујући 1996

4. Извуците кутију за складиштење касета која се налази испод радија/касетофона.

5. Извуците оквир за грејач/радио контролну јединицу. Да бисте то урадили, ослободите га од три копче које причвршћују горњу ивицу ивице, а затим га повуците напред.

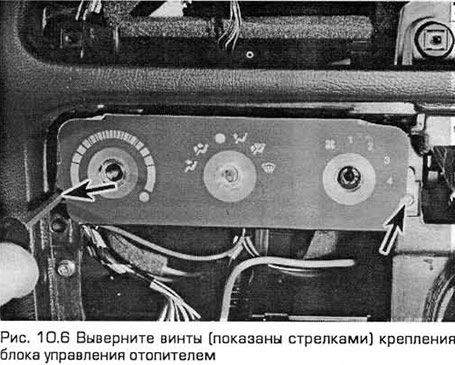

6. Уклоните ручке управљачке јединице грејача. Уклоните завртањ који причвршћује контролну јединицу грејача на свакој од њених ивица (погледајте слику 10.6). Извуците контролну јединицу са предње плоче.

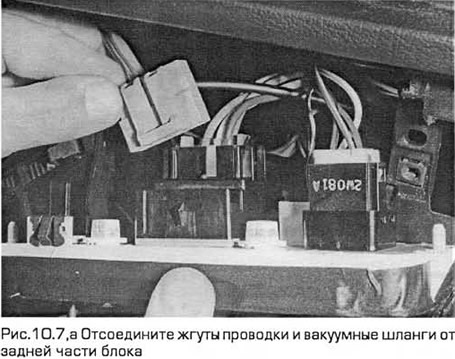

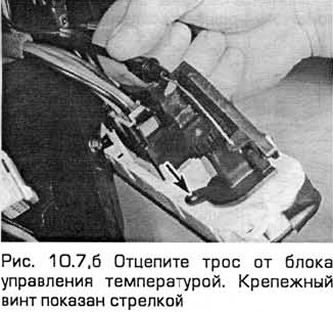

7. Одвојите каблове и вакумска црева, пазећи на њихов положај, са задњег дела блока. На моделима без система за климатизацију, откачите контролни кабл са јединице за контролу температуре (погледајте слику 10.7, а, б).







8. Извуците јединицу, пазећи да је све што вам је потребно искључено из ње.

Модели произведени од 1997

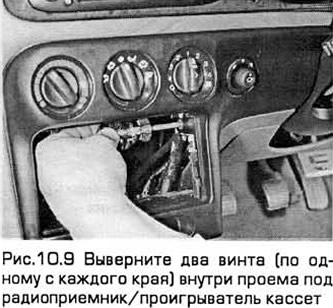

9. Уклоните два завртња (по један на свакој ивици) унутар отвора за радио/касетофон (погледајте слику 10.9).



10. Извуците оквир за грејач/радио контролну јединицу. Да бисте то урадили, ослободите га од три копче које причвршћују горњу ивицу ивице, а затим га повуците напред.

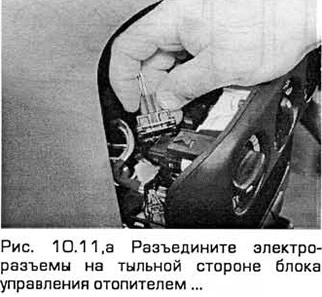

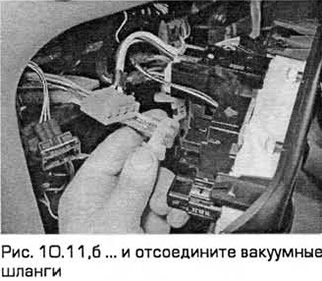

11. Одвојите каблове и вакумска црева, пазећи на њихов положај, са задњег дела блока. На моделима без система за климатизацију, откачите контролни кабл са јединице за контролу температуре (погледајте слику 10.11, а, б).



12. Извуците јединицу, пазећи да је све што вам је потребно искључено из ње.

Контролни модул вентилатора/А/Ц и модул за контролу температуре

Уклањање

13. Уклоните контролну јединицу грејача (погледајте горе).

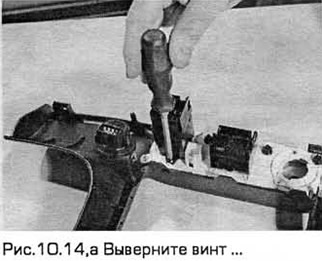

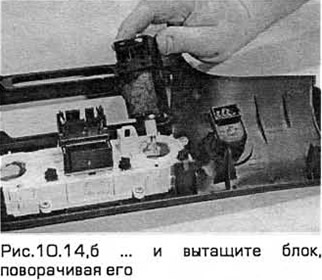

14. Уклоните ручку ако је већ нисте уклонили. Одврните завртањ и извуците блок окретањем (погледајте сл. 10.14, а, б).



15. Инсталација је обрнутим редоследом од уклањања. На крају проверите рад контролне јединице.

Контролна јединица за дистрибуцију ваздуха

16. Уклоните контролну јединицу грејача (погледајте горе).

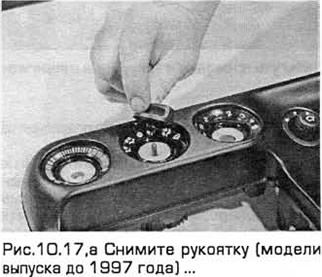

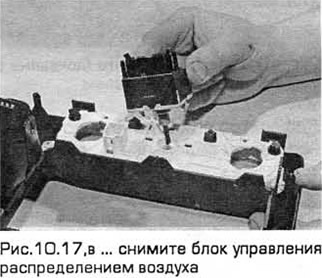

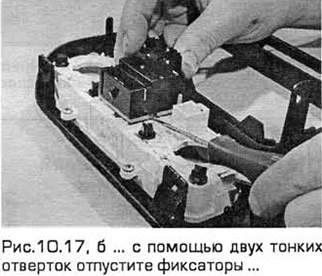

17. Уклоните ручку ако је већ нисте уклонили. Помоћу два танка шрафцигера отпустите резе са сваке стране контролне јединице за дистрибуцију ваздуха, а затим је извуците (погледајте слике 10, 17, а-ц).





18. Инсталација је обрнутим редоследом од уклањања. На крају проверите рад контролне јединице.

(Оригинални извор публикације је на веб страници FordBook)
