Снятие и установка рычага стояночного тормоза (Мондео 1)

Снятие

Поднимите автомобиль и отпустите стояночный тормоз.

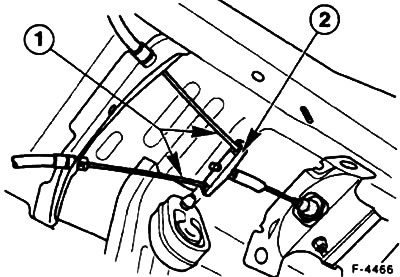

Отсоедините задние тросы «1» стояночного тормоза от уравновешивающего рычага «2».

Снимите среднюю консоль, см. п. 17.36.

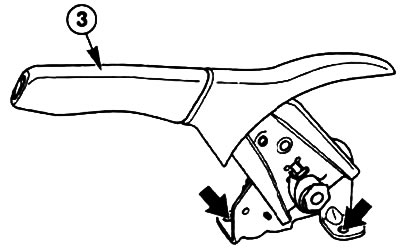

Выверните крепление «стрелки» рычага стояночного тормоза «3», приподнимите и отложите рычаг в сторону.

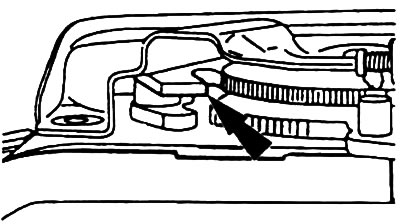

Извлеките насадку переднего троса стояночного тормоза из отверстия пола кузову.

Выньте через отверстие пола уравновешивающий рычаг.

Установка

Натяните рычаг стояночного тормоза вверх, и выведите из рабочего положения механизм автоматической регулировки, см. рисунок.

Указание! Новый тормозной рычаг поставляется с предварительно отрегулированным механизмом саморегулировки.

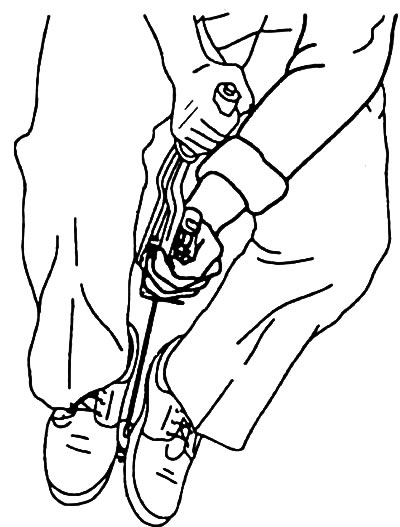

Зажмите ногами уравновешивающий рычаг.

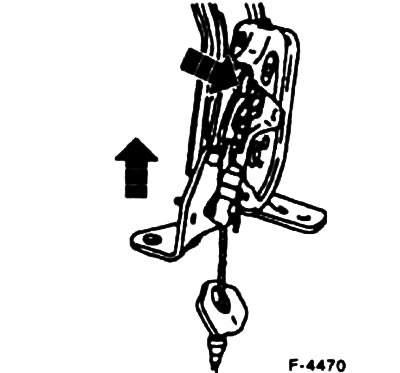

Нажмите зуб вниз и одновременно тяните вверх рычаг стояночного тормоза до тех пор, пока трос не вытянется примерно на 40 мм.

Внимание! Не прикладывайте чрезмерного усилия к рычагу.

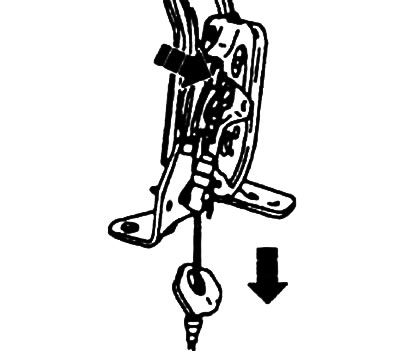

Сильно прижмите зуб и отпустите одновременно рычаг стояночного тормоза.

Внимание! Механизм самоустановки удерживает в фиксированной позиции трос тормоза до тех пор, пока к тросу не будет приложено усилие.

Продвиньте в отверстие пола уравновешивающий рычаг. Установите резиновую насадку.

Закрепите рычаг стояночного тормоза на полу автомобиля.

Присоедините задние тросы к уравновешивающему рычагу и зафиксируйте.

Натяните рычаг стояночного тормоза, активизировав тем самым механизм самоустановки.

Установите среднюю консоль.

Опустите автомобиль.
