Разбирать наружный шарнир (Бирфильд) практически не имеет смысла. Эта работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение – заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира (Трипод) как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.
Вам потребуются: отвёртка с плоским лезвием, бокорезы, бородок, молоток.
1. Снимите привод переднего колеса в сборе (см. Снятие и установка приводов передних колес).
2. Очистите детали и осмотрите привод:
![](https://www.fordbook.ru/img/mondeo/3218.jpg)

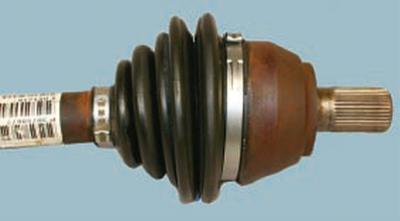

– наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;.
![](https://www.fordbook.ru/img/mondeo/3219.jpg)

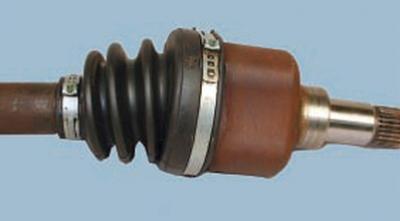

– внутренний шарнир должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;.
– защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы;.
– вал привода колес не должен быть деформирован. Деформированный вал замените.
![](https://www.fordbook.ru/img/mondeo/3220.jpg)

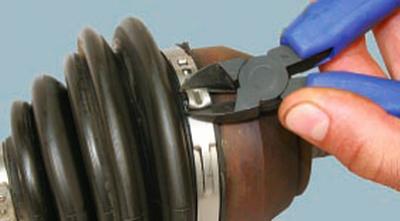

3. Для замены наружного шарнира и его чехла отсоедините отвёрткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.
ПРИМЕЧАНИЕ: Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.
![](https://www.fordbook.ru/img/mondeo/3221.jpg)

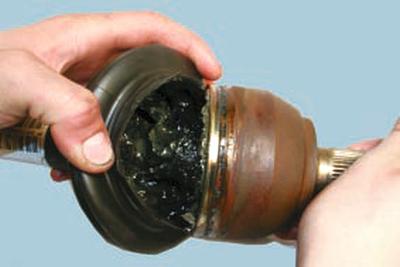

4. Сдвиньте защитный чехол с корпуса шарнира…
![](https://www.fordbook.ru/img/mondeo/3222.jpg)

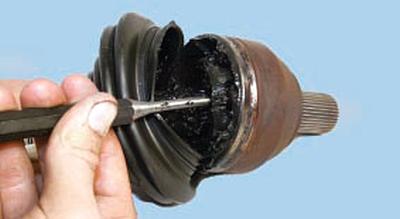

5….и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца.
![](https://www.fordbook.ru/img/mondeo/3223.jpg)

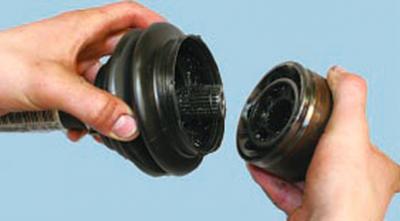

6. Снимите наружный шарнир со шлицев вала.
ПРЕДУПРЕЖДЕНИЕ: Разборка наружного шарнира не допускается.
![](https://www.fordbook.ru/img/mondeo/3224.jpg)

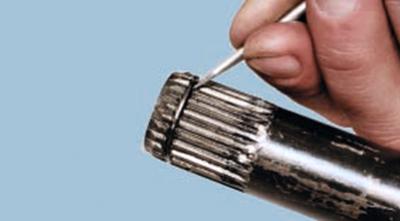

7. Снимите стопорное кольцо, выведя его отвёрткой из проточки вала.
ПРИМЕЧАНИЕ: При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.
![](https://www.fordbook.ru/img/mondeo/3225.jpg)
8. Снимите малый хомут чехла наружного шарнира так же, как снимали большой хомут (см. п. 3).
![](https://www.fordbook.ru/img/mondeo/3226.jpg)

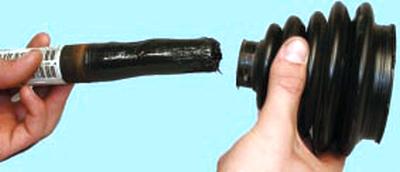

9. Снимите защитный чехол.
ПРИМЕЧАНИЕ: При установке шарнира защитный чехол замените новым. Обычно чехол входит в комплект нового шарнира.
10. Перед установкой нового наружного шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве около 100 г. Причем сначала заполните корпус шарнира, а затем равномерно распределите остальное количество в гофрах чехла.
ПРИМЕЧАНИЕ: При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.
11. Установите чехол наружного шарнира и шарнир в порядке, обратном снятию. При установке шарнира на вал напрессовывайте шарнир ударами молотка по хвостовику шарнира через выколотку из мягкого металла до момента фиксации обоймы шарнира стопорным кольцом.
ПРЕДУПРЕЖДЕНИЕ: Перед закреплением чехла шарнира большим хомутом оттяните отвёрткой край чехла, чтобы выровнять давление воздуха внутри и снаружи чехла.
ПРИМЕЧАНИЕ: На хомуты нанесены маркировка и их диаметр. Диаметр большого хомута 86,5 мм, малого – 36,5 мм.

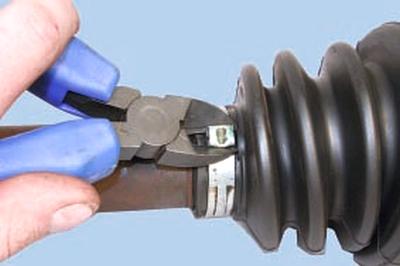

12. Для разборки и замены внутреннего шарнира и его чехла снимите хомуты крепления чехла шарнира к его корпусу…
![](https://www.fordbook.ru/img/mondeo/3227.jpg)
13….и к валу.
14. Если разбираете шарнир для замены чехла и предполагаете установить прежний шарнир, пометьте любым способом (например, керном, надфилем или краской) взаимное расположение корпуса шарнира и вала привода.
![](https://www.fordbook.ru/img/mondeo/3228.jpg)

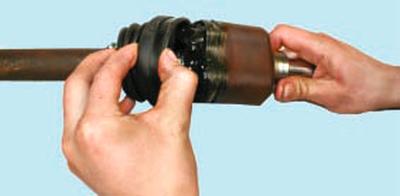

15. Сдвиньте чехол с корпуса шарнира…

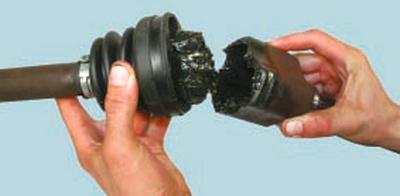

![](https://www.fordbook.ru/img/mondeo/3229.jpg)
16….и отсоедините корпус от привода.
17. Пометьте положение ступицы шарнира относительно вала (см. п. 14).
![](https://www.fordbook.ru/img/mondeo/3230.jpg)

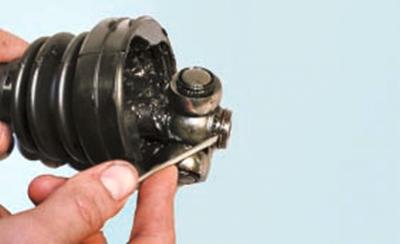

18. Поддев отвёрткой стопорное кольцо ступицы шарнира…
![](https://www.fordbook.ru/img/mondeo/3231.jpg)

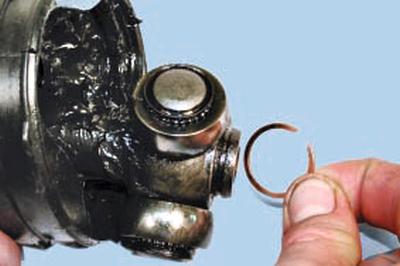

19….извлеките кольцо из проточки вала.

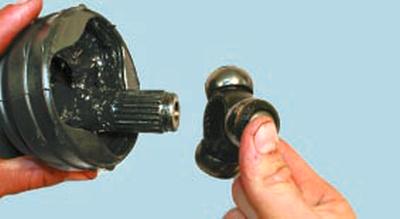

![](https://www.fordbook.ru/img/mondeo/3232.jpg)

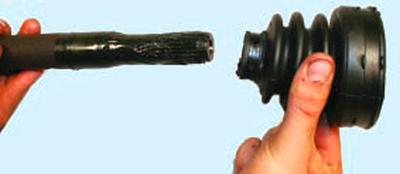

20. Снимите со шлицев вала ступицу с роликами…
![](https://www.fordbook.ru/img/mondeo/3233.jpg)
21….и снимите с вала защитный чехол.
22. Промойте все металлические детали керосином до полного удаления старой смазки.
23. Осмотрите ролики, ступицу и внутреннюю полость корпуса. Задиры, вмятины и коррозия не допускаются. Ролики должны вращаться на своих подшипниках свободно, без заеданий. Если обнаружены неисправности, замените шарнир в сборе.
24. Установите на вал чехол шарнира и закрепите его хомутом.
25. Установите на шлицы вала ступицу шарнира, совместив нанесенные при разборке метки, и зафиксируйте ее стопорным кольцом.
26. Заполните полость внутреннего шарнира смазкой в количестве около 100 г. Причем сначала заполните корпус шарнира, а затем равномерно распределите остальное количество в гофрах чехла.
ПРИМЕЧАНИЕ: При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.
27. Установите корпус шарнира, совместив нанесенные при разборке метки.
28. Наденьте на корпус шарнира чехол и закрепите его хомутом.
ПРЕДУПРЕЖДЕНИЕ: Перед закреплением чехла шарнира большим хомутом оттяните отвёрткой край чехла, чтобы выровнять давление воздуха внутри и снаружи чехла.
ПРИМЕЧАНИЕ: На хомуты нанесены маркировка и их диаметр. Диаметр большого хомута 80,5 мм, малого – 41,7 мм.
