Спинка переднего сиденья (плоское сиденье) - разборка и сборка
Кузов и покрытие. Элементы салона. Форд Фокус 1

Главная > Focus > Фокус 1 > Кузов и покрытие > Элементы салона > Спинка переднего сиденья (плоское сиденье) - разборка и сборка
            0


Разборка


Все автомобили

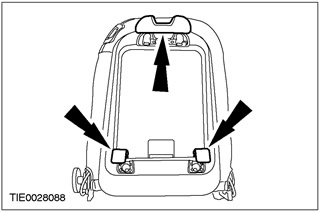

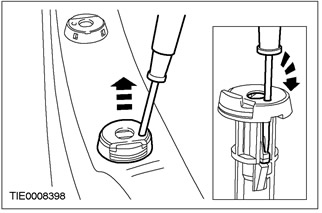

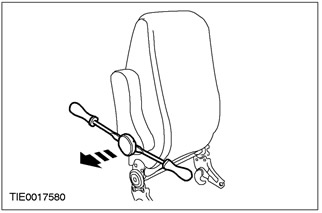

1. Снимите направляющие трубки подголовника.
  • При помощи подходящей отвертки освободите фиксирующую лапку.

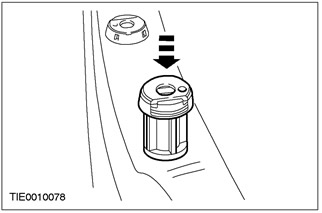

2. Снимите крышки винтов крепления задней панели спинки сиденья.

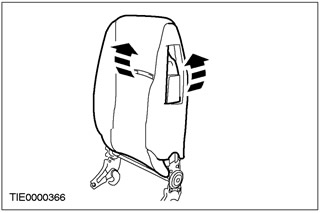

3. Снимите заднюю панель спинки сиденья.

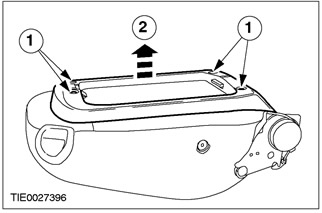

  • 1. Выверните винты крепления.
  • 2. Снимите панель.

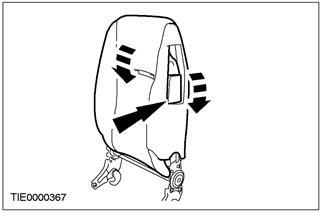

4. Отсоедините чехол спинки сиденья от спинки сиденья.
  • Отсоедините полосы крепления.

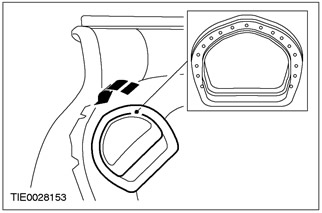

5. ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения регулятора поясничной опоры спинки сиденья требуется прикладывать равномерное давление к противоположным сторонам маховичка.

ПРИМЕЧАНИЕ: В автомобилях, оснащенных подлокотником, предусмотрена консоль для регулятора поясничной опоры спинки сиденья.

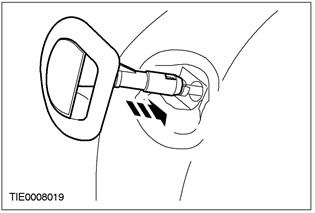

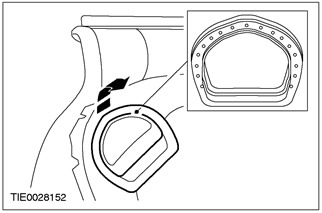

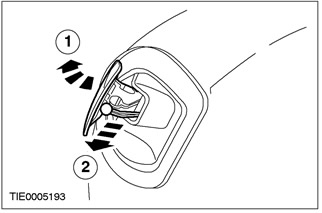

Снимите регулятор поясничной опоры спинки сиденья (при наличии).



6. ПРИМЕЧАНИЕ: Не снимайте стопорное кольцо.

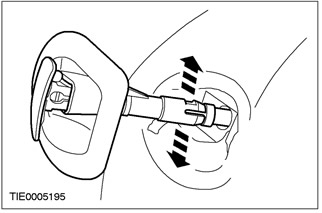

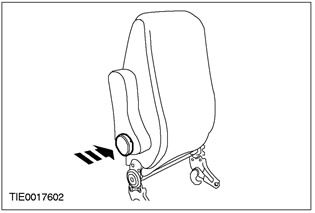

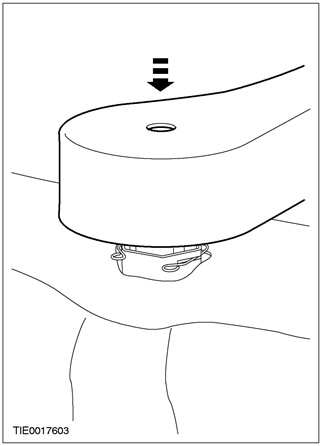

Снимите подлокотник (при наличии).

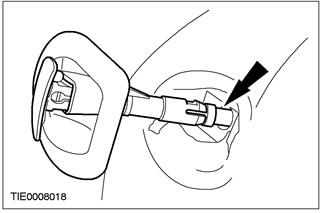

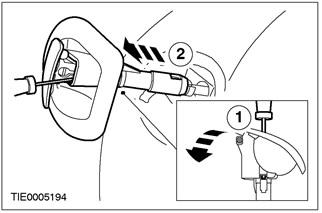

  • 1. Толкните чехол спинки сиденья внутрь, чтобы получить доступ к стопорному кольцу.
  • 2. Освободите стопорное кольцо.
  • 3. Снимите подлокотник.

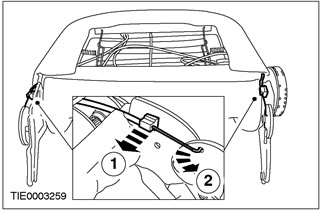

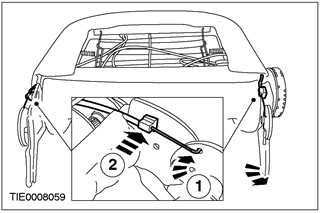

7. Отсоедините тросы рычага блокировки спинки сиденья от спинки сиденья.
  • 1. Отсоедините наружные тросы от рамы спинки сиденья.
  • 2. Отсоедините внутренние тросы от блокировочных защелок.



8. Отсоедините внутренний трос рычага блокировки спинки сиденья от рычага блокировки.


  • 1. Поднимите рычаг блокировки спинки сиденья.
  • 2. Отсоедините трос.



9. Отсоедините корпус рычага блокировки спинки сиденья от спинки сиденья.
  • 1. Используя подходящую отвертку, нажмите на фиксирующий язычок.
  • 2. Отсоедините корпус.



10. Снимите корпус рычага блокировки спинки сиденья.
  • Отсоедините наружный трос рычага блокировки от корпуса.



11. Снимите панель отделки рычага блокировки спинки сиденья.

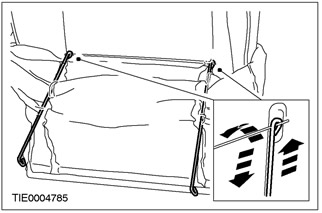

12. Скатайте чехол спинки сиденья вверх, чтобы получить доступ к нижним концам натяжных штанг.

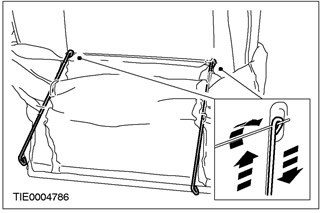

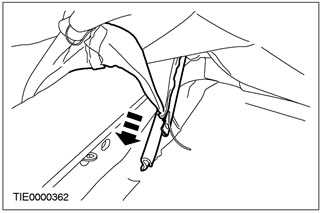

13. Отсоедините нижние концы натяжных штанг от спинки сиденья.



14. Скатайте чехол спинки сиденья вверх, чтобы получить доступ к верхним концам натяжных штанг.

15. Отсоедините верхние концы натяжных штанг от спинки сиденья.



16. Скатайте чехол спинки сиденья вверх, чтобы получить доступ к верхнему концу пружинного каркаса.

17. Отсоедините чехол спинки сиденья от пружинного каркаса.

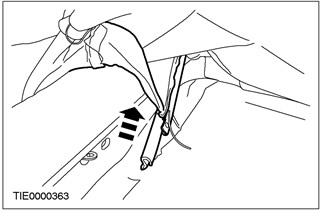

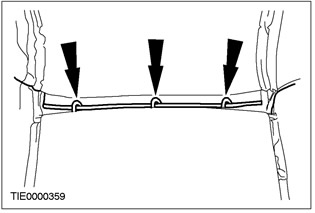

  • Перережьте изогнутые кольца.



Автомобили с боковыми подушками безопасности

18. ПРЕДУПРЕЖДЕНИЕ: Не используйте повторно пластмассовую крепежную заклепку. Всегда используйте новую заклепку из сервисного комплекта. Несоблюдение этого предупреждения может затруднить раскрывание подушки безопасности и причинить травму.


Снимите фиксатор втулки механизма раскрывания модуля боковой подушки безопасности.

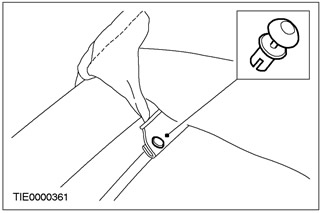

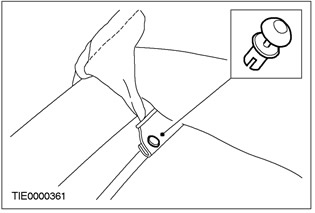

  • Снимите и отбракуйте пластмассовую крепежную заклепку.



19. ПРЕДУПРЕЖДЕНИЕ: Не пытайтесь разъединить пластмассовые полосы крепления любым иным путем кроме описанного. Несоблюдение этого предупреждения может затруднить раскрывание подушки безопасности и причинить травму

Разъедините пластмассовые крепежные полосы, удерживающие втулку механизма раскрывания боковой подушки безопасности



Все автомобили

20. Снимите чехол спинки сиденья.
  • 1. Отсоедините полосу крепления.
  • 2. Снимите чехол спинки сиденья.



21. Снимите натяжные штанги с чехла спинки сиденья, если устанавливается новый чехол спинки сиденья.

22. Снимите прокладку спинки сиденья.



23. ПРИМЕЧАНИЕ: Отметьте положение коврика, препятствующего возникновению скрипа, на каркасе спинки сиденья для облегчения установки.

Снимите коврик, препятствующий возникновению скрипа (при наличии).



Автомобили с боковыми подушками безопасности

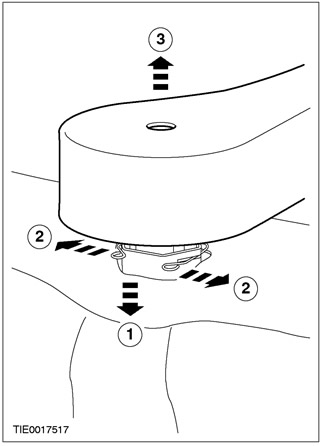

24. Снимите модуль боковой подушки безопасности. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.

Сборка


Автомобили с боковыми подушками безопасности

1. Установите модуль боковой подушки безопасности. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.

Все автомобили

2. ПРЕДУПРЕЖДЕНИЕ: Убедитесь в правильности расположения коврика, препятствующего возникновению скрипа, на раме сиденья. Несоблюдение этого предупреждения может затруднить раскрывание подушки безопасности и причинить травму. Несоблюдение этого предупреждения может затруднить раскрывание подушки безопасности и причинить травму.

Установите коврик, препятствующий возникновению скрипа (при наличии).



3. ПРЕДУПРЕЖДЕНИЕ: Удостоверьтесь в том, что прокладка спинки сиденья правильно расположена вокруг модуля боковой подушки безопасности. Несоблюдение этого предупреждения может затруднить раскрывание подушки безопасности и причинить травму.

Установите прокладку спинки сиденья.



4. ПРИМЕЧАНИЕ: В случае установки новой прокладки спинки сиденья прокладку требуется прорезать для установки механизма рычага блокировки.

Используя панель отделки рычага блокировки в качестве шаблона, прорежьте прокладку спинки сиденья для совмещения по периметру верхней внутренней кромки панели отделки.



5. При установке нового чехла спинки сиденья установите внутрь чехла спинки сиденья натяжные штанги.

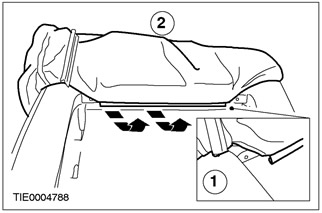

6. Закрепите чехол спинки сиденья на тыльной стороне верхней части рамы сиденья.
  • 1. Закрепите чехол спинки сиденья.
  • 2. Закрепите полосу крепления.



Автомобили с боковыми подушками безопасности

7. Сдвиньте вместе пластмассовые полосы крепления, чтобы зафиксировать втулку механизма раскрывания боковой подушки безопасности.



8. ПРЕДУПРЕЖДЕНИЕ: Не используйте повторно пластмассовую крепежную заклепку. Всегда используйте новую заклепку из сервисного комплекта. Несоблюдение этого предупреждения может затруднить раздувание подушки безопасности и причинить телесные поврежден.

Установите фиксатор втулки механизма раскрывания модуля боковой подушки безопасности.



Все автомобили

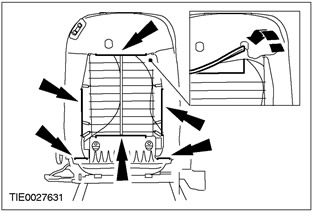

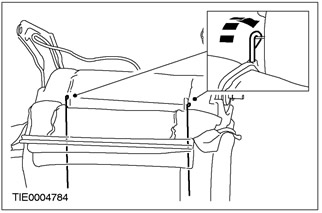

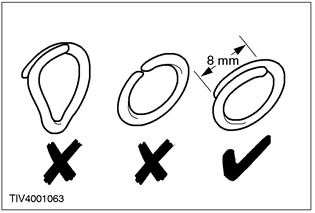

9. Используйте плоскогубцы для изогнутых колец, чтобы замкнуть изогнутые кольца. Не используйте никакие другие инструменты. Требуется, чтобы изогнутые кольца были замкнуты внахлест, как показано на рисунке.



10. Закрепите чехол спинки сиденья на пружинном каркасе.

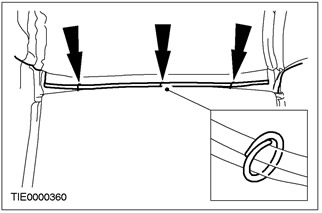

  • Установите изогнутые кольца.

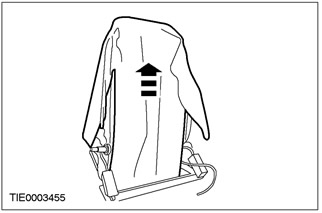

11. Раскатайте чехол спинки сиденья вниз, к верхнему концу пружинного каркаса.

12. Закрепите верхние концы натяжных штанг на спинке сиденья.



13. Раскатайте чехол спинки сиденья вниз, к нижнему концу пружинного каркаса.

14. Закрепите нижние концы натяжных штанг на спинке сиденья.

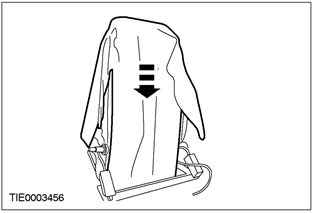

15. Раскатайте чехол спинки сиденья вниз.

16. Установите панель отделки рычага блокировки спинки сиденья.



17. Закрепите наружные тросы рычага блокировки на корпусе рычага блокировки.



18. Установите корпус рычага блокировки спинки сиденья.



19. Закрепите внутренний трос рычага блокировки спинки сиденья на рычаге блокировки.



20. Закрепите тросы рычага блокировки спинки сиденья на основании спинки сиденья.
  • 1. Закрепите внутренние тросы на блокировочных защелках.
  • 2. Закрепите наружные тросы на каркасе спинки сиденья.



21. Установите подлокотник (при наличии).



22. Установите регулятор поясничной опоры спинки сиденья (при наличии).



23. Установите чехол спинки сиденья.
  • Закрепите полосы крепления.



24. Установите заднюю панель спинки сиденья.

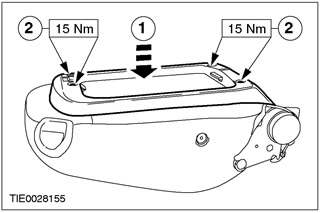

  • 1. Установите панель.
  • 2. Установите винты крепления.



25. Установите крышки винтов крепления задней панели спинки сиденья.



26. Установите направляющие подголовника.
