Повлачење
1. Одспојите примарну жицу са завојнице (види одељак 6).

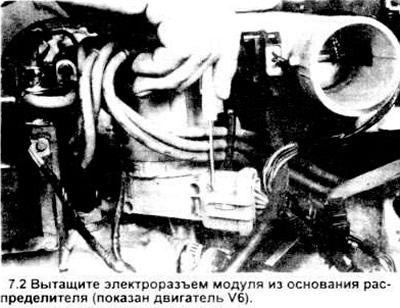

2. Одспојите електрични конектор модула (види слику).

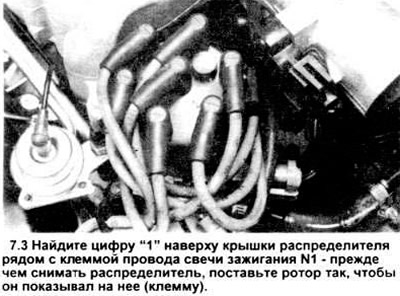

3. Пронађите број "1" на поклопцу разводног уређаја (види слику), који означава жичани терминал свјећице цилиндра бр.1.
4. Скините поклопац развода (види поглавље 1).
5. Ако имате даљински стартер:
а) уклоните свећицу из цилиндра бр. 1 (види поглавље 1).
б) Повежите даљински стартер са релејем за покретање и позитивним акумулатором у складу са упутствима произвођача.
ин) Пажљиво покрените мотор окретањем кључа за паљење назад и ван или брзим притискањем и отпуштањем дугмета прекидача за покретање на даљинском управљачу док клизач не буде на контакту цилиндра бр. 1.
г) Искључите кабл са негативног терминала батерије.
д) пређи на параграф 7.
6. Ако немате даљински стартер.
а) Искључите жицу са "минуса" батерије.
б) уградите велики вијак у радилицу. Повежите чегртаљку и утичницу на вијак.
ин) окрените радилицу док клизач не покаже на контакт жице број 1 свећице.

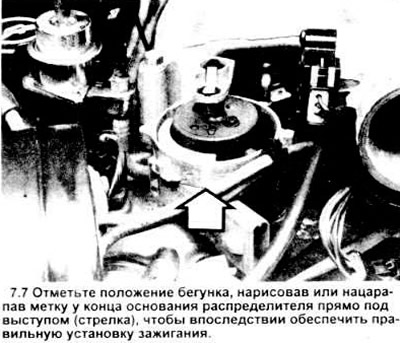

7. Направите ознаку на ивици базе разводника испод и коаксијално са језичком на клизачу (ако има пуно избочина, за одређеност користите централни) (види слику). Такође означите базу разводника и блок мотора да бисте били сигурни да је разводник правилно инсталиран.

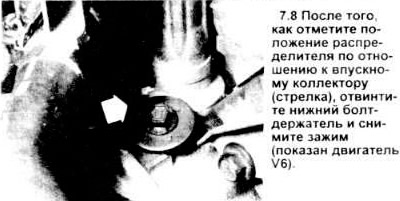

8. Одврните доњи држач завртња разводника, уклоните стезаљку (види слику), затим повуците разводник право нагоре да бисте га уклонили. Пазите да не огребете средишњу погонску осовину.
Опрез: немојте окретати радилицу након уклањања разводника, иначе ће направљене ознаке бити бескорисне.
Инсталација
9. Уметните разводник у блок мотора у потпуно истом положају као што сте га уклонили.
10. Можда ће бити потребно мало окренути клизач да би се закачили завртњи на брегастом вратилу и разводнику. Ако се разводник не уклопи у потпуности, онда шестоугаони жлеб на дну вратила разводника није у линији са вратилом пумпе за уље. Поново проверите положај ознака од основе разводника до блока да бисте се уверили да је разводник у истом положају као и пре растављања. Проверите да ли се ознака на клизачу поклапа са ознаком на ивици базе разводника. Затим, помоћу главе утичнице и чегртаљке, окрените радилицу у правцу њене нормалне ротације (у смеру казаљке на сату када се гледа од предње стране). Пошто је механизам на вратилу разводника повезан са механизмом брегасте осовине, њихов положај један у односу на други ће се мењати све док се разводник не уклони из мотора. Дакле, клизач ће се окретати, али вратило пумпе за уље неће, јер два вратила још нису повезана. У тренутку када се овај шестоугаони жлеб на крају вратила разводника поравна са вратилом пумпе за уље, разводник ће покрити вратило пумпе одозго и његово кућиште ће заузети недвосмислен положај у односу на блок.
Напомена: Ако је радилица померена са уклоњеним разводником, одредите ТДЦ за клип бр. 1 тако што ћете уклонити свећицу из првог цилиндра и користити даљински стартер (или глава утичнице са чегртаљком на ременици радилице), окрените радилицу тако да ознака ТДЦ на њеној ременици (види поглавље 2) поклопио са стационарним показивачем на поклопцу разводног ланца брегастог вратила. Уверите се да је клип #1 тачно у ТДЦ на такту компресије (не на почетку усисног хода).
11. Када је база разводника у линији са блоком, ротирајте разводник да бисте поравнали ознаке на постољу разводника и на блоку.
12. Након што су ознаке поравнате, клизач ће показивати на ознаку. израђене на телу дистрибутера.
13. Замените стезаљку и заврните вијак.
14. Ставите поклопац разводника и чврсто притегните завртње поклопца.
15. Прикључите електроутичницу блока паљења.
16. Поново повежите жице са свећицама.
17. Повежите жицу са негативним утикачем акумулатора.
18. Проверите време паљења (види одељак 8) и добро затегните доњи држач завртња разводника.
