Лево осовинско вратило — демонтажа и монтажа (Фокус 1)

Специјални алат

	204-169 (14-044) 204-169 (14-044)
	205-310 (15-091) 205-310 (15-091)
	205-311 (15-092) 205-311 (15-092)

Име	Спецификација
Број дела КСС4Ц-М1Ц230БА	Подмазивање машћу - спољна осовина
Број дела КСС4Ц-М1Ц230АА	Користите заштитне навлаке.

Демонтажа

1.

НАПОМЕНА: Одвојите погонско вратило од мењача.

Одвојите осовину са стране мењача. Стегните осовину предње осовине у шкрипцу.

• 1. Повуците поклопац. Повуците поклопац.

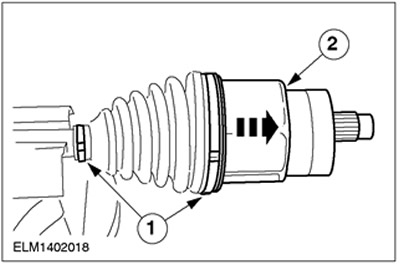

• 2. Повуците уназад склоп споја статива.

2. Повуците уназад склоп споја статива.

• Повуците уназад зглоб статива (наставак).

3. Повуците уназад склоп споја статива.

• Одвојите поклопац са стране точка.

4. Одвојите поклопац са стране точка.

• Скините поклопац са стране мењача.
• Скините поклопац са стране мењача.
• Општи коментар.

Скупштина

1. Замените причврсне прстенове и стезаљке.

• Ставите поклопац са стране точка и истегните га у правцу мењача.

2.

НАПОМЕНА: Обуците пртљажник са стране точка и истегните га према мењачу.

Причврстите поклопац на бочну страну точка.

• Напуните осовински зглоб користећи приближно 60 г масти за спољашње зглобове (почетна запремина пуњења 100 г).
• Притисните поклопац у жлеб на осовини.

1.Поставите заштитни поклопац у жељени положај и уклоните шрафцигер.

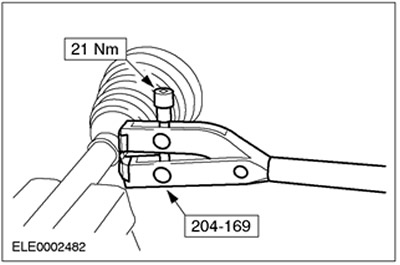

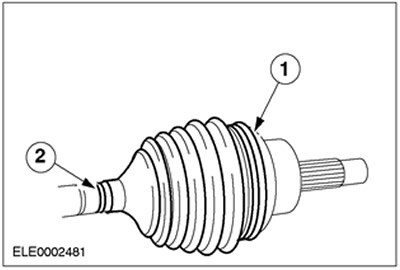

2. Поставите мале и велике стезаљке у прстенасти жлеб пртљажника и затегните их кључем за стезање (приказано са стране мењача).

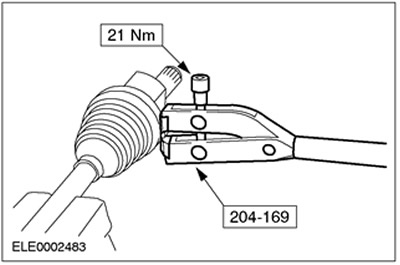

3. Поставите мале и велике стезаљке у прстенасти жлеб пртљажника и затегните их кључем за стезање (приказано са стране мењача).



4. Поставите поклопац са спољне стране преносника.

• Убаците стезаљку у прстенасти жлеб пртљажника и затегните је помоћу алата за стезање.

5.

ОПРЕЗ: Учврстите склоп споја статива.

Причврстите склоп споја статива.

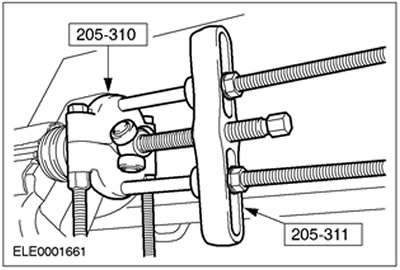

• Помоћу специјалног алата, монтирајте спој статива на осовину предње погонске осовине и гурните га док се не заустави.

6.

НАПОМЕНА: Причврстите склоп споја статива (наставак).

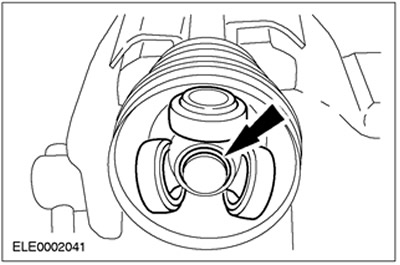

Причврстите склоп споја статива.

• Инсталирајте осовину пропелера на страни мењача.

7. Поставите полуос изван преносника.

• Користите маст на унутрашњем споју (запремине пуњења су наведене у "Општим спецификацијама").

1.Поставите заштитни поклопац у жељени положај и уклоните шрафцигер.

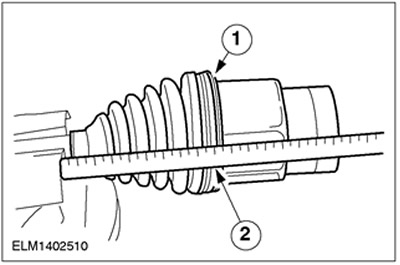

2. Гурните спој статива до краја према унутра, а затим га извуците 20 мм.

• Уклоните одвијач.

8. Убаците стезаљку у прстенасти жлеб пртљажника и затегните је помоћу алата за стезање.
