Провера и замена разводног блока статора Холовог сензора

Испитивање

1. Произвођач не регулише проверу статора (сензора) система TFI - IV. Ако систем не ради када је јединица за паљење у нормалном стању, замените статор.

Замена

2. Скините поклопац разводника и одложите га заједно са жицама.

3. Искључите модул TFI од ожичења.

4. Уклоните дистрибутер (види одељак 7).

5. Уклоните клизач (ако је потребно види поглавље 1).

6. Уклоните јединицу за паљење (одељак 9). За заштиту од могућих оштећења приликом демонтаже разводника.

7. Затегните доњи крај разводника у стег са меким чељустима.

8. Приликом уклањања погонског зупчаника, имајте на уму да је клин ваљка мало померен. Приликом уградње разводника, клин се не може монтирати све док се рупе на погонском зупчанику и вратилу разводника у које је уметнуто потпуно не поравнају.

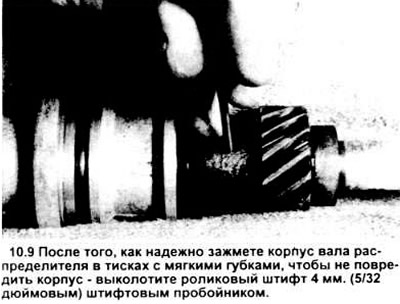

9. Користећи бушилицу пречника 4 мм (5/22 инча), извуците клин ваљка из осовине док помоћник држи разводник у шкрипцу (погледајте илустрацију).



10. Отворите шкрипац и поставите разводник тако да погонски зупчаник буде на врху.

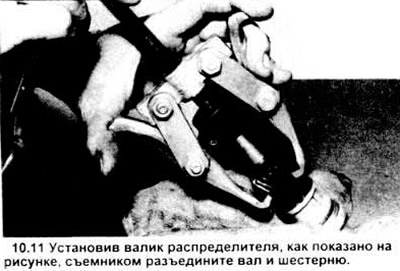

11. Помоћу извлакача уклоните погонски зупчаник (погледајте слику).

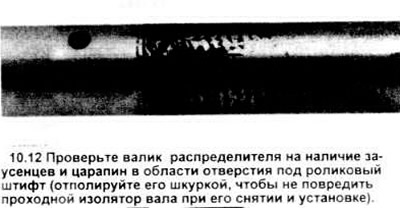

12. Пре него што га одвојите од разводника, проверите осовину - можда има неравнина или огреботина од склопа, посебно око отвора за клин (погледајте слику). Ако има неравнина или огреботина, исполирајте ваљак брусним папиром и темељно обришите како не бисте оштетили заптивне усне и чахуру на дну разводника.




13. Када су уклоњене све неравнине и огреботине, уклоните склоп ваљка тако што ћете га гурнути у плочу. Обратите пажњу на локацију међупрстенасте подлошке у односу на базу разводника пре него што уклоните подлошку (погледајте илустрацију).

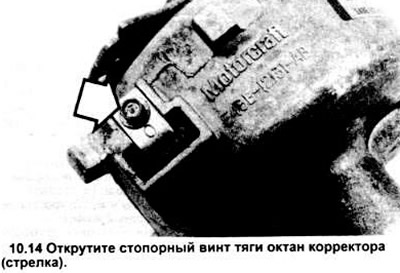

14. Одврните завртањ за закључавање потиска октанског коректора (погледајте слику).

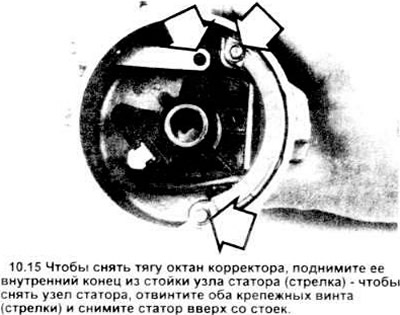

15. Подигните унутрашњи крај шипке са држача статора (погледајте слику) и гурните октански коректор из базе разводника.

Напомена: Пазите да не изгубите одстојни прстен из отвора за шипку. Штити елементе развода од контаминације.

16. Одврните два завртња статора (погледајте слику 10.15).

17. Пажљиво подигните склоп статора право нагоре и са разводника.

18. Проверите изолацију осовине на дну разводника на хабање и знакове прегревања, ако постоје знаци хабања и (или) оштећења, замените цео склоп разводника.

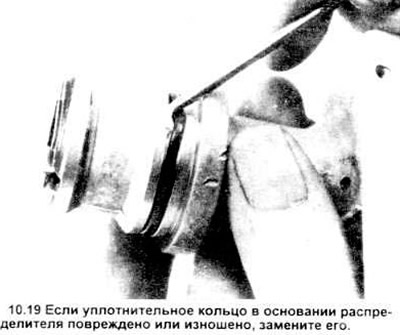

19. Проверите О-прстен на дну разводника. Ако је оштећен или истрошен, уклоните га и поставите нови (погледајте слику).



20. Проверите ливено тело - можда има пукотина и хабања. Ако постоји очигледна оштећења, замените склоп разводника.

21. Поставите статор на чахуру вратила и притисните га у тело разводника док чврсто не стане у своје седиште.


22. Поставите завртње статора и добро их притегните.

23. Убаците шипку за корекцију октана у отвор на дну разводника, гурните њен унутрашњи крај у носач.

Напомена: Уверите се да је отвор шипке запечаћен О-прстеном.

24. Поставите и чврсто затегните завртње шипке за подешавање октана.

25. Нанесите танак слој моторног уља на вратило разводника и провуците вратило кроз чахуру.

26. Поставите разводник у шкрипац са доњим крајем нагоре. Да бисте заштитили базу разводника, ставите чисту крпу између ње и чељусти стеге. Поставите дрвени блок испод осовине разводника - он ће подржати осовину и спречити да испадне приликом уградње погонског зупчаника.

27. Користећи ознаке боје које су нанете на кућиште погонског зупчаника и разводног вратила, ротирајте вратило док се рупа на погону (а самим тим и ознака боје), отвор на вратилу и ознака боје на вратилу развода не поравнају.

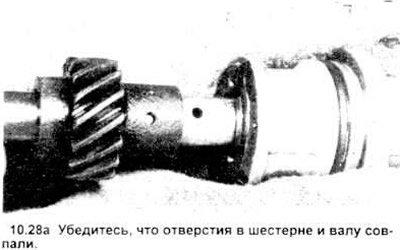

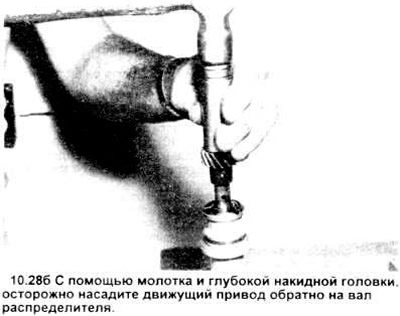

28. Користећи чекић и дубоку утичницу, пажљиво гурните погонски актуатор назад на вратило развода (погледајте илустрацију). Уверите се да су рупа на погонском актуатору и осовини у линији Пошто су ове две рупе избушене из фабрике из исте инсталације, морају се у потпуности поравнати, иначе се клин за закључавање неће моћи уградити (погледајте илустрацију).





29. Када је зупчаник чврсто на свом месту и рупе поравнате, окрените разводник на страну у шкрипцу и употребите бушилицу од 4 мм (5/32 инча) да бисте уградили нову иглу у погон.


Уверите се да ниједан крај игле не вири из погонског зупчаника.

30. Проверите да ли се вратило разводника глатко окреће, а затим уклоните склоп разделника са стега.

31. Инсталирајте модул TFI - IV (види одељак 9).

32. Поставите клизач (ако је потребно види поглавље 1).

33. Инсталирајте разводник (види одељак 7).
