Доње руке задњег вешања (лимузина и хечбек)

Уклањање

1. Подржите предње точкове, подигните задњи део аутомобила и поставите га на носаче. Уклоните одговарајући задњи точак.

Предња доња контролна рука

2. Да бисте га уклонили, прво морате уклонити резервоар за гориво. Цм. поглавље 4.

3. Уклоните матицу и одвојите полугу стабилизатора од доњег крака. Док одвртате матицу, држите спојну карику подесивим кључем или стезаљком. Уклоните гумену чахуру.

4. Уклоните вијак који учвршћује предњу доњу руку за ослонац задње осовине.

5. Уклоните вијак који учвршћује предњу доњу руку за греду.

6. Извуците ручицу испод аутомобила.

Задња доња контролна рука

7. Уклоните вијак који учвршћује задњи крак за ослонац задње осовине

8. Вијак који причвршћује задњи доњи крак за греду вешања има ексцентричну главу и одстојну подлошку за подешавање врха задњих точкова. Пре него што уклоните вијак, означите његов положај помоћу резача кроз отвор на греди.

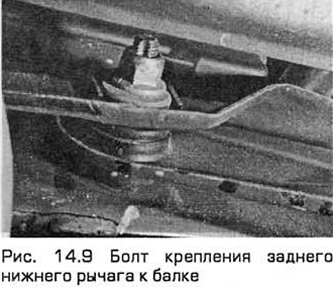

9. Уклоните вијак који учвршћује задњи крак за греду (погледајте слику 14.9). Може се изаћи кроз отвор у греди. Уклоните ексцентрични одстојник.



10. Уклоните ручицу испод аутомобила.

Инсталација

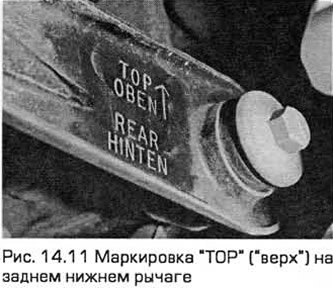

11. Инсталација је обрнутим редоследом од уклањања. Прво затегните монтажне завртње и потпуно их затегните тек након што је возило на тлу и вешање је оптерећено. Имајте на уму да је задња доња контролна рука означена са "ТОП" ("топ"). У првој прилици, проверите и подесите нагнутост задњих точкова (погледајте слику 14.11).
