Ремонт привода колес

            0

Шарниры равных угловых скоростей не подлежат ремонту, их нужно заменять.

Для разборки привода колес необходимо выполнить следующие операции:

- зажмите вал в тиски, разрежьте стяжные хомутики манжет и сдвиньте уплотнительную манжету на вал;

- снимите трехшиповой шарнир. При этом могут выпасть ролики;



Рис. 180. Шарнир типа «Трипод» на конце вала: 1 — опорные ролики; 2 — стопорное кольцо

- удалите пружинное стопорное кольцо 2 (рис. 180) и снимите с цапф ролики. Шарнирная звездочка запрессована на вал, ее нужно снимать подходящим съемником;

- снимите резиновую манжету;

- разрежьте и снимите хомутики и сдвиньте назад манжету;

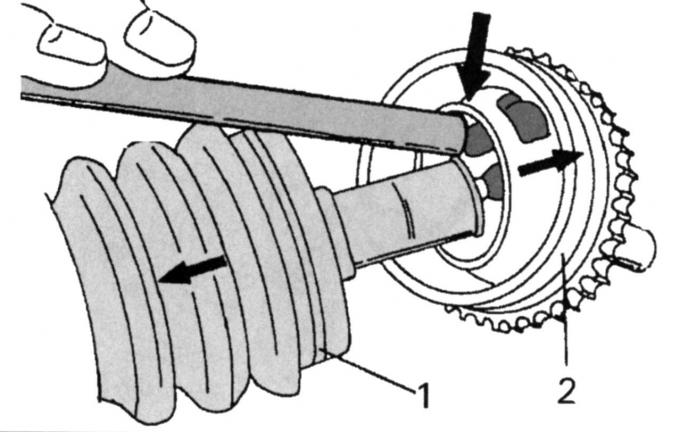

Рис. 181. Снятие шарнира с вала (направление указано стрелкой): 1 — уплотнительная манжета шарнира; 2 — осевой шарнир с зубчатым ободом


- латунной выколоткой или подобным инструментом (рис. 181) нанесите короткий удар по шарниру. При этом пружинное стопорное кольцо выскочит из желобка. Не повредите подшипник;

- стяните шарнир с вала, выньте стопорное кольцо из желобка (его уже нельзя использовать) и снимите уплотнительную манжету.

Дальнейшая разборка невозможна.

Перед сборкой очистите все детали и при необходимости замените новыми.

При установке шарнира на стороне привода поступайте следующим образом:

- установите манжету на стороне привода и укрепите маленьким хомутиком;

- напрессуйте звездочку шарнира до упора на вал специальной оправкой (можно воспользоваться отрезком трубы). При этом не допускайте соскальзывания и повреждения скользящих цапф на роликах;

- установите новое пружинное стопорное кольцо в паз;

- смажьте ролики консистентной смазкой и насадите на коренные цапфы;

- смажьте трехшиповой шарнир;

- вставьте маленькую отвертку между манжетой и шарниром, чтобы удалить воздух, прижмите трехшиповой шарнир до упора внутрь и после этого выньте примерно на 20 мм;

Примечание: Пользуясь отверткой, не проколите манжету.

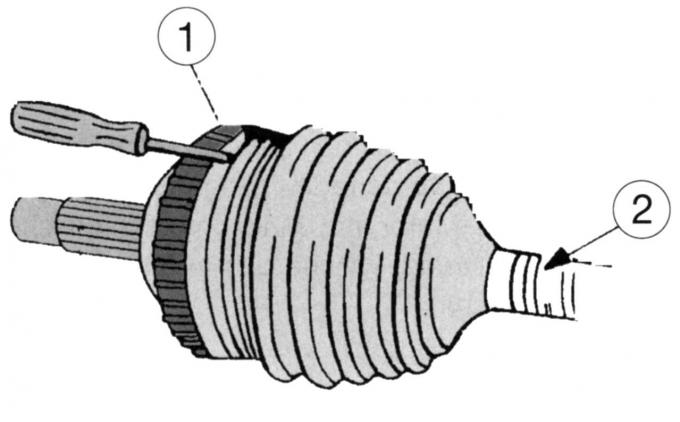

Рис. 182. Установка резиновой манжеты на стороне привода


- установите манжету на шарнир (рис. 182);

- выньте отвертку и закрепите манжету на валу.

При установке шарнира со стороны колеса поступайте следующим образом:

- свободно наденьте маленький хомутик на манжету и надвиньте манжету на вал;

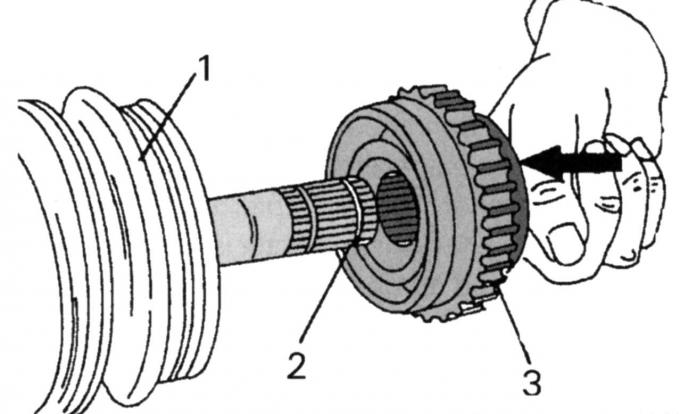

Рис. 183. Сборка шарнира со стороны колеса: 1 — манжета; 2 — пружинное стопорное кольцо; 3 — осевой шарнир

- замените новым пружинное стопорное кольцо 2 (рис. 183). Второе кольцо оставьте на валу;

- проверьте надежность установки стопорного кольца и заправьте в шарнир точно 100 г рекомендованной для него смазки;

- сдвиньте вместе обе половины вала привода так, чтобы стопорное кольцо зафиксировалось с внутренней стороны;



Рис. 184. Установка резиновой манжеты

- вставьте манжету в желобок приводного вала, снова вставьте отвертку между манжетой и шарниром и сожмите манжету, вынимая при этом отвертку (рис. 184);

- затяните хомутик манжеты.
