Основна електрическа схема на осветителната система
Главна
Фиеста
Fiesta 2
Електрическо оборудване
Схеми на свързване
Основна електрическа схема на осветителната система
0

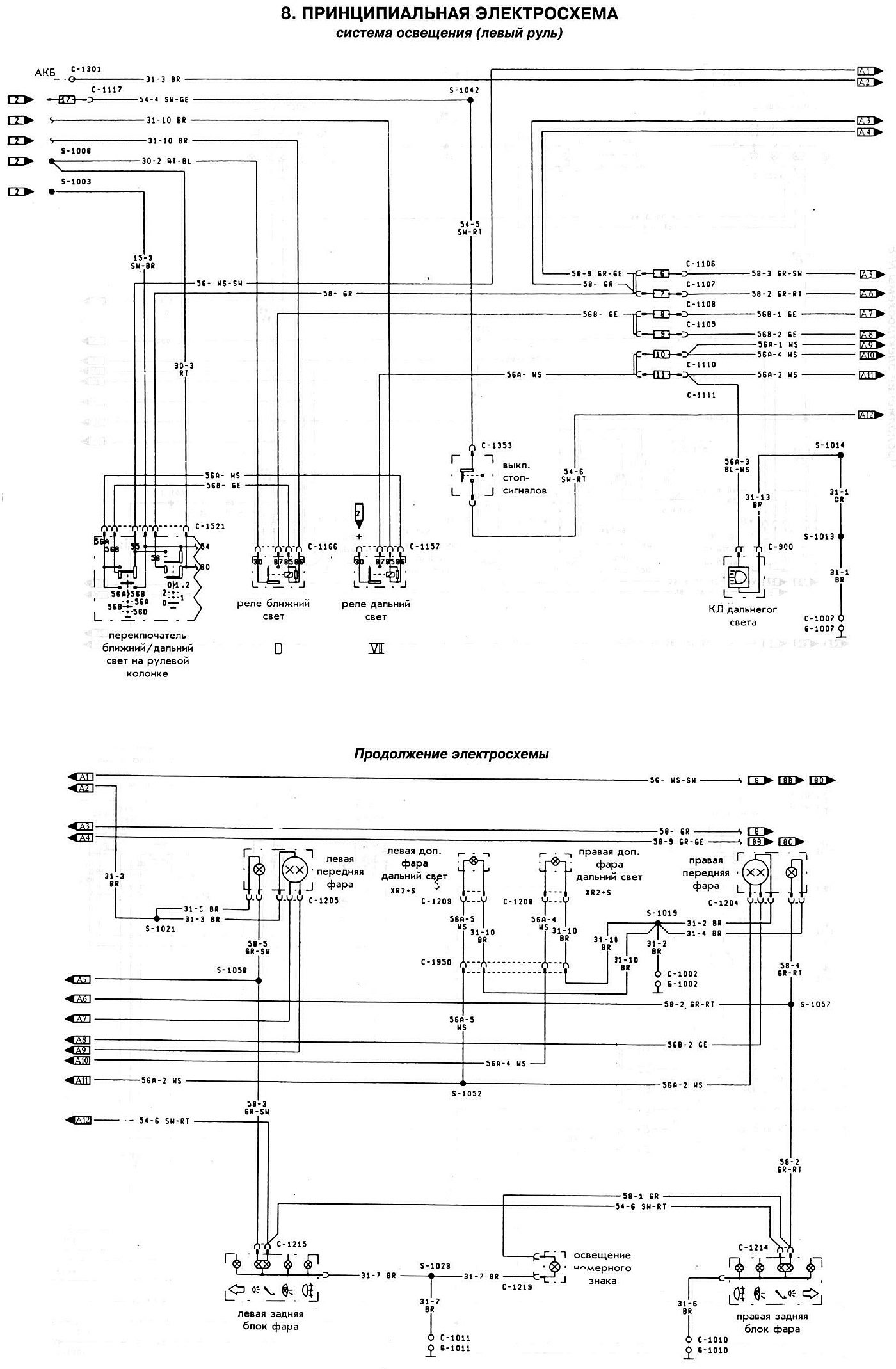

Основна електрическа схема
Осветителна система (ляв волан)
Отваряне в нов прозорец
