Упозорење: Бензин је веома запаљив, тако да треба предузети мере предострожности када радите на било ком делу система за гориво. Немојте пушити и не дозволити отворени пламен или неизоловане лампе у радном простору.
1. Смањите притисак у систему горива (види одељак 2).
2. Уклоните резервоар за гас (види одељак 5).
3. Очистите сву прљавштину која се накупила око прирубнице пумпе за гориво да бисте спречили да уђе у резервоар приликом уклањања склопа пумпе за гориво/сензора.
4. Користећи бронзани одстојник, куцните прстен за закључавање у смеру супротном од казаљке на сату док се не ослободи. Пажљиво уклоните склоп пумпе/сензора из резервоара (погледајте илустрацију).

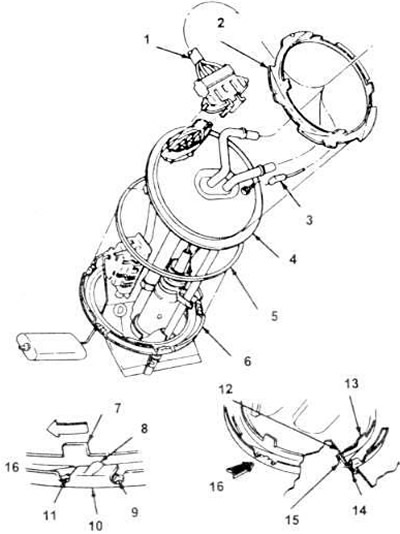

7.4. Укључен је 3Д приказ склопа сензора/пумпе за гориво.
1. Електрични конектор.
2. Прстен за закључавање.
3. Комплет за електрично ожичење.
4. Склоп сензора и пумпе за гориво.
5. О-прстен.
6. Потпорни прстен.
7. Затварање избочина.
8. Језик.
9. Чеп.
10. Потпорни прстен.
11. Латцх.
12. Комплет сензора пумпе за гориво.
13. Прстен за закључавање 9С385.
14. Потпорни прстен.
15. О-прстен.
16. Поглед А.
5. Уклоните стару заптивку прстена за закључавање и баците је.
6. Ако размишљате да поново инсталирате претходно коришћени склоп пумпе/сензора, мораћете да уклоните филтер, оперете га растварачем, а затим га вратите на металну цев на крају пумпе. Ако инсталирате нову јединицу, нови филтер је укључен у склоп.
7. Очистите радну површину прирубнице пумпе за гориво, површину резервоара за гас и жлеб за заптивни прстен.
8. Монтажа се врши обрнутим редоследом. Да бисте држали нову заптивку прстена за закључавање на месту током поновног састављања, подмажите је неком врстом масти.
