МТКС-75 Инсталација мотора са ручним мењачем

Специјални алат

	Алат за поравнање неутралног прекидача 307-350 (16-088)
	Алат за подизање мотора 303-122 (21068 А)
	Скидач и инсталатер црева хладњака 303-397 (24-003)

Општа опрема:

• монтажни сто
• Стезаљка за фиксирање
• Радионица за поправку дизалице
• дрвени блокови

Име	Спецификација
стезаљке
Високотемпературна маст	ESD-M1C220-A
течност за пренос	ESDM-2C186-A

Све аутомобили
1. Замените самоконструирајуће матице и причврсни прстен.

• Ако је потребно, користите специјални алат 303-397 приликом уградње црева за расхладну течност и вентилацију.
• 2. Припремне операције
• Користећи причврсну стезаљку за причвршћивање, поставите мењач на постоље за монтажу.

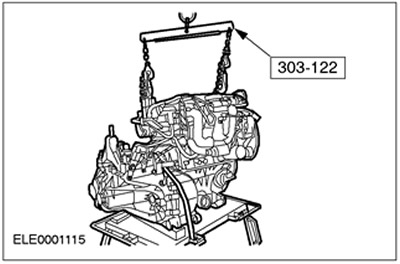

• Прикачите мотор за кран зоне поправке, доведите га у жељени положај у односу на мењач и подуприте га дрвеним коцкама.

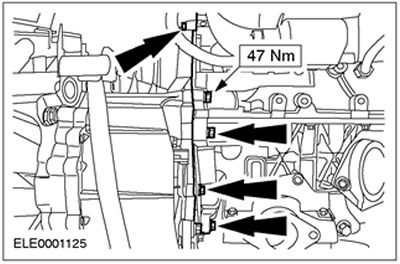

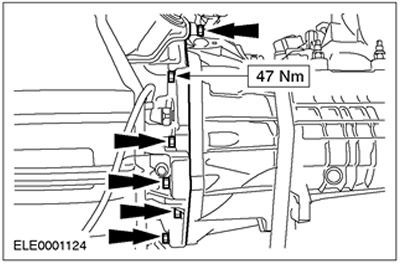

3. Затегните завртње прирубница.




4. Затегните завртње прирубница. Откачите мотор са дизалице.



5. Инсталирајте стартер и жицу за уземљење.



6. Подигните возило. Погледајте одељак 100-02 за више информација.

7. Монтирајте склоп мотора са мењачем, причвршћеним на постоље за монтажу, испод аутомобила. Пажљиво спустите аутомобил.




8.

НАПОМЕНА: Ручно затегните/затегните завртње и матице.

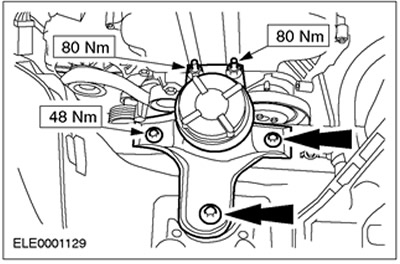

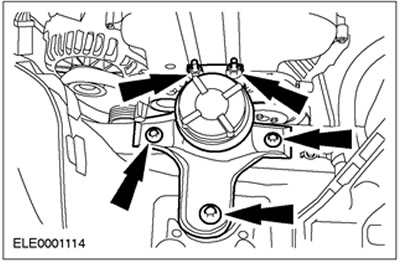

Уградите предњи носач мотора.



9.

НАПОМЕНА: Руком затегните матице.

Уградите задњи носач мотора.



10. Скините прстен за причвршћивање са мењача.

11. Подигните ауто. Погледајте одељак 100-02 за више информација. Уклоните монтажно постоље.


12. Инсталирајте граничник котрљања мотора.



13.

ОПРЕЗ: Унутрашња шарка не сме бити нагнута више од 18 степени, а спољна шарка не сме бити нагнута више од 45 степени.

НАПОМЕНА: Користите нове завртње и нови средњи поклопац лежаја.

Повежите десну предњу половину са међуосовином.



14.

ОПРЕЗ: Унутрашња шарка не сме бити нагнута више од 18 степени, а спољна шарка не сме бити нагнута више од 45 степени.

НАПОМЕНА: Користите нови потпорни прстен.

НАПОМЕНА: Закључајте прстен на месту.

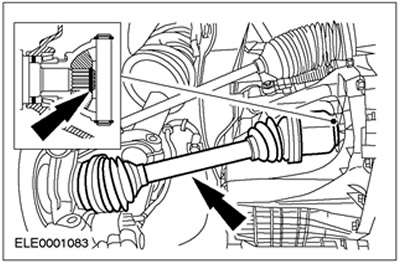

Повежите леву предњу осовину.

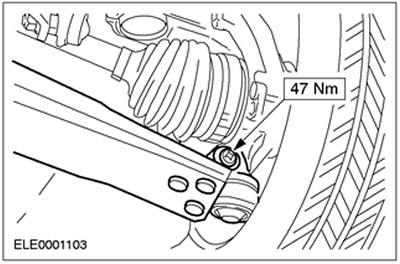

15. Повежите обе руке вешања (приказана десна страна).




16. Инсталирајте оба предња точка. Погледајте одељак 204-04 за више информација.

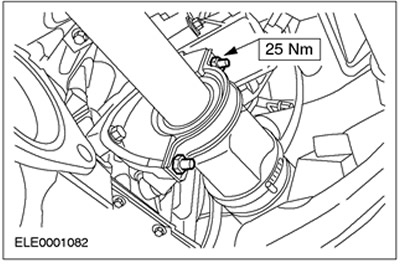

17. Инсталирајте флексибилну издувну цев.



18. Спустите ауто.

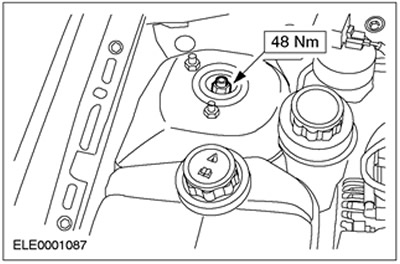

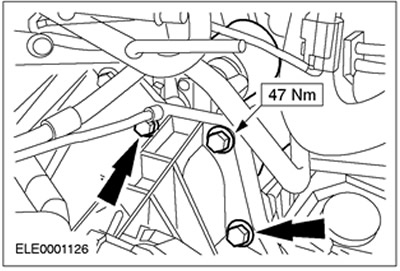

19. Затегните матице/завртње предњег носача мотора.



20.

НАПОМЕНА: Редослед затезања.

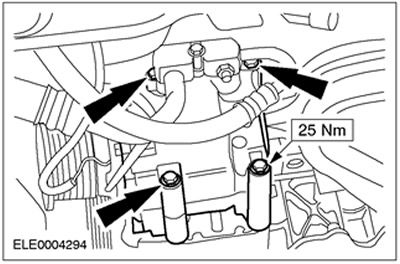

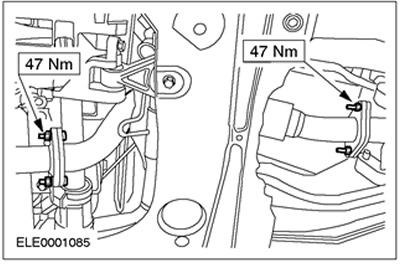

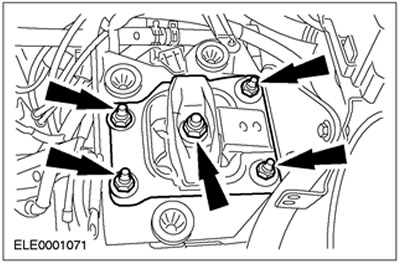

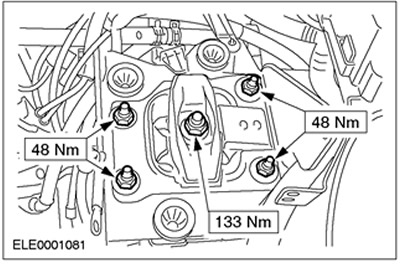

Уградите матице задњег носача мотора, али их немојте затезати.

• Прво затегните матицу М14.
• Затим равномерно затегните матице М10, радећи попречно.

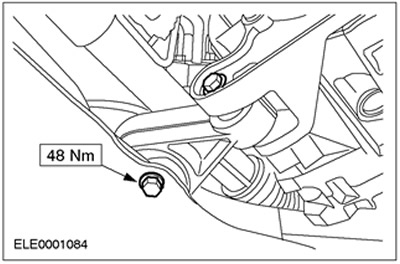

21. Инсталирајте пумпу серво управљача и заврните горње завртње.



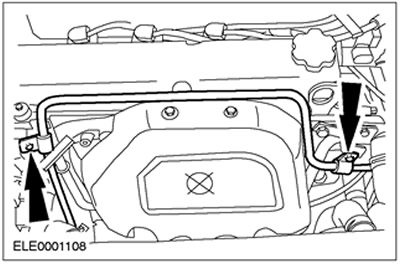

22. Прикључите крак за цевовод високог притиска појачала управљача.

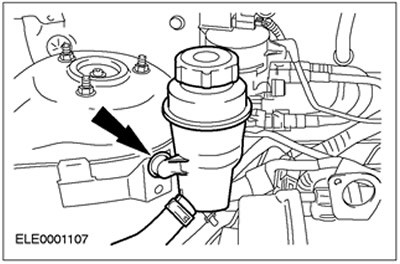

23. Прикључите ПАС резервоар.

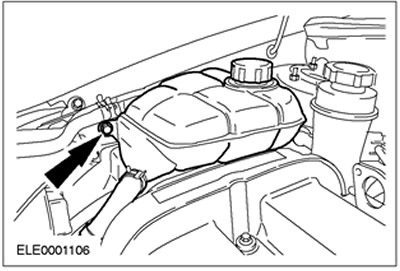

24. Инсталирајте експанзиони резервоар система за хлађење.



25. Подигните ауто. Погледајте одељак 100-02 за више информација.

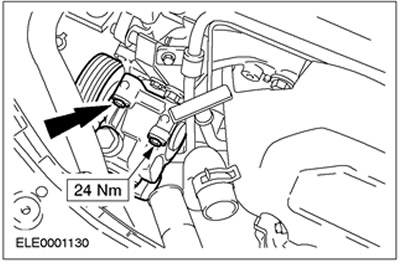

26. Уградите два доња вијка пумпе серво управљача и повежите црево за расхладну течност.



Возила са клима уређајем

27. Инсталирајте компресор клима уређаја.



Сва возила

28. Ставите и затегните погонски каиш. Возило приказано без климе. Окрените затезач појаса у смеру казаљке на сату.



29. Поставите поклопац погонског ремена

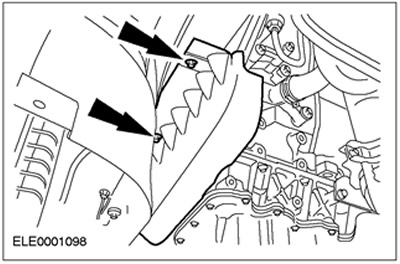

30. Инсталирајте дефлектор ваздуха и вентилатор хладњака. Поравнајте положај ваздушне преграде и поправите је одозго са обе стране (приказана лева страна).



31. Спустите ауто.

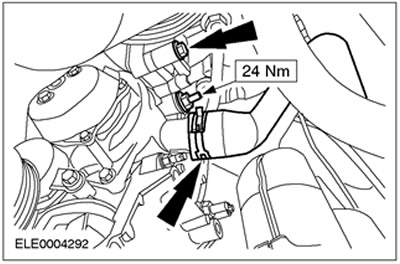

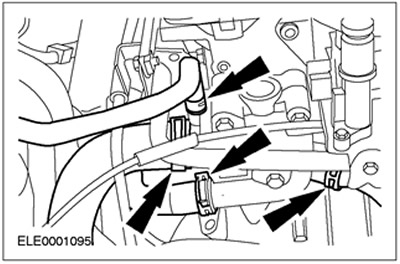

32. Прикључите црева расхладне течности.



33.

НАПОМЕНА: Механизам за подешавање мора бити откључан.

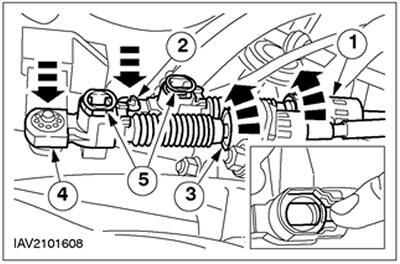

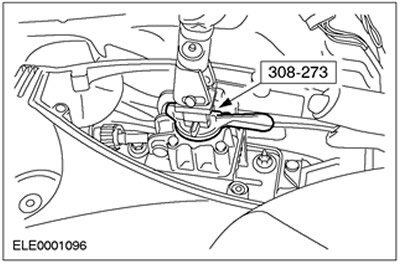

Повежите и подесите каблове ручице мењача и бирача у мењачу.

• 1. Отпустите потпорне чауре окрећући их у смеру супротном од казаљке на сату и уградите сајлу мењача у држач.
• 2. Повежите кабл мењача на ручицу мењача.
• 3. Отпустите потпорне чахуре окретањем у смеру супротном од казаљке на сату и поставите кабл за мењање у држач.
• 4. Повежите кабл за мењање на ручицу мењача.
• 5. Закључајте механизам за подешавање пресовањем копче.

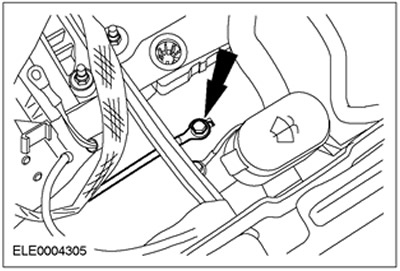

34. Повежите водове за гориво. Повежите жицу за уземљење.



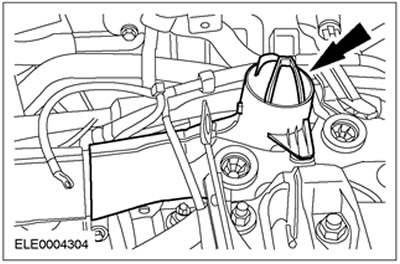

35. Спојите вакуумско црево вакуумског појачивача кочница.



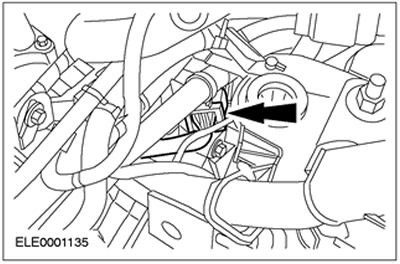

36. Повежите вакуумска црева.

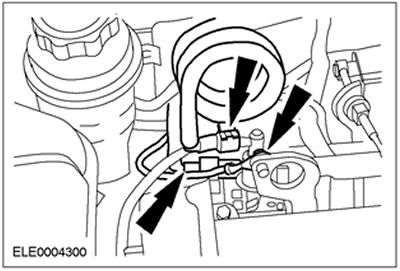

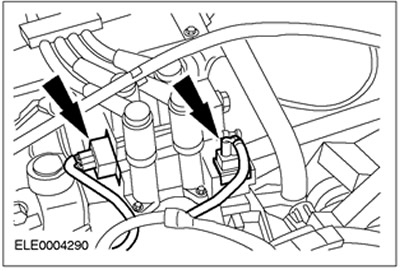

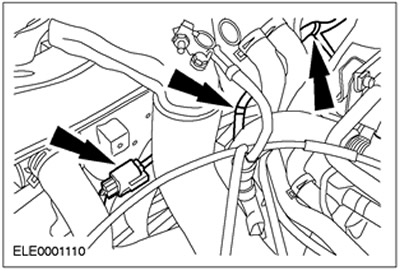

37. Спојите утичнице прекидача светла за вожњу уназад и ТФР-а. Поправите сноп ожичења у жељеном положају.

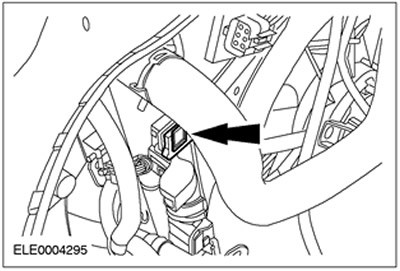

38. Прикључите конектор снопа ожичења мотора.



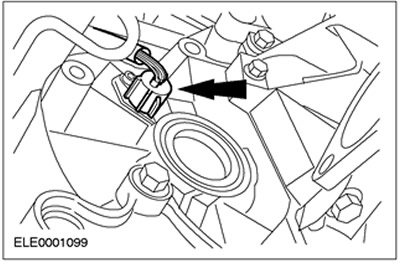

39. Доцк утикач ВСС конектор.



40.

ОПРЕЗ: Цурење кочионе течности. Придржавајте се мера предострожности за руковање кочионом течношћу. Погледајте одељак 206-00 за више информација.

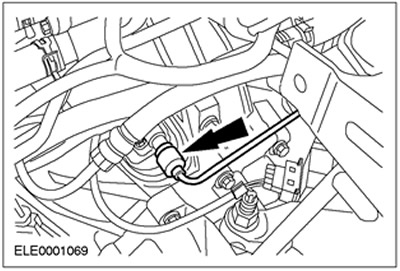

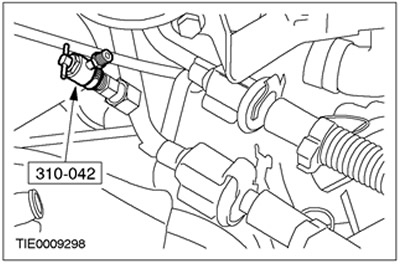

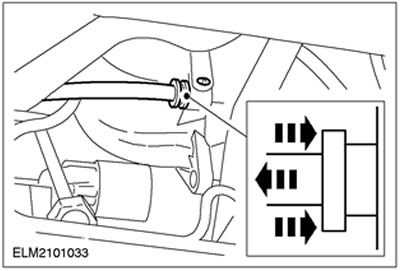

Повежите вод високог притиска на помоћни цилиндар квачила. Уградите опружну копчу.

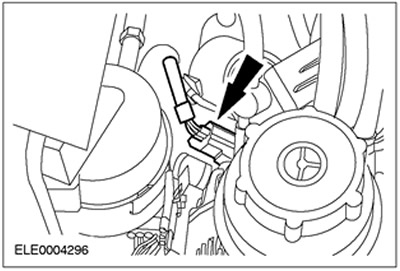

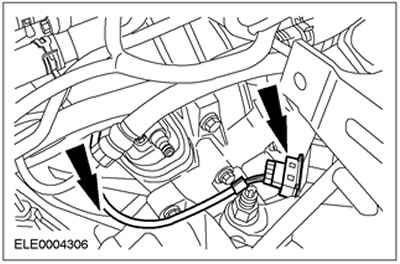

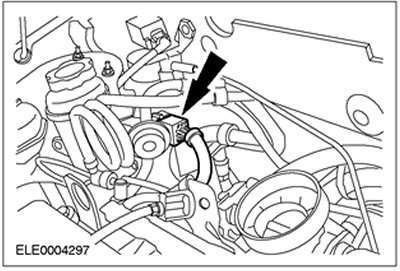

41. Прикључите конектор загрејаног сензора кисеоника (HO2S) и конектор прекидача притиска пумпе серво управљача.



42. Повежите конектор вентилатора хладњака. Инсталирајте стезаљке.



43. Повежите ПЦМ конектор.



44. Повежите конектор алтернатора.



45. Повежите конекторе ЕИ завојнице и РФИ филтера.

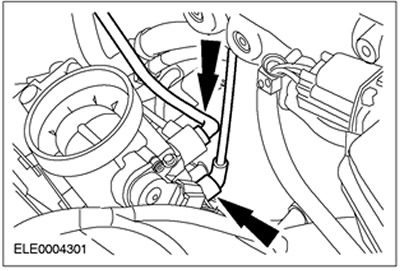

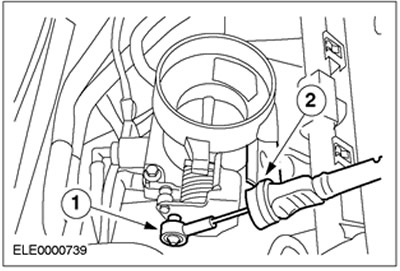

46. Поставите кабл за гас.

• 1. Причврстите кабл гаса.
• 2. Поправите пластичну копчу.

47.

НАПОМЕНА: Резонатор је чврсто спојен.

Поставите усисну цев филтера за ваздух са резонатором.



48. Инсталирајте улазни цевовод.



49. Повежите кабл за уземљење.

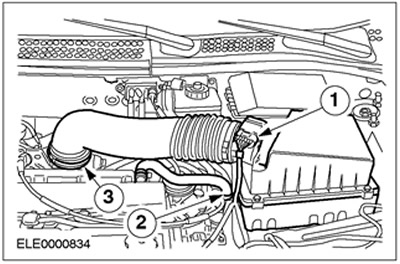

50. Инсталирајте кућиште филтера за ваздух.

• Уметните кућиште филтера за ваздух у гумене чауре.
• 1. Повежите конектор МАФ сензора (МАФ сензор).
• 2. Повежите црево за вентилацију кућишта радилице.
• 3.Прикључите доводно црево.

51.

НАПОМЕНА: Закључајте против ротације имбус кључем.

Затегните матице десног и левог носача вешања.

• • Прст затегните окастим кључем.
• • Користите момент кључ за затезање на прописани момент.

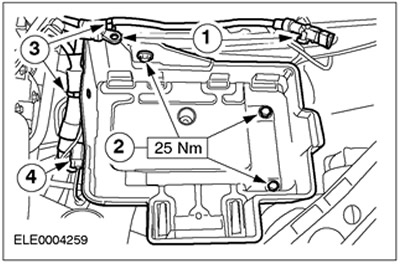

52. Инсталирајте лежиште батерије.

• 1. Повежите жицу за уземљење и позитивну жицу.
• 2. Заврните завртње.
• 3. Поправите сноп ожичења у жељеном положају.
• 4. Повежите и причврстите утични конектор.

53. Инсталирајте батерију.

54. Искључите специјални алат. Поправите поклопце.



55. Затегните навртке точкова.



56. Стандардне завршне операције:

• Напуните расхладном течношћу. Погледајте одељак 303-03 за више информација.
• Испустите ваздух из хидрауличног квачила. Погледајте одељак 308-00 за више информација.
• Унесите шифру радио тастера.
• Репрограмирајте унапред подешене радио станице.
• Извршите тест на путу да бисте ПЦМ-у пружили прилику да прикупи податке.
