Провера зазора радилице и клипњача (Есцорт 5)

Радиал Цлеаранце

Радијални зазор у главним и клипњачким лежајевима радилице се мери помоћу посебних Пластигаге мерних шипки од вештачког материјала (главне или клипњаче) а стегнут у лежишту подвргава се спљоштењу. Радијални зазор у лежају се може одредити (на основу одговарајуће скале, на паковању мерних шипки) у зависности од ширине деформисаног штапа (види сл. 2Е.30).



Услови мерења са Пластигаге мерним шипкама:

• вратови и облоге морају бити суви и темељно одмашћени;
• радилица не сме да мења свој положај током уградње и уклањања мерних шипки;
• мерна шипка мора бити положена на пола кошуљице, на већој удаљености од отвора за уље у кошуљици или врату осовине;
• поклопци лежаја се морају монтирати ручно, а њихови завртњи морају бити затегнути одговарајућим моментом: поклопци се не смеју ударати;
• затегните само поклопац лежаја у коме се мери радијални зазор; немогуће је истовремено мерити зазоре у свим главним лежајевима.

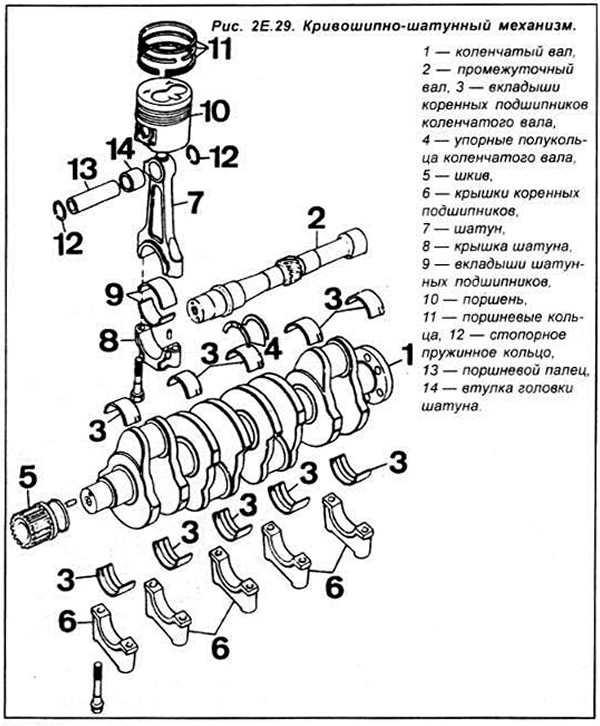

Уградите шкољке на главне лежајеве у блок мотора и уградите радилицу у њих.

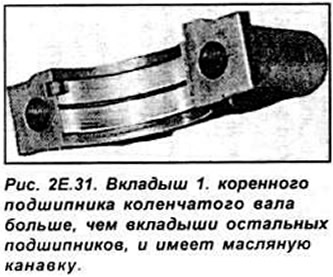

Пажња. Умеци првог главног лежаја (са погонске стране система за дистрибуцију гаса) су већи од осталих лежајева и оба имају жлеб за уље (види сл. 2Е.31) У преосталим лежајевима, кошуљице на бочној страни блока цилиндра имају жлеб за уље, а на страни поклопца имају глатку површину.

Поставите Пластигаге мерну шипку на први главни носач.

Поставите поклопац главног лежаја заједно са лабавим крилом и затегните завртње за причвршћивање одговарајућим моментом.

Пажљиво скините поклопац лежаја и помоћу скале испорученој са мерним шипкама измерите ширину деформисане мерне шипке и на основу табеле или графикона одредите радијални зазор у лежају.

Упоредите измерену вредност са жељеним зазором. Ако измерени зазор премашује дозвољену вредност, треба користити уметке за поправку.

На исти начин измерите зазор у преосталим главним и клипњачким лежајевима.

Аксијални клиренс

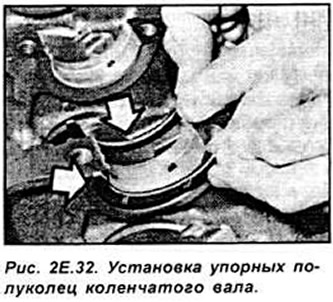

Након уградње радилице у блок цилиндра, уградите потисне полупрстенове радилице (жлебови за уље морају бити усмерени ка споља од главног лежаја - сл. 2Е.32). поклопце лежаја и затегните их одговарајућим моментом.

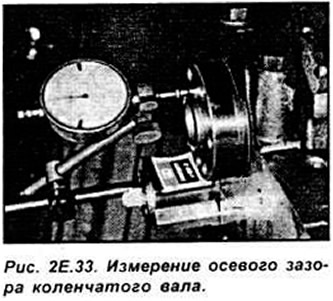

Поставите мерни врх индикатора бројчаника на крај радилице и измерите његов аксијални зазор (види сл. 2Е.33).





Упоредите измерене вредности са траженим вредностима. Ако зазор премашује дозвољену вредност, онда треба користити поправне полупрстенове одговарајуће веће дебљине.
