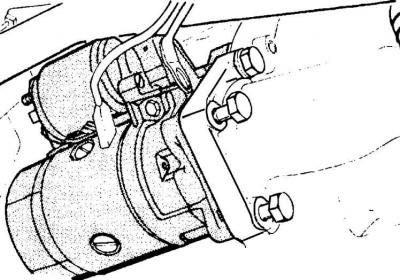

ОХВ вијци за причвршћивање стартера мотора
Повлачење
1. Уклоните жицу за уземљење са батерије.
2. Подигните предњи део возила и ослоните га на постоља.
3. Испразните моторно уље.
4. Уклоните поклопац са кућишта квачила.
5. Уклоните стартер.
6. Одврните завртње за причвршћивање уљног корита: 18 вијака за бензинске моторе или 16 вијака за дизел моторе.
7. Уклоните корито за уље.

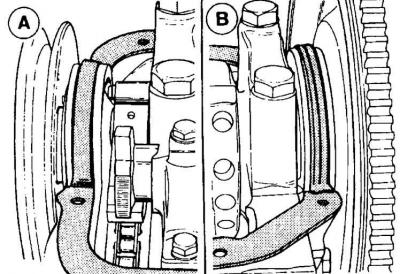

Предња и задња заптивка уљног корита и заптивка за ОХВ мотор
А - предња заптивка; Б - задњи заптивач

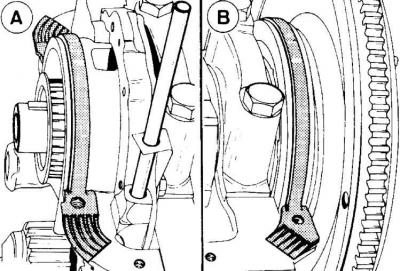

Предња и задња заптивка и заптивка уљног корита за ЦВХ мотор
А - предња заптивка; Б - задњи заптивач

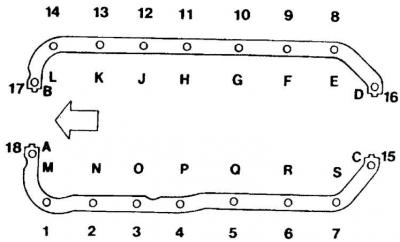

Редослед затезања вијака уљног корита ОХВ мотора
1. фаза - по азбучном реду; 2. фаза - нумеричким редоследом; 3. фаза - по абецедном реду
Инсталација
1. Очистите контактне површине мотора и уљног корита.
2. Код бензинских мотора, убаците нове заптивке у жлебове кућишта пумпе за уље и са стране замајца и затим залепите нове заптивке од плуте на блок цилиндра, уградите корито за уље, затегните завртње за монтажу ручно и на крају их затегните на 10 Нм.

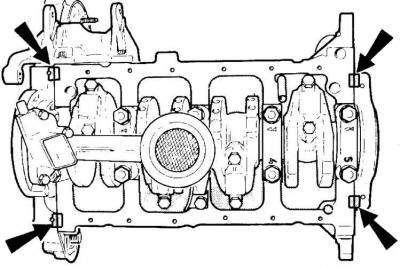

3. Код дизел мотора нанесите заптивач на блок цилиндра (места примене заптивне масе су означена стрелицама), уградите уљни картер, руком зашрафите завртње за причвршћивање, почевши од углова, и затегните их равномерно на 10 Нм.
4. Даљи кораци инсталације се обављају обрнутим редоследом од уклањања.
