Замена предохранителей

Для того, чтобы избежать повреждений, связанных с короткими замыканиями и перегрузками в линиях и потребителях электрической системы, отдельные электрические цепи защищены плавкими предохранителями. Применяются предохранители с ножевыми контактами, так что традиционные предохранители можно больше не применять.

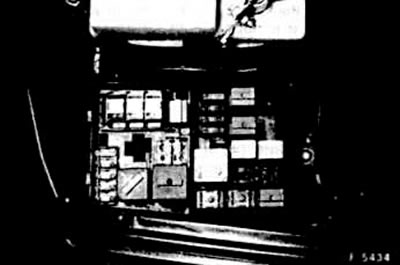

Предохранители преимущественно размещаются в одном блоке предохранителей и реле, который находится слева в моторном отсеке рядом с аккумулятором.

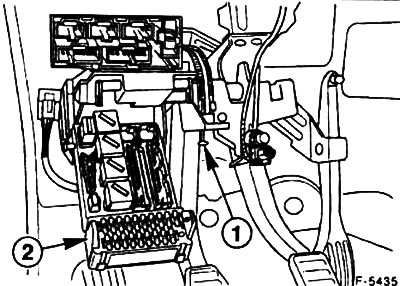

Вторая коробка предохранителей -2- находится в пространстве для ног слева под приборной панелью. Чтобы откинуть крышку коробки, вытяните кнопку -1-. Для закрывания откиньте вверх коробку с предохранителями и зафиксируйте.

Перед заменой предохранителя предварительно всегда выключите соответствующий потребитель тока.


Снимите крышку коробки предохранителей.

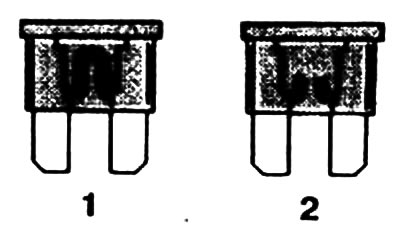

Перегоревший предохранитель распознается по расплавленной металлической полоске.

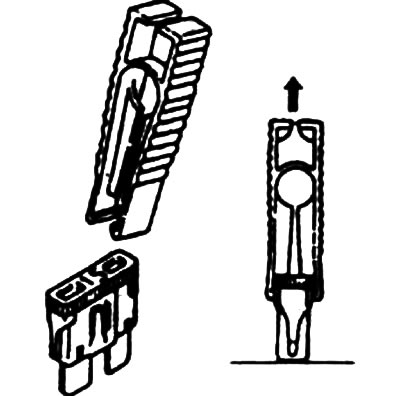

Выньте неисправный предохранитель. Для извлечения предохранителей в крышке или в самой коробке находится пластмассовый пинцет.

Установите новый предохранитель с такой же силой тока. Номинальная сила тока предохранителя выбита на обратной стороне держателя. Кроме того, на держателе нанесен опознавательный цвет, по которому можно узнать соответствующую номинальную силу тока.

Номинальная сила тока в амперах	Опознавательный цвет
3	лиловый
7,5	коричневый
10	красный
15	голубой
20	желтый
30	зеленый

Снова накройте защитной крышкой блок предохранителей или откиньте коробку вверх.


Если вновь установленный предохранитель вскоре перегорает, проверьте соответствующую электрическую цепь.

Ни в коем случае не заменяйте предохранитель проволокой или каким-либо другим средством, т.к. в результате этого могут возникнуть серьезные повреждения электрооборудования.

Рекомендуется постоянно иметь в машине несколько запасных предохранителей. Для их хранения в коробке предохранителей, расположенной в моторном отсеке, предусмотрены соответствующие держатели.

Указание! Местоположение предохранителей зависит от оборудования и года выпуска автомобиля, оно приведено на крышке коробки с предохранителями и в инструкции по эксплуатации.
