Снятие и установка многофункционального электронного блока (gem)
Электрооборудование. Освещение. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Электрооборудование > Освещение > Снятие и установка многофункционального электронного блока (gem)
            0

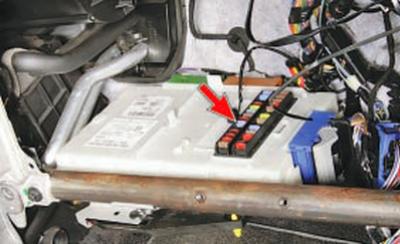

Многофункциональный электронный блок (GEM) установлен справа под панелью приборов, под вещевым ящиком.

ПРИМЕЧАНИЕ: Для наглядности показано при снятой панели приборов.

Для снятия блока инструмент не требуется.

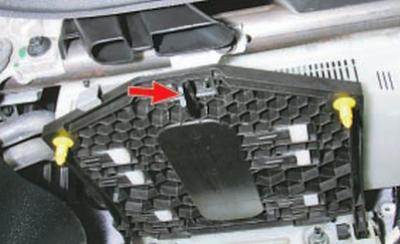

1. Поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей, опустите основание вместе с блоком вниз и выдвиньте на себя, переставив выступы корпуса в пазах поддерживающих кронштейнов.

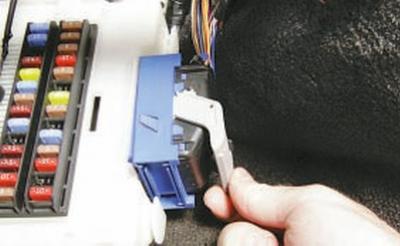

2. Отстегните фиксатор синей колодки жгута проводов…

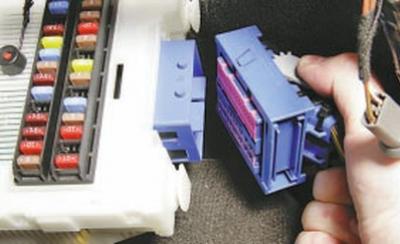

3….и отсоедините колодку от блока.



4. Сожмите фиксаторы правой черной колодки жгута проводов…



5….и отсоедините колодку от блока.



6. Отстегнув фиксаторы, отсоедините от блока коричневую…



7….и зеленую колодки жгутов проводов.



8. Отсоедините от многофункционального блока левую черную колодку жгута проводов, сжав фиксаторы ее крепления, и снимите блок.

9. Установите многофункциональный электронный блок (GEM) в порядке, обратном снятию.
