ПРЕДУПРЕЖДЕНИЕ: Перед заменой ламп в приборах освещения автомобиля отсоединяйте провод от клеммы «минус» аккумуляторной батареи.
Для замены ламп блок-фары выполните следующие операции.
ПРИМЕЧАНИЕ: Показана замена ламп левой блок-фары обычного типа. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично. Аналогичным образом заменяют лампы и в фарах остальных двух типов.
Для наглядности замена показана на снятой блок-фаре.
1. Откройте капот.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
![](https://www.fordbook.ru/img/mondeo/4449.jpg)

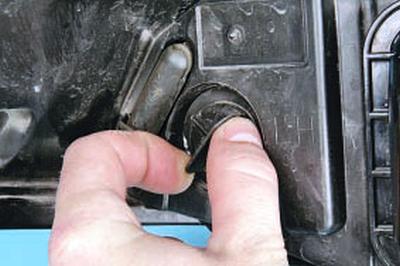

3. Поверните патрон лампы указателя поворота против часовой стрелки…
![](https://www.fordbook.ru/img/mondeo/4450.jpg)
4….и извлеките его из блок-фары.
![](https://www.fordbook.ru/img/mondeo/4451.jpg)

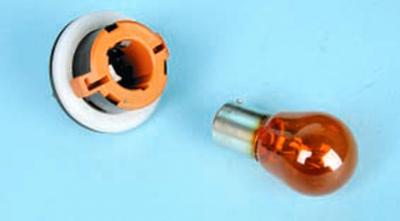

5. Нажав на лампу, поверните ее против часовой стрелки и извлеките из патрона.
6. Установите новую лампу в патрон, а патрон в блок-фару.
![](https://www.fordbook.ru/img/mondeo/4452.jpg)

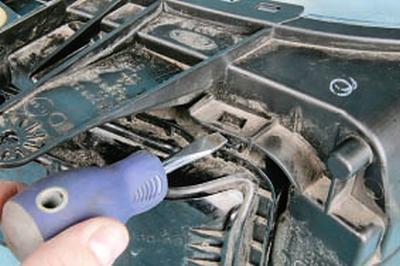

7. Отожмите отвёрткой два фиксатора крышки фары…
![](https://www.fordbook.ru/img/mondeo/4453.jpg)
ПРИМЕЧАНИЕ: Так расположены фиксаторы крышки фары.
![](https://www.fordbook.ru/img/mondeo/4454.jpg)
8….и снимите крышку.
![](https://www.fordbook.ru/img/mondeo/4455.jpg)
9. Нажмите на фиксатор колодки жгута проводов лампы ближнего света…
![](https://www.fordbook.ru/img/mondeo/4456.jpg)
10….и отсоедините колодку от патрона лампы.
![](https://www.fordbook.ru/img/mondeo/4457.jpg)
11. Извлеките лампу ближнего света из отражателя блок-фары.
![](https://www.fordbook.ru/img/mondeo/4458.jpg)

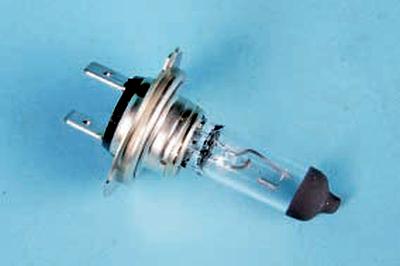

ПРЕДУПРЕЖДЕНИЕ: Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жирные пятна, удалите их спиртом.
12. Вставьте новую лампу ближнего света в отражатель и зафиксируйте ее, установив колодку жгута проводов.
![](https://www.fordbook.ru/img/mondeo/4459.jpg)
13. Нажмите на фиксатор колодки жгута проводов лампы дальнего света…
![](https://www.fordbook.ru/img/mondeo/4460.jpg)
14….и отсоедините колодку от патрона лампы.
![](https://www.fordbook.ru/img/mondeo/4461.jpg)
15. Извлеките лампу дальнего света из отражателя блок-фары.
![](https://www.fordbook.ru/img/mondeo/4462.jpg)

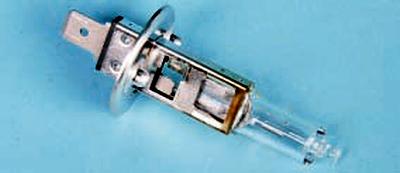

ПРЕДУПРЕЖДЕНИЕ: Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жирные пятна, удалите их спиртом.
16. Вставьте новую лампу дальнего света в отражатель и зафиксируйте ее, установив колодку жгута проводов.
![](https://www.fordbook.ru/img/mondeo/4463.jpg)
17. Бесцокольная лампа габаритного света установлена в патроне, который, в свою очередь, установлен с натягом в отражателе фары. Извлеките из отверстия отражателя патрон лампы, извлеките лампу из патрона, вставьте в патрон новую лампу и установите патрон в отражатель блок-фары.
Для замены лампы бокового фонаря указателей поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
![](https://www.fordbook.ru/img/mondeo/4464.jpg)

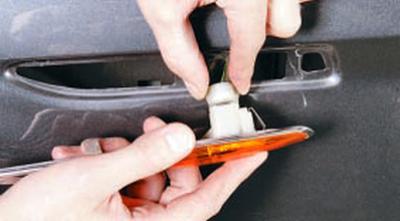

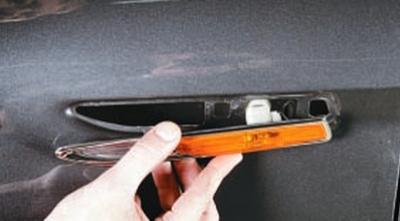

2. Извлеките боковой фонарь указателя поворота из отверстия в крыле, преодолевая сопротивление его пружинного фиксатора.
![](https://www.fordbook.ru/img/mondeo/4465.jpg)
3. Поверните патрон лампы в любом направлении на 90°…
![](https://www.fordbook.ru/img/mondeo/4466.jpg)
4….извлеките патрон из корпуса бокового фонаря указателя поворота…
![](https://www.fordbook.ru/img/mondeo/4467.jpg)
5….и выньте лампу из патрона.
![](https://www.fordbook.ru/img/mondeo/4468.jpg)
6. Вставьте новую лампу в патрон, а патрон в корпус фонаря указателя.
7. Установите боковой фонарь указателей поворота в порядке, обратном снятию.
Для замены любой лампы в заднем фонаре на кузове выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
![](https://www.fordbook.ru/img/mondeo/4469.jpg)
2. Снимите задний фонарь на кузове (см. Замена заднего фонаря).
ПРИМЕЧАНИЕ: Снимать фонарь необходимо потому, что при установленном фонаре нет доступа к плате ламп.
![](https://www.fordbook.ru/img/mondeo/4470.jpg)

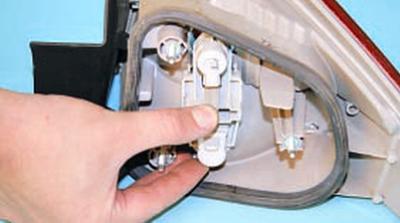

3. Сожмите фиксаторы платы ламп…
![](https://www.fordbook.ru/img/mondeo/4471.jpg)
4….и извлеките плату из корпуса фонаря.
![](https://www.fordbook.ru/img/mondeo/4472.jpg)

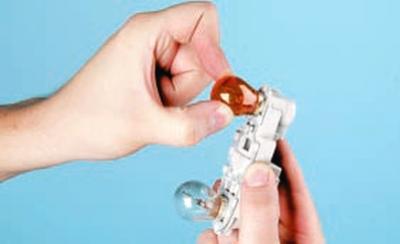

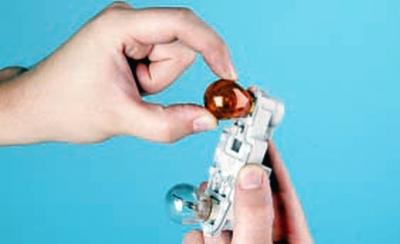

5. Нажмите на лампу указателя поворота…
![](https://www.fordbook.ru/img/mondeo/4473.jpg)

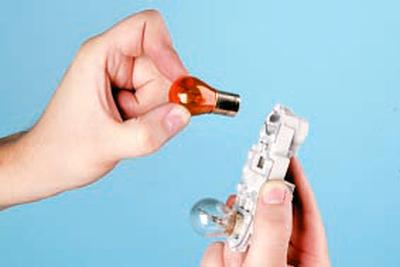

6….поверните ее против часовой стрелки…
![](https://www.fordbook.ru/img/mondeo/4474.jpg)
7….и извлеките ее из платы.
![](https://www.fordbook.ru/img/mondeo/4475.jpg)

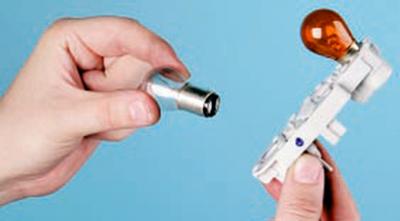

8. Аналогично извлеките лампу габаритного огня/стоп-сигнала.
9. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.
10. Установите задний фонарь.
Для замены ламп в заднем фонаре на крышке багажника выполните следующие операции.
![](https://www.fordbook.ru/img/mondeo/4476.jpg)

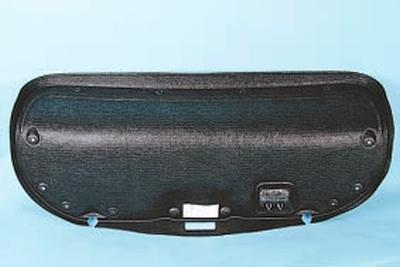

1. Снимите обивку крышки багажника, вывернув отверстий в усилителе крышки держатели крепления обивки.
![](https://www.fordbook.ru/img/mondeo/4477.jpg)
2. Сожмите фиксаторы колодки жгута проводов…
![](https://www.fordbook.ru/img/mondeo/4478.jpg)

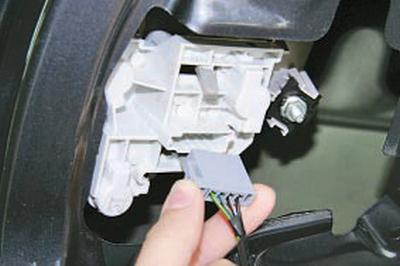

3….и отсоедините колодку от фонаря.
![](https://www.fordbook.ru/img/mondeo/4479.jpg)
4. Сожмите фиксаторы платы ламп…
![](https://www.fordbook.ru/img/mondeo/4480.jpg)
5….и извлеките плату из корпуса фонаря.
![](https://www.fordbook.ru/img/mondeo/4481.jpg)

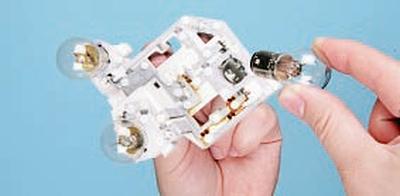

6. Нажмите на лампу, поверните ее против часовой стрелки и извлеките ее из платы.
7. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.
8. Аналогично замените остальные лампы.
9. Установите обивку крышки багажника.
Для замены лампы в противотуманной фаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок переднего колеса со стороны заменяемой лампы противотуманной фары (см. Снятие и установка брызговиков колес и подкрылков).
![](https://www.fordbook.ru/img/mondeo/4482.jpg)

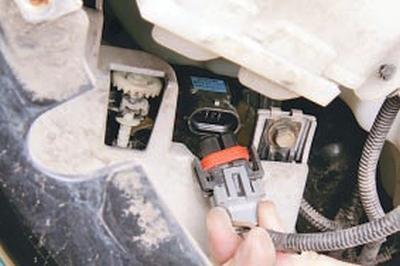

3. Отсоедините колодку жгута проводов от выводов лампы, сжав фиксатор ее крепления.
![](https://www.fordbook.ru/img/mondeo/4483.jpg)

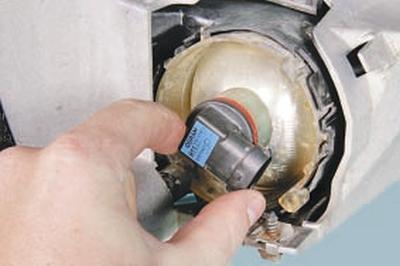

4. Поверните цоколь лампы против часовой стрелки примерно на 30°…
![](https://www.fordbook.ru/img/mondeo/4484.jpg)

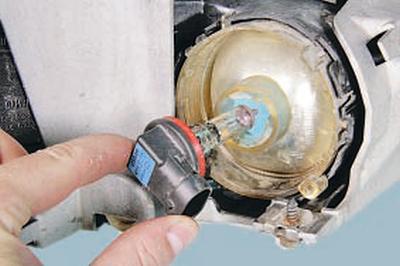

5….и извлеките лампу из противотуманной фары.
ПРЕДУПРЕЖДЕНИЕ: Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.
6. Установите новую лампу в противотуманную фару в порядке, обратном снятию.
Для замены ламп в фонарях освещения номерного знака выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
![](https://www.fordbook.ru/img/mondeo/4485.jpg)

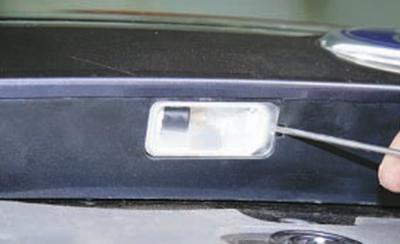

2. Отжав отвёрткой пружинный фиксатор фонаря освещения номерного знака…
![](https://www.fordbook.ru/img/mondeo/4486.jpg)
3….извлеките фонарь из гнезда в накладке крышки багажника (двери задка).
![](https://www.fordbook.ru/img/mondeo/4487.jpg)
4. Извлеките патрон вместе с лампой из фонаря, преодолевая упругое сопротивление его фиксатора…
![](https://www.fordbook.ru/img/mondeo/4488.jpg)
5….и извлеките из патрона бесцокольную лампу.
6. Установите новую лампу в порядке, обратном снятию.
7. Аналогично замените лампу в остальных фонарях освещения номерного знака.
Для замены лампы в плафоне освещения салона выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
![](https://www.fordbook.ru/img/mondeo/4489.jpg)
2. Подденьте рассеиватель отвёрткой…
![](https://www.fordbook.ru/img/mondeo/4490.jpg)
3….и извлеките его из рамки, преодолевая сопротивление фиксаторов.
![](https://www.fordbook.ru/img/mondeo/4491.jpg)

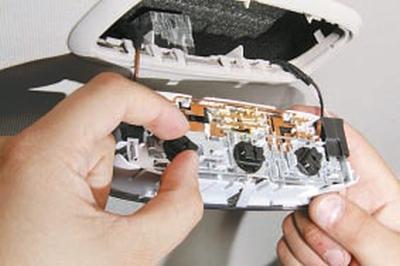

4. Поверните цоколь лампы по часовой стрелке примерно на 30°…
![](https://www.fordbook.ru/img/mondeo/4492.jpg)
5….и извлеките лампу из корпуса фонаря.
6. Установите новую лампу в порядке, обратном снятию.
7. Аналогично замените остальные лампы плафона.
Для замены лампы в дополнительном стоп-сигнале выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
![](https://www.fordbook.ru/img/mondeo/4493.jpg)

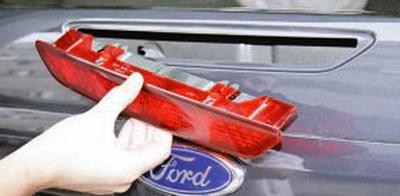

2. Снимите дополнительный стоп-сигнал (см. Замена дополнительного стоп-сигнала).
![](https://www.fordbook.ru/img/mondeo/4494.jpg)

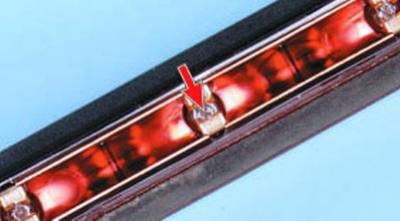

3. Извлеките бесцокольную лампу из общей шины ламп, преодолевая упругое сопротивление держателей шины.
4. Установите новую лампу в порядке, обратном снятию.
5. Аналогично замените остальные лампы дополнительного стоп-сигнала.
