Внимание: новые или восстановленные головки блока цилиндров всегда имеются в наличии в представительствах фирмы или в мастерских автосервиса. Ввиду того, что для разборки и осмотра головки блока цилиндров требуется применение специального инструмента, а также ввиду дефицита запасных частей, на практике для домашних механиков может оказаться более экономным приобретение восстановленной головки блока цилиндров, вместо попытки разборки, осмотра и восстановления старой.
1. Снимите все оставшиеся шланги, опорные кронштейны и смежные компоненты, затем отвинтите фиксирующие болты и снимите впускной коллектор (если он еще не снят, как часть процедуры снятия головки цилиндров). Снимите прокладку между впускным коллектором и головкой блока цилиндров.
2. Если выпускной коллектор еще не снят, отвинтите фиксирующие болты и поднимите выпускной коллектор от головки блока цилиндров (сняв предварительно все связанные с ним компоненты).
3. Отвинтите болты и снимите корпус термостата, извлекая прокладку.
4. Для снятия клапанных пружин и клапанов головки блока цилиндров Вам потребуется стандартный съемник пружин клапана. Установите съемник пружин, на первую клапанную пружину, которая будет сниматься (см рис.9.4). В случае снятия всех клапанов и пружин, начните с клапана №1 (самый близкий к крышке ремня привода распределительного вала). Следите за тем, чтобы не повредить и не согнуть шток клапана съемником и не передавить пружину. При сжатии съемника может оказаться, что держатель не выпускает пружину, и сухари клапана затем трудно снять. В этом случае снимите съемник, затем установите отрезок трубы (или гнездо подходящего диаметра) против внешней оправы фиксатора так, чтобы он не мешал снятию сухарей клапана. Постучите по трубе (или гнезду) молотком, чтобы расцепить компоненты клапана.
Рис.9.4. Установите съемник клапанных пружин на первую снимаемую пружину и ее клапан.
5. Установите съемник и сожмите его настолько, чтобы позволить сухарям клапана быть снятыми. Ослабив съемник, и снимите фиксатор и пружину (см. рис. 9.5а,б). Извлеките клапан из головки цилиндров.

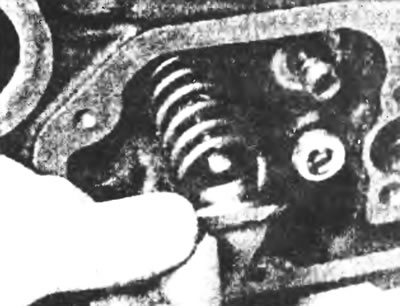

Рис.9.5а. Снимите съемник пружины, а затем снимите тарелку...

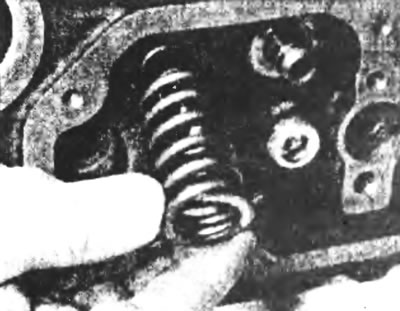

Рис.9.5б. ...и клапанную пружину.
6. Повторите процедуру снятия для каждой из оставшихся семи клапанов поочередно. Сняв их, храните клапаны в порядке снятия, помещая их в части картона который имеет отверстия, пронумерованные от 1 до 8 (считая со стороны крышки шестерен). Пружины, сухари и фиксаторы храните в аналогичных пронумерованных картонках Вы также можете складывать все компоненты снимаемого клапана в отдельный пронумерованный пакет (см рис 9.6)
Рис.9.6. Сложите все компоненты клапана в отдельный пронумерованный пакет.
7. Когда все клапаны будут удалены, плоскогубцами извлеките крышки уплотнений стержней клапанов (см. рис.9.7).

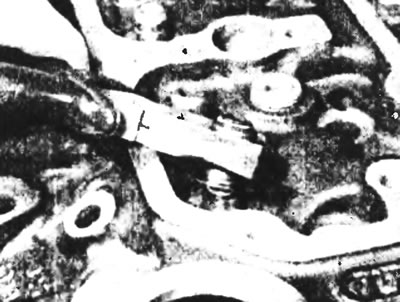

Рис.9.7. Снимите плоскогубцами крышку уплотнения стержня клапана.
