Снятие и установка клапанов

            0

Внимание! Если детали механизма газораспределения будут использоваться снова, то их необходимо устанавливать на то место, где они стояли до демонтажа. Чтобы исключить путаницу с деталями, рекомендуем приготовить полку для их раскладывания.


Снятие



Снимите головку блока цилиндров и уложите ее на два деревянных бруска, чтобы не повредить возможно открытые клапаны, см. п. 1.5.

Снимите распредвал (ы), см. пп. 1.4 и 1.12.

Выньте тарельчатый толкатель и так его уложите или пометьте, чтобы при сборке установить точно на прежнее место.

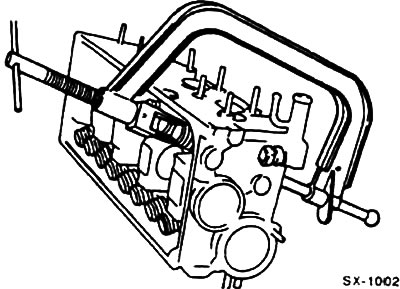

Снимите пружины клапанов. Для снятия конических сухарей клапанов - а в результате клапанов и пружин клапанов - необходимо предлагаемое специализированной торговлей устройство для сжатия пружин клапанов.

Сожмите пружину клапана, снимите шпонку клапана со штока клапана. Отпустите и снимите цангу для сжатия пружин. Вытяните клапан вниз из головки блока цилиндров.

Таким же способом снимите все остальные клапаны

Снимите маслоотражательные колпачки, руководствуйтесь разделом "Замена маслоотражательных колпачков".

Установка



Если вы устанавливаете клапаны, уже бывшие в употреблении, и головку блока цилиндров, которая тоже была в употреблении, то перед сборкой нужно проверить направляющие клапанов. Если вы устанавливаете все новые клапаны в старую головку блока цилиндров, то необходимо подвергнуть доработке гнезда клапанов в головке блока цилиндров и притереть клапаны.


С помощью проволочной щетки и шабера очистите клапаны от любых скопившихся на них продуктов сгорания.

Очистите от нагара штоки клапанов в местах прилегания сухариков клапанов.

Штоки и направляющие клапанов смажьте тонким слоем гипоидного масла SAE 80/90 (машинное масло), все клапаны установите точно на прежнее место.

Установите нижнюю тарелку пружины клапана, возможно. направляющее кольцо.

Замените маслоотражательные колпачки, см. соотв. раздел.

Установите вверху тарелки и пружины клапанов.

С помощью цанги для сжатия пружин сожмите пружины клапанов и таким образом установите сухарики клапанов, чтобы канавки в сухариках входили в канавки в штоках клапанов. Отпустите пружины клапанов.

Установите распредвал(ы), см. пп. 1.4 и 1.12.

Дизельный двигатель: отрегулируйте зазоры клапанов, см. п. 1.17.

Установите головку блока цилиндров, см. п. 1.5 и 1.9.
