Снятие
1. Этот привод установлен в переднем правом углу моторного отделения. Сначала отсоедините отрицательный провод аккумулятора.
2. Для улучшения доступа снимите бачок охлаждающей жидкости и установите его над двигателем, не отсоединяя шлангов.

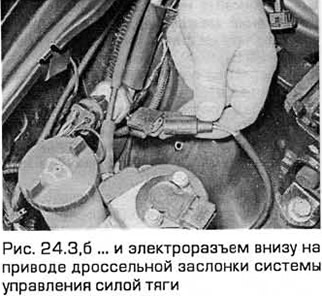

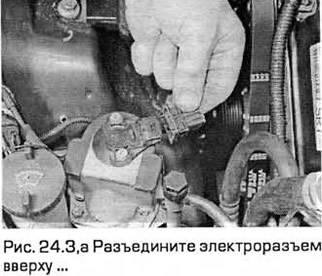

3. Разъедините электроразъемы привода (см. рис. 24.3,а,б).
![](https://www.fordbook.ru/img/mondeo/0970.jpg)
![](https://www.fordbook.ru/img/mondeo/0971.jpg)

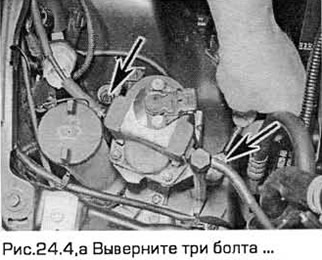

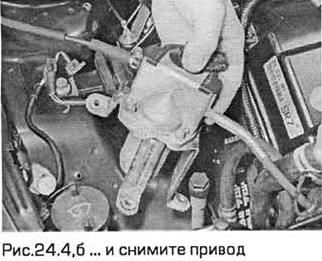

4. Выверните болты и снимите привод (см. рис.24.4,а,б).
![](https://www.fordbook.ru/img/mondeo/0972.jpg)
![](https://www.fordbook.ru/img/mondeo/0973.jpg)

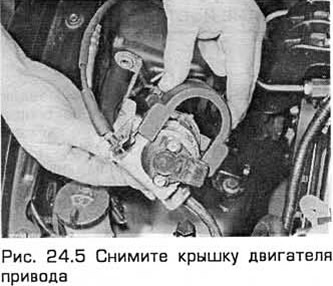

5. Снимите крышку двигателя (см. рис. 24.5).
![](https://www.fordbook.ru/img/mondeo/0974.jpg)

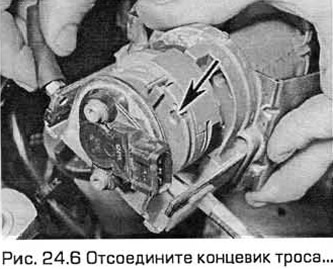

6. Поверните верхний управляющий сегмент дроссельной заслонки, чтобы создать небольшую слабину троса акселератора, между сегментом и корпусом дроссельной заслонки (см. рис. 24.6).
![](https://www.fordbook.ru/img/mondeo/0975.jpg)

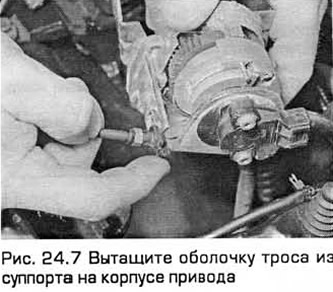

7. Вытащите концевик троса из сегмента. Затем выведите трос из суппорта на корпусе двигателя (см. рис.24.7).
![](https://www.fordbook.ru/img/mondeo/0976.jpg)

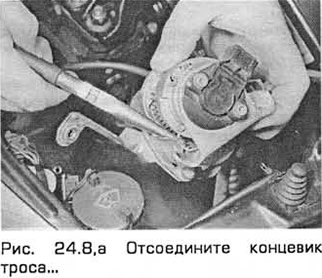

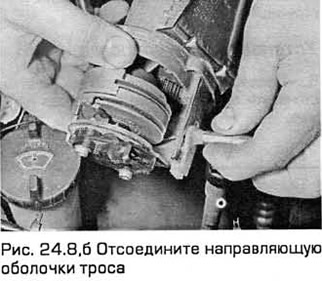

8. Поверните нижний управляющий сегмент дроссельной заслонки, чтобы создать небольшую слабину троса акселератора, между сегментом и педалью газа. Вытащите концевик троса из сегмента. Затем выведите трос из суппорта на корпусе двигателя (см. рис. 24.8,а,б).
![](https://www.fordbook.ru/img/mondeo/0977.jpg)
![](https://www.fordbook.ru/img/mondeo/0978.jpg)
Установка
9. Установка - в порядке обратном снятию. Отрегулируйте трос акселератора (глава 4А).
