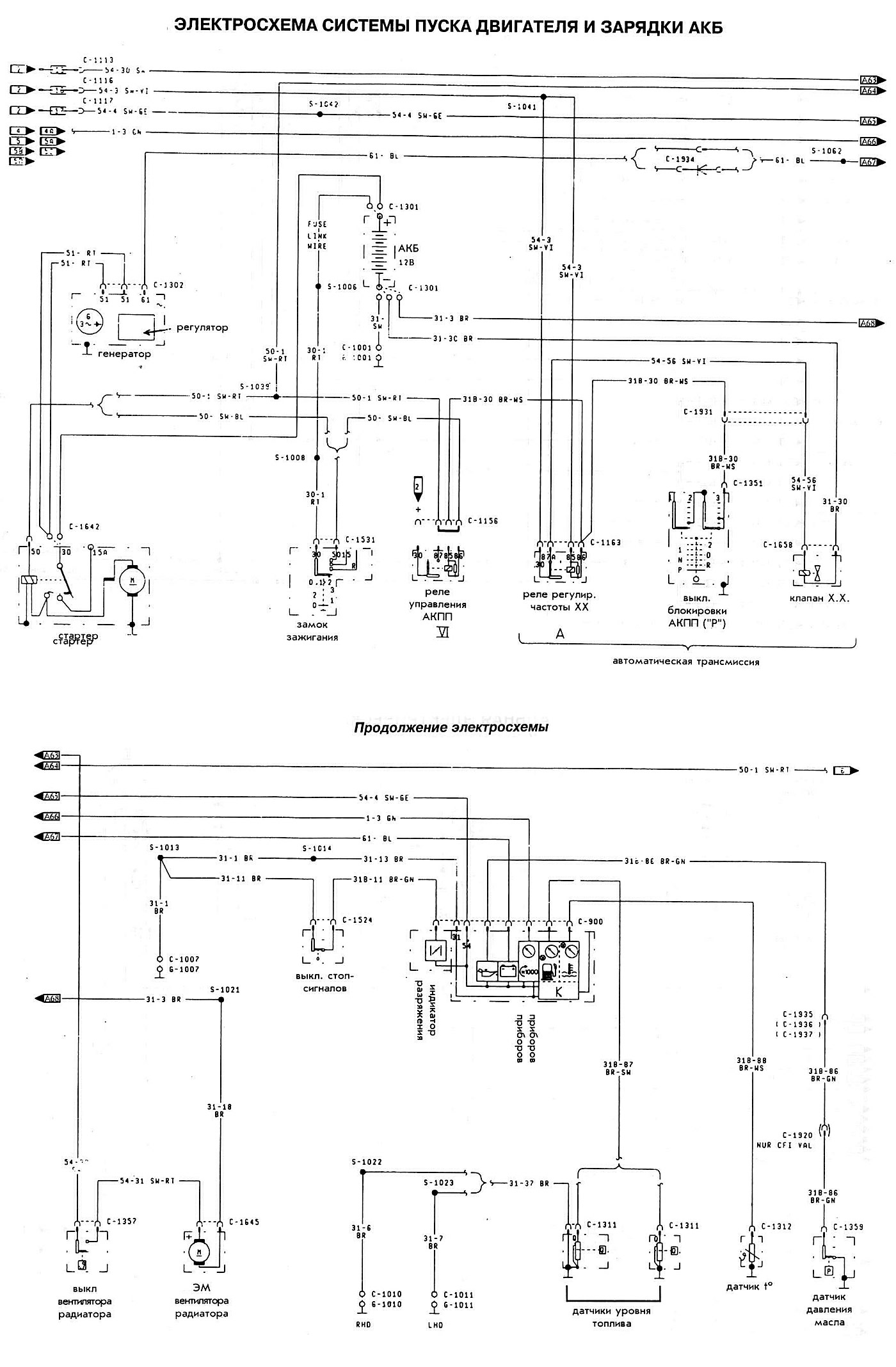

Электросхема системы пуска двигателя и зарядки АКБ (Фиеста 2)
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Проверка статьи: Кошелев Афанасий
