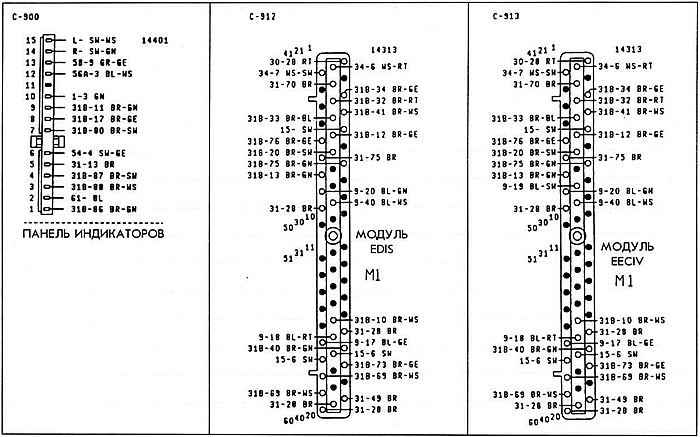

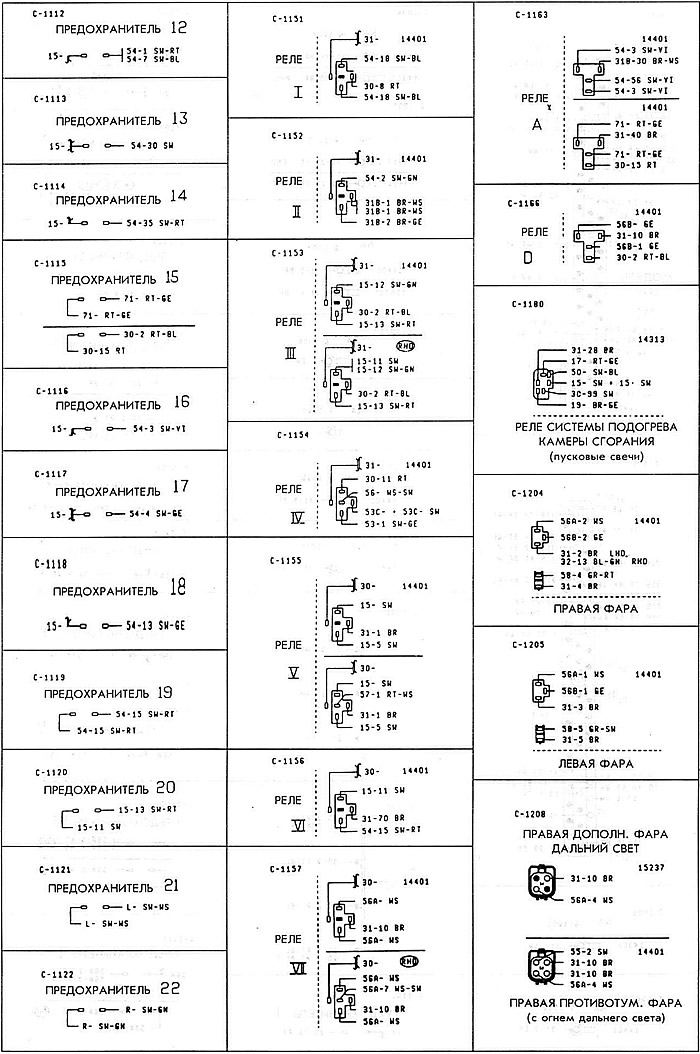

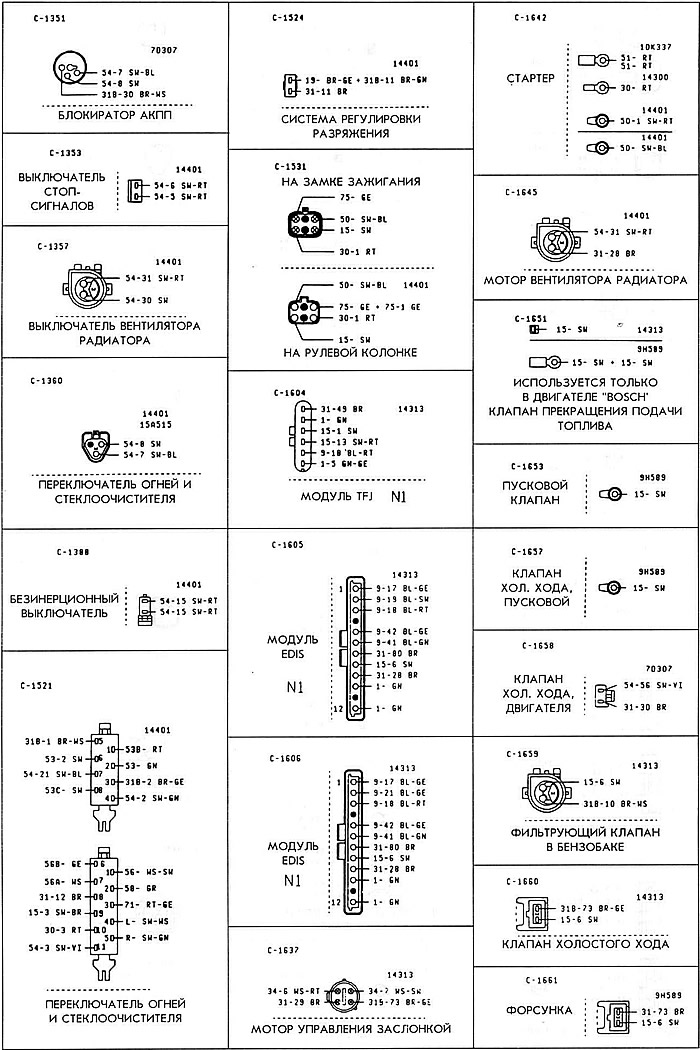

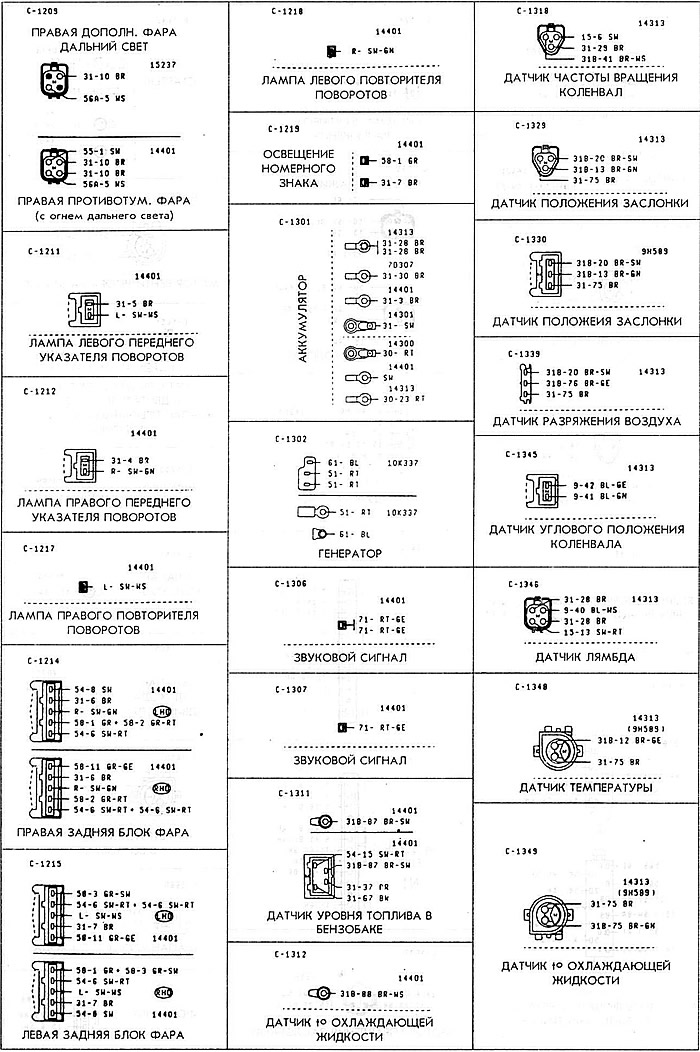

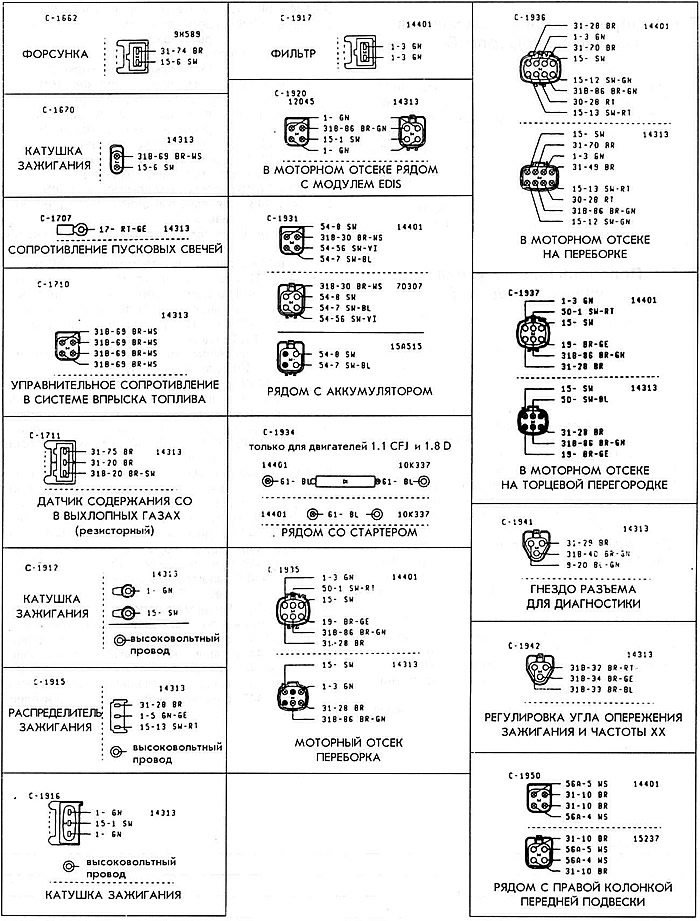

Перечень условных элементов
Главная
Фиеста
Фиеста 2
Электрооборудование
Схемы электрооборудования
Перечень условных элементов
