Схема электрооборудования разделена по контурам. В каждом случае представлен контур начиная от предохранителя и кончая выводом провода массы потребителя. Подача питания на предохранители представлена на второй таблице. Элементы и детали, которые используются в различных контурах повторяются в каждом из этих контуров.

На схемах не указаны сечения или диаметры проводов, а также их цифровые обозначения.

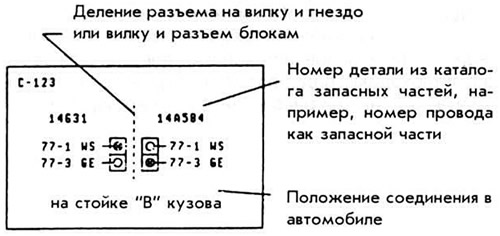

Все разъемные соединения (с -), паяные соединения (s -) и заземление подсоединения массы (g -) дополнительно представлены в информационных частях схемы. На этих дополнительных чертежах находится информация и расположении этих мест на кузове.

На дополнительных чертежах помечен номер соединения, его тип, а также номер и цвет проводов.

Условные обозначение использованные на схемах


Питание от или продолжение на
Символ обозначающий специальное исполнение (например, "Австралия").
Соединение присутствует не во всех разновидностях автомобиля.
Экранированное подсоединение.

АКБ - аккумулятор
выкл. - выключатель
КЛ - контрольная лампа
КС - камера сгорания
ОЖ - охлаждающая жидкость


ПП - плавкий предохранитель
СВТ - система впрыска топлива
УОЗ - угол опережения зажигания
XX - холостой ход
ЭМ - электромотор

Обозначение цветов проводов


BL - голубой
BR - коричневый
GE - желтый
GR - серый
GN - зеленый
RS - розовыйм
RT - красный
SW - черный
VI - фиолетовый
WS - белый
