Модели с тросовым приводом


1. Если вы выполняете проверку после установки нового троса, то прежде всего выжмите педаль полностью 10 раз.

2. Полностью выжмите и удерживайте педаль нажатой. Установите стальную линейку на перегородку и измерьте расстояние до середины резиновой накладки (размер С).

3. Отпустите педаль и измерьте расстояние от перегородки до середины резиновой накладки (размер В). При измерении не смещайте педаль.

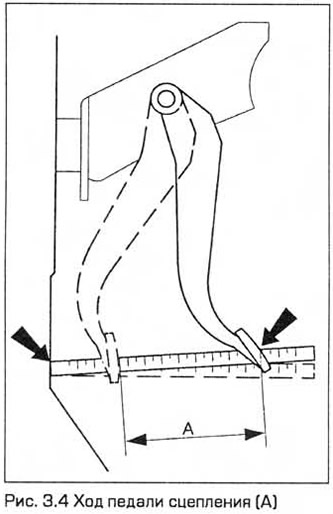

4. Ход педали А = В - С, где размер В (педаль отпущена), размер С (педаль выжата). См. рис. 3.4.



5. Сравните ход педали с регламентируемым значением (см. Технические требования). При необходимости выполните регулировку следующим образом.

6. Снимите воздухоочиститель (глава 4А).

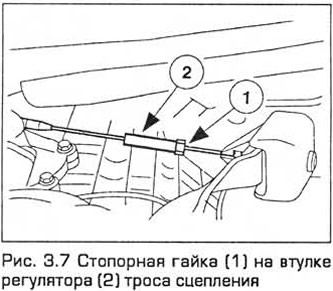

7. Отпустите стопорную гайку на втулке регулятора троса сцепления, которая расположена рядом с рычагом выключения на трансмиссии. Поверните гайку до положения, когда ход педали будет нормальным (см. рис. 3.7).



8. В завершение затяните стопорную гайку.

Модели с гидроприводом


9. Поверните рулевое колесо из положения прямолинейного движения на 30° влево. Закрепите конец рулетки (примотав его лентой) на педали сцепления. Следите, чтобы конец рулетки не шевелился при измерениях.

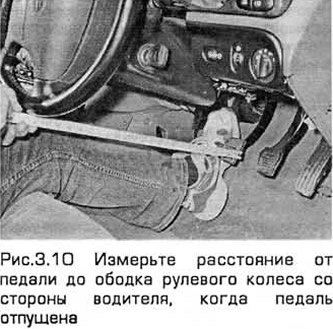

10. Не касаясь педали, измерьте расстояние (размер "С" ) от педали до ободка рулевого колеса со стороны водителя (см. рис.3.10).

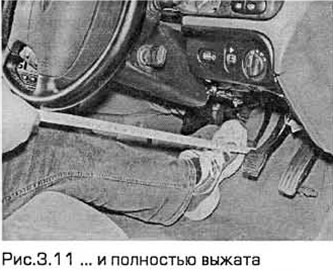

11. Выжмите педаль до упора и снова измерьте расстояние (размер "В") в том же месте (см. рис.3.11.).



12. Ход педали А = В - С, где размер В (педаль выжата), размер С (педаль отпущена).

13. Сравните ход педали с регламентируемым значением (см. Технические требования). При необходимости выполните регулировку следующим образом.

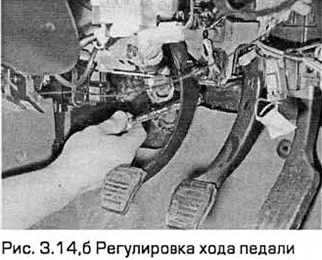

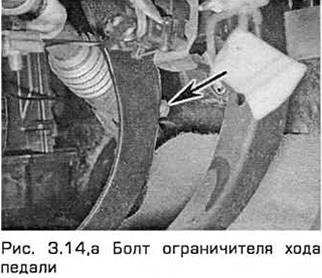

14. Отпустите стопорную гайку на ограничителе хода сцепления (на кронштейне главного цилиндра). Поверните болт ограничителя до положения, когда ход педали будет нормальным (см. рис. 3.14,а,б). В завершение затяните стопорную гайку.
