Компоненты системы центральной блокировки
Кузов. Интерьер. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Кузов > Интерьер > Компоненты системы центральной блокировки
            0


Проверка


1. Эта система имеет режим самотестирования, который включается при срабатывании одного из микровыключателей блокировки восемь раз в течение десяти секунд. Зуммер сигнализирует о включении режима самотестирования, а также о том. что неисправности в системе отсутствуют. При обнаружении неисправности обращайтесь к дилерам. Модуль центральной блокировки содержит также модуль системы аварийной сигнализации.

Снятие


Модуль центральной блокировки/ модуль аварийной сигнализации


2. Для снятия этого модуля предварительно снимите нижнюю правую панель с лицевой панели (модели с правосторонним управлением] или перчаточный ящик (модели с левосторонним управлением),

3. Отсоедините отрицательный провод аккумулятора.

4. Выверните крепежные болты и снимите модуль с кронштейна, расположенного под лицевой панелью.

5. Разъедините электроразъем и снимите модуль.

6. Учтите, что на моделях, не оснащенных противоугонной сигнализацией, используется другой модуль.

Микровыключатель установки/ сброса центральной блокировки (передние двери)


7. Процедура описана в параграфе 14 (снятие ручки передней двери).

Микровыключатель сигнализации открытой двери (центральной блокировки)


8. Процедура описана в параграфах 14, 19 или 22 (снятие цилиндра замка).


Электродвигатели блокировки дверей


9. См. параграф 14.

Электродвигатель блокировки крышки багажника/двери задка


10. Снимите замок (см. параграф 19 или 22).

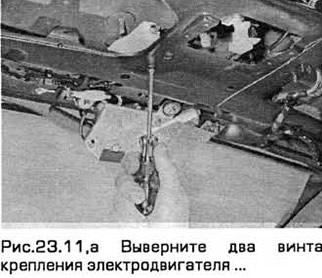

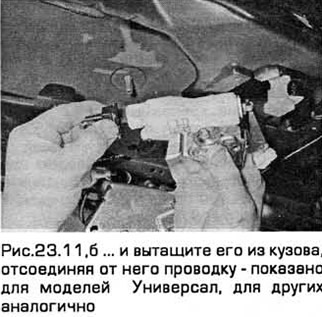

11. Выверните два винта крепления электродвигателя и вытащите его из кузова, отсоединяя от него проводку (см. рис.23.11,а,б).


Установка


12. Установка всех компонентов - в порядке, обратном снятию.
