Снятие


Выключатель и цилиндр замка зажигания


1. Отсоедините отрицательный провод аккумулятора.

2. Выверните крепежные винты (два сверху и три снизу) и снимите верхний и нижний кожухи рулевой колонки.

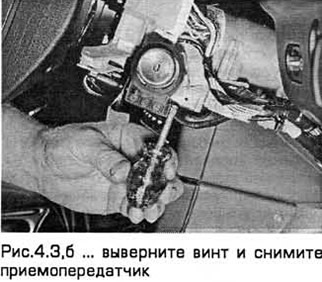

3. На моделях, оснащенных иммобилизатором, снимите приемопередатчик с выключателя зажигания, разъединяя электроразъем и удаляя винт (см. рис.4.3,а,б).

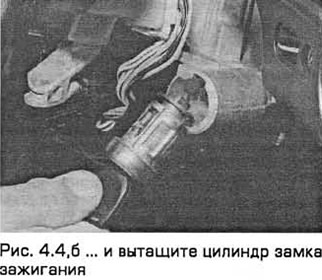

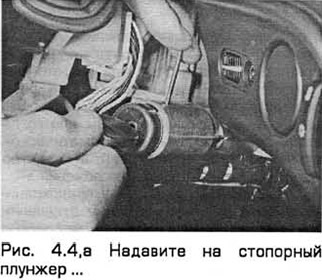

4. Вставьте ключ зажигания и поверните его во вспомогательное положение. Небольшой отверткой или сверлом через отверстие на боковой стороне корпуса замка надавите на стопорный плунжер и вытащите цилиндр замка (см. рис. 4.4,а,б).

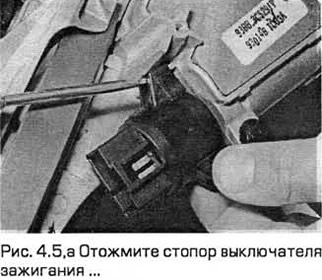

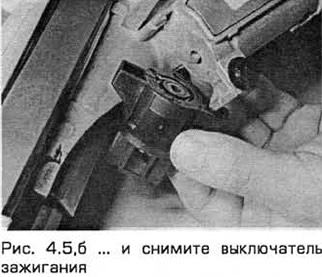

5. Выключатель можно снять с рулевой колонки. Для этого нужно отсоединить электроразъем, а затем отжать стопор выключателя отверткой (см. рис. 4.5,а,б).



Многофункциональный выключатель стеклоочистителя лобового стекла


6. Отсоедините отрицательный провод аккумулятора.

7. Выверните два крепежных винта и снимите верхний кожух рулевой колонки (см. рис.4.7).

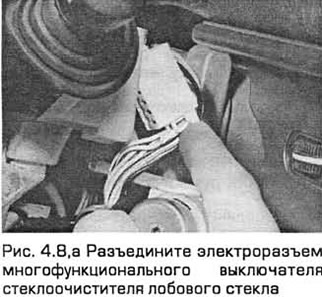

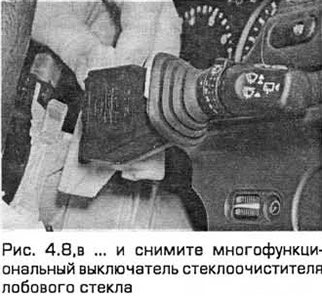

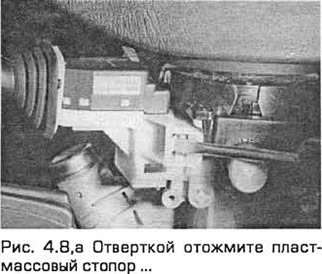

8. Разъедините электроразъем. Отверткой отожмите пластмассовый стопор и вытащите выключатель из рулевой колонки (см. рис. 4.8,а-в).





Блок выключателей дальнего света фар, дополнительных противотуманных фар и задних противотуманных фонарей


Примечание: С июля 1994 г. устанавливается модифицированный выключатель дальнего света фар. Если модифицированный выключатель нужно установить на автомобиль, выпущенный до 1994 г., то для этого потребуется вспомогательный провод. Для получения информации обратитесь к дилерам.


9. Отсоедините отрицательный провод аккумулятора.

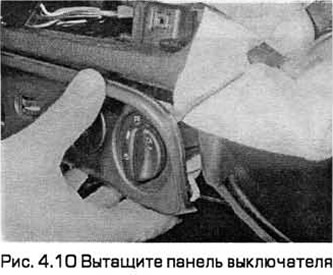

10. Аккуратно вытащите панель выключателя из лицевой панели, с помощью отвертки, подложив под нее тряпку, чтобы не повредить лицевую панель (см. рис. 4.10).

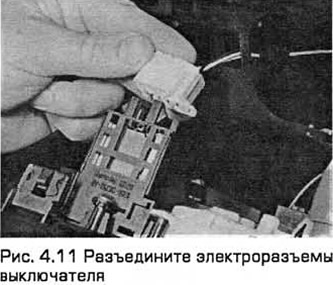

11. Разъедините электроразъемы и снимите панель выключателя (см. рис. 4.11).

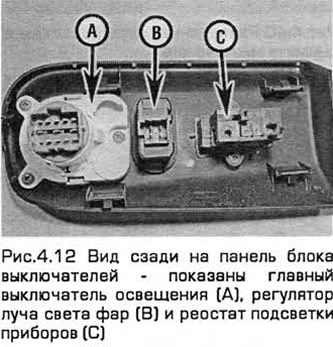

12. Выверните винты и снимите выключатель с панели (см. рис.4.12).



13. Снимите ручку управления выключателя и удалите заглушку и стопор.

14. Сожмите пластмассовые стопоры и снимите переднюю крышку и выключатель.

Реостат подсветки приборов


15. Отсоедините отрицательный провод аккумулятора.

16. Аккуратно вытащите панель выключателя из лицевой панели, с помощью отвертки, подложив под нее тряпку, чтобы не повредить лицевую панель.

17. Разъедините электроразъем. Выверните крепежные винты и снимите реостат с панели.

Регулятор луча света фар


18. Отсоедините отрицательный провод аккумулятора (глава 5А).

19. Аккуратно вытащите панель выключателя из лицевой панели, с помощью отвертки, подложив под нее тряпку, чтобы не повредить лицевую панель.

20. Разъедините электроразъем на тыльной стороне регулятора. Вытащите регулятор из панели.

Выключатель электропривода зеркала,установленного на двери


21. Отсоедините отрицательный провод аккумулятора.


22. Аккуратно вытащите панель выключателя из лицевой панели, с помощью отвертки, подложив под нее тряпку, чтобы не повредить лицевую панель.

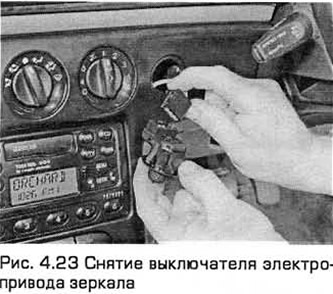

23. Разъедините электроразъем и снимите выключатель (см. рис.4.23).



Блок выключателей указателя поворота, ближнего света и мерцающего сигнала


24. Отсоедините отрицательный провод аккумулятора.

25. Выверните два крепежных винта и снимите верхний кожух рулевой колонки.

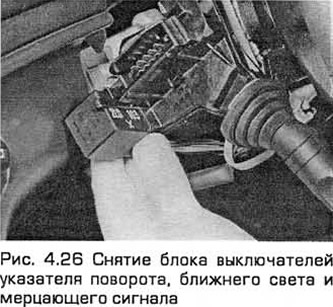

26. Отожмите стопор и вытащите узел выключателей. Затем разъедините электроразъем (см. рис. 4.26).



27. После снятия выключателей вытащите реле указателя поворота (если это требуется).

Выключатель звукового сигнала (рулевое колесо с подушкой безопасности)


28. Снимите подушку безопасности с рулевого колеса (параграф 28).

29. На моделях с устройством поддержания постоянной скорости снимите компоненты выключателя (параграф 21).

30. Разъедините электроразъем, затем выверните два винта (при наличии) и снимите выключатель.

Выключатель звукового сигнала (рулевое колесо без подушки безопасности)


31. Отсоедините отрицательный провод аккумулятора.

32. Осторожно вытащите накладку из средней части рулевого колеса, которая содержит выключатель звукового сигнала.

33. Отсоедините проводку и вытащите выключатель.

Выключатель дистанционного управления радиоприемником


34. Отсоедините отрицательный провод аккумулятора.

35. Выверните два крепежных винта и снимите верхний кожух рулевой колонки.

36. Отожмите стопор и вытащите узел выключателей. Затем разъедините электроразъем.

Выключатель устройства поддержания постоянной скорости


37. см. параграф 21.

Выключатель электростеклоподъемника (одинарный)


38. Отсоедините отрицательный провод аккумулятора.

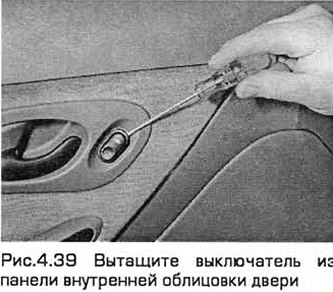

39. Аккуратно вытащите выключатель из панели внутренней облицовки двери, подкладывая тряпку, чтобы не повредить облицовку (см. рис.4.39).

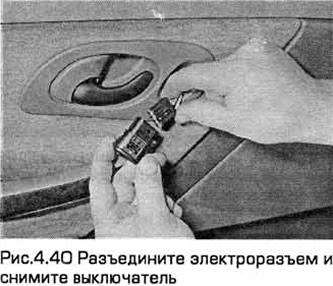

40. Разъедините электроразъем и снимите выключатель (см. рис.4.40).



Выключатель электростеклоподъемника (комбинированный) и изолятор


41. Отсоедините отрицательный провод аккумулятора.

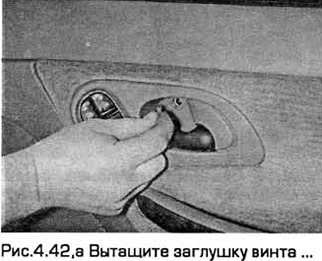

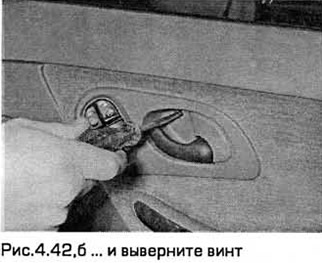

42. Вытащите заглушку винта, расположенного в проеме под внутренней ручкой двери. Выверните винт (см. рис.4.42,а,б).

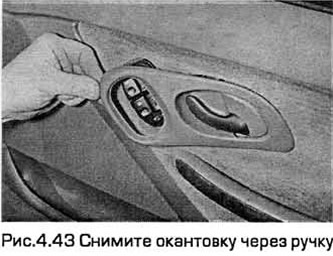

43. Удерживая внутреннюю ручку двери в открытом положении.снимите окантовку через ручку (см. рис.4.43).

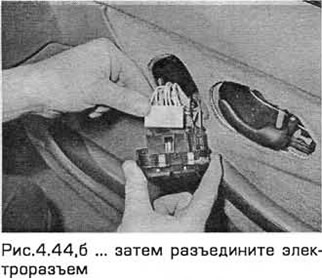

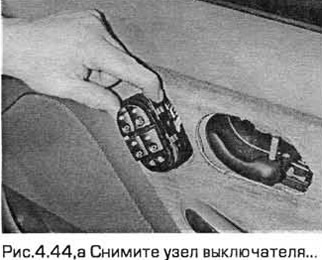

44. Отожмите стопор и снимите узел выключателя. Затем разъедините электроразъем (см. рис.4.44,а,б).



Выключатель электропривода люка


45. Отсоедините отрицательный провод аккумулятора.

46. Аккуратно вытащите выключатель из панели внутренней облицовки двери, подкладывая тряпку, чтобы не повредить облицовку.

47. Разъедините электроразъем и снимите выключатель.

Микровыключатель индикатора включения ручного тормоза


48. Отсоедините отрицательный провод аккумулятора.

49. Снимите центральный пульт (глава 11).

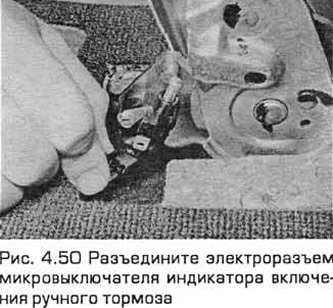

50. Разъедините электроразъем. Затем выверните винт и снимите выключатель с кронштейна опоры рычага ручного тормоза (см. рис. 4.50).



Выключатель режима "экономичный/спортивный" (модели с автоматической трансмиссией)


51. Отсоедините отрицательный провод аккумулятора.

52. Установите нейтраль. Затем вытащите панель индикации положения селектора, подложив под инструмент тряпку, чтобы не повредить облицовку смежных компонентов.

53. Выдавите выключатель из панели и разъедините электроразъем.

Выключатель обогревателя лобового стекла и выключатель обогревателя заднего стекла - модели выпуска до 1996 года


54. Отсоедините отрицательный провод аккумулятора.

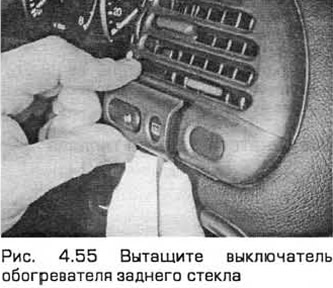

55. Аккуратно вытащите выключатель из панели внутренней облицовки двери, подкладывая тряпку, чтобы не повредить облицовку (см. рис. 4.55).

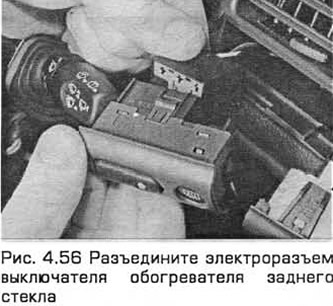

56. Разъедините электроразъем и снимите выключатель (см. рис. 4.56).



Выключатель обогревателя лобового стекла и выключатель обогревателя заднего стекла - модели выпуска с 1997 года


57. Отсоедините отрицательный провод аккумулятора.

58. Аккуратно вытащите из лицевой панели панель главного выключателя освещения с помощью отвертки, подкладывая под нее тряпку, чтобы не повредить лицевую панель. Если это нужно для доступа, разъедините разъемы проводки на выключателях с тыльной стороны.

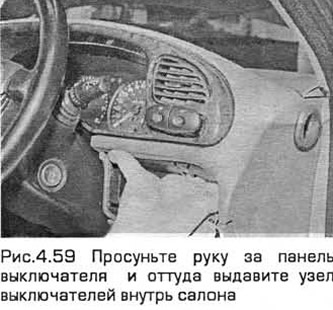

59. Просуньте руку за панель выключателя и оттуда выдавите узел выключателей внутрь салона, но не наоборот, чтобы не повредить выключатели (см. рис.4.59).

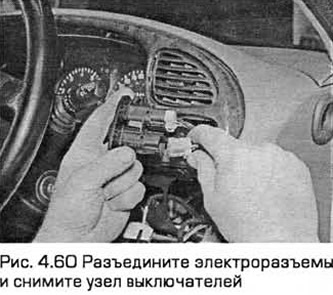

60. Разъедините электроразъемы и снимите узел выключателей (см. рис. 4.60).



Выключатель электропривода регулировки высоты сиденья (одинарный)


61. Отсоедините отрицательный провод аккумулятора.

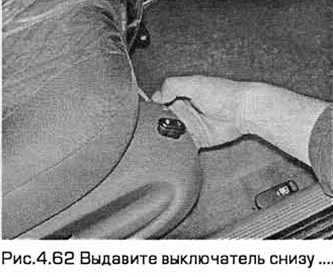

62. Выдавите выключатель снизу (см. рис.4.62).

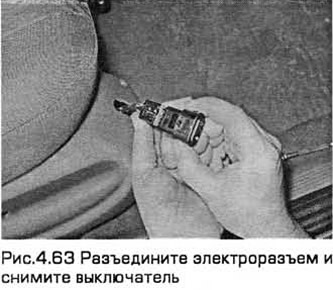

63. Разъедините электроразъем и снимите выключатель (см. рис.4.63).



Выключатель электропривода регулировки сиденья (двухсекционный)


64. Снимите сиденье (глава 11).

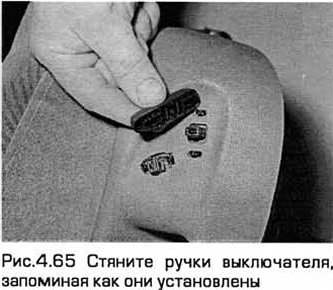

65. Стяните ручки выключателя, запоминая как они установлены (см. рис.4.65).

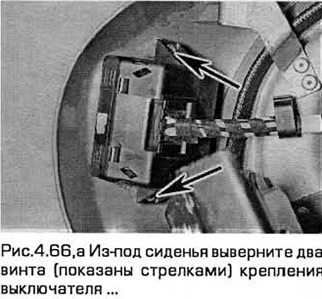

66. Из-под сиденья выверните два винта крепления выключателя и снимите выключатель (см. рис.4.66,а,б).



67. Найдите электроразъем выключателя, отслеживая проводку от него до электроразъема. Разъедините электроразъем.

Выключатель обогрева сиденья - модели выпуска до 1996 года


68. См. пункты 45...47.

Выключатель обогрева сиденья - модели выпуска с 1997 года


69. Отсоедините отрицательный провод аккумулятора.

70. Вытащите аудиоблок (параграф 23).

71. Просуньте руку через проем аудиоблока и выдавите выключатель оттуда внутрь салона.

72. Разъедините электроразъем и снимите выключатель.

Выключатель системы управления силой тяги - модели выпуска до 1996 года


73. См. пункты 45...47.

Выключатель системы управления силой тяги - модели выпуска с 1997 года


74. Отсоедините отрицательный провод аккумулятора.

75. Вытащите аудиоблок (параграф 23).

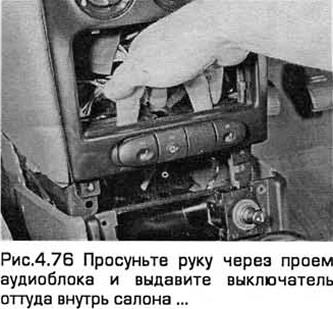

76. Просуньте руку через проем аудиоблока и выдавите выключатель оттуда внутрь салона (см. рис.4.76).

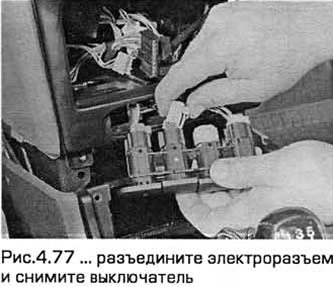

77. Разъедините электроразъем и снимите выключатель (см. рис.4.77).



Переключатель режимов адаптивной подвески


78. См. пункты 45...47.

Микровыключатель сигнализации открытой двери

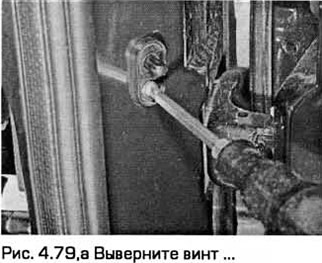

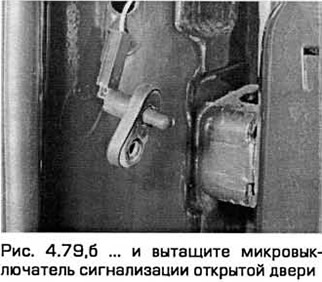

79. Откройте дверь. Затем выверните винт и осторожно вытащите выключатель из стойки (см. рис. 4.79,а,б).



80. Отсоедините провод и привяжите его, чтобы он не провалился в стойку.

Выключатель подсветки багажника


81. Для доступа к выключателю почти всегда необходимо снять компоненты замка (см. соответствующий параграф главы 11).

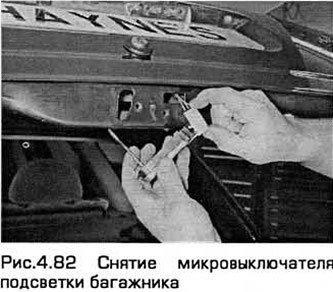

82. Открепите выключатель от замка, разъедините разъем и снимите его с замка (см. рис.4.82).



Выключатель отсечки топлива


83. См. главу 4А.

Установка


84. Установка - в порядке, обратном снятию.
