Двигатель и механизм привода стеклоочистителя лобового стекла
Кузов. Электрооборудование. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Кузов > Электрооборудование > Двигатель и механизм привода стеклоочистителя лобового стекла
            0


Снятие


1. Отсоедините отрицательный провод аккумулятора.

2. Снимите рычаги стеклоочистителя (параграф 15).

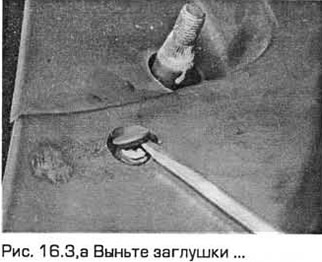

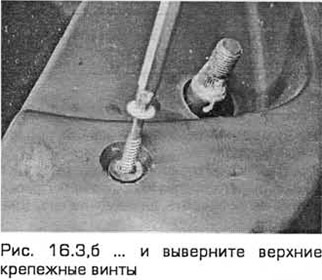

3. Когда капот закрыт, освободите верхнюю кромку решетчатой панели непосредственно перед лобовым стеклом. Для этого выньте заглушки и выверните верхние крепежные винты (см. рис. 16.3,а,б).



4. Откройте капот и зафиксируйте его с помощью стойки.

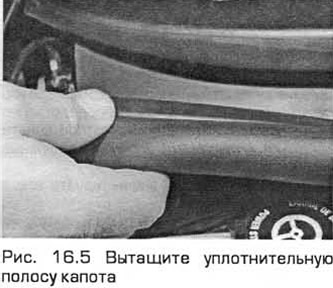

5. Вытащите уплотнительную полосу из поперечной панели, расположенной в задней части моторного отделения (см. рис. 16.5).

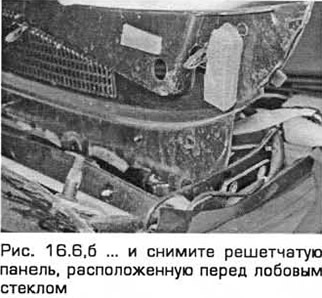

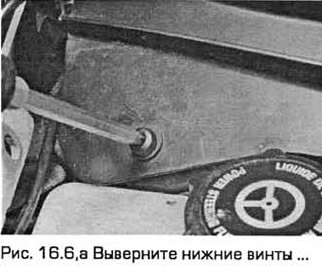

6. Выверните нижние винты и снимите половинки решетчатой панели, расположенной перед лобовым стеклом, извлекая сначала одну сторону, а потом другую (см. рис. 16.6,а,б).

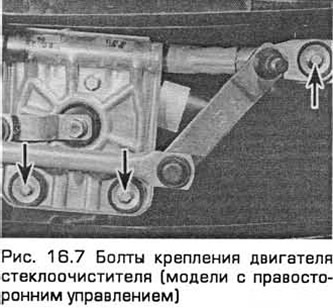

7. Выверните болты крепления двигателя и рычажного механизма к перегородке моторного отделения. На моделях с правосторонним управлением рычажный механизм расположен на перегородке справа (см. рис. 16.7). На моделях с левосторонним управлением - слева.



8. Разъедините электроразъем электродвигателя стеклоочистителя.

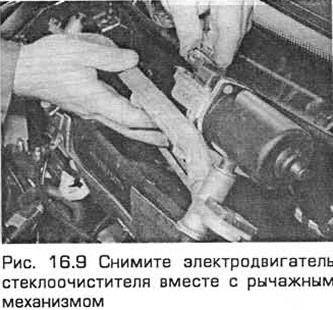

9. Снимите электродвигатель вместе с рычажным механизмом с перегородки (см. рис. 16.9).



10. Пометьте положение рычага двигателя на его опорной плите. Затем отверните центральную гайку (см. рис. 16.10).




11. Выверните болты крепления двигателя и отделите его от рычажного механизма.

Установка


12. Установка - в порядке, обратном снятию. Затяните болты двигателя требуемым моментом. Регламентируемый момент затяжки болтов для старого двигателя меньше, чем момент затяжки болтов для нового двигателя. Перед установкой рычага двигателя, убедитесь в том, что двигатель находится в исход! гам положении. Проверьте совмещение рычажного механизма с рычагом двигателя.
