Замена браве предњих врата

Биће вам потребни: кључеви ТОРКС Т20 и Т30, одвијач са равним сечивом.

1. Скините пресвлаке предњих врата (погледајте Уклањање и постављање облоге предњих врата).



2. Уклоните унутрашњу ручку покретача браве са унутрашње плоче врата (погледајте Замена унутрашње ручке браве предњих врата).

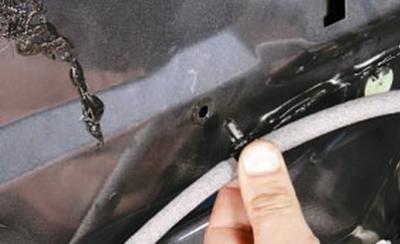

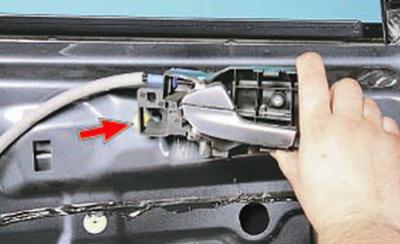

3. Подигните држач кабла унутрашње ручке..



4….уклоните га са унутрашње плоче врата.

НАПОМЕНА: Потребно је уклонити унутрашњу ручку јер је тешко одвојити погонски кабл са браве инсталиране на вратима. Погодније је уклонити браву заједно са каблом, а да бисте одвојили кабл од ручке, потребно је да га уклоните.

5. Уклоните електрични прозор предњих врата (погледајте Замена подизача прозора предњих врата).

6. Уклоните спољну ручку предњих врата (погледајте Замена спољне ручке и прекидача предњих врата).

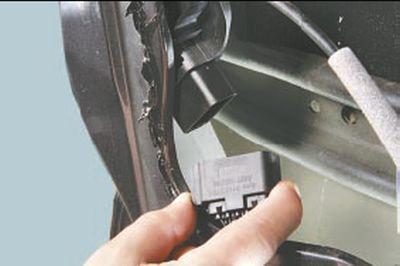

7. Док притискате резу, одвојите блок снопа каблова за електричну браву браве предњих врата.

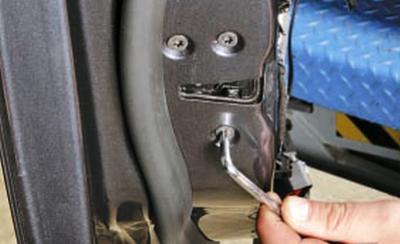

8. Изврните три завртња за причвршћивање браве на задњој страни врата.

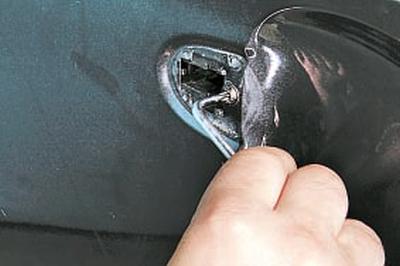

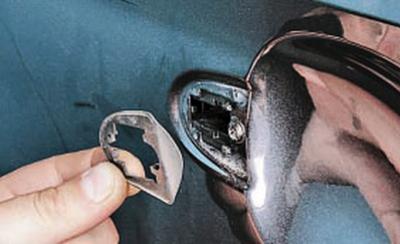

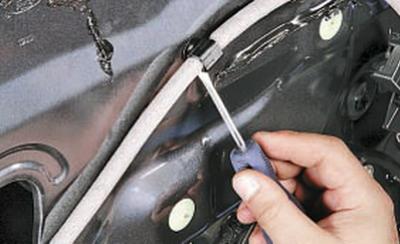

9. Уклоните предњу заптивку спољне ручке..




10.... уклоните завртањ који причвршћује браву за спољну плочу врата..

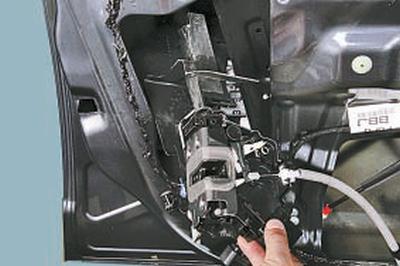

11.... и уклоните браву извлачењем кроз технолошку рупу на панелу врата.

НАПОМЕНА: Овако изгледа брава предњих врата уклоњена са унутрашњом ручком и спољном основом ручке.

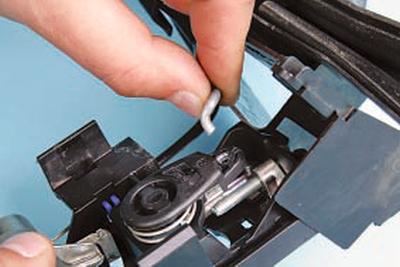

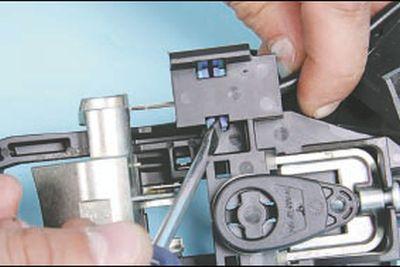

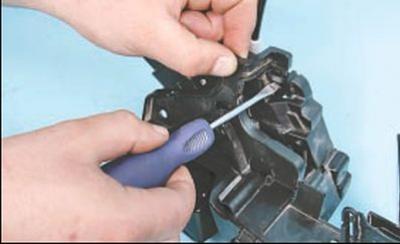

12. Да бисте уклонили основу спољне ручке, притисните шрафцигером раме за причвршћивање на конектор за закључавање..




13….и уклоните основу ручке са конектора.



14. Одвојите промају од полуге прекидача за закључавање.

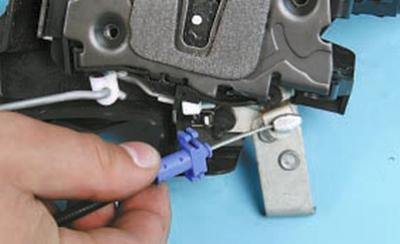

15. Користите одвијач да раширите две стезаљке граничника омотача кабла.

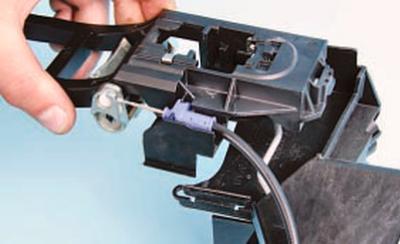

16. Уклоните граничник омотача са држача и подигните омотач кабла тако да кабл буде у равни са жлебом на ручици..

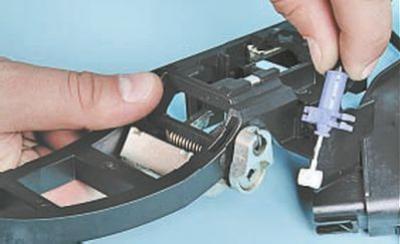

17….извуците врх кабла из отвора на полузи…

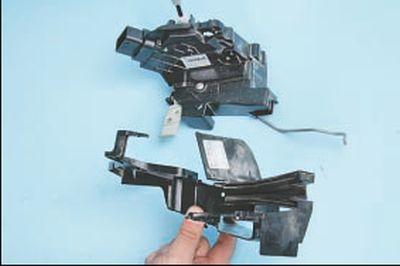

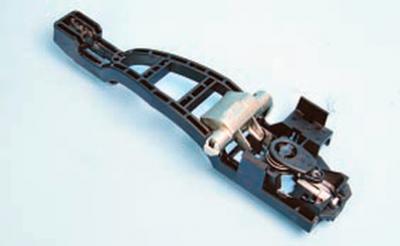

18….и уклоните основу спољне ручке.

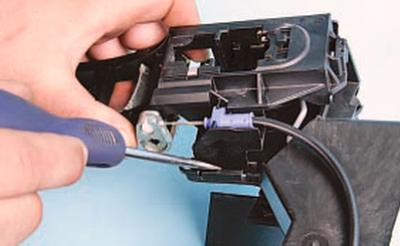

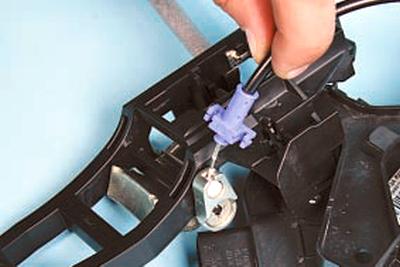

19. Да бисте уклонили кабл, отворите два држача граничника омотача кабла спољне ручке помоћу одвијача и уклоните граничник омотача из држача.

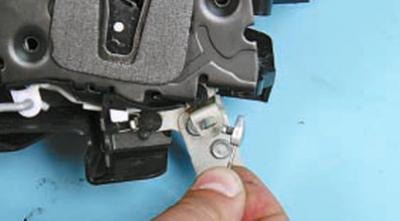

20. Окрените врх кабла тако да се његова правоугаона избочина поклопи са жлебом полуге..

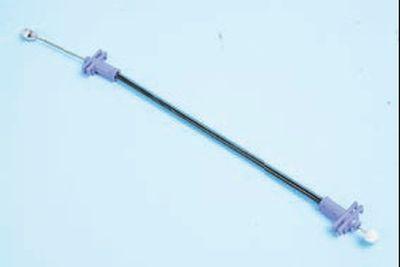

21.... и уклоните кабл спољне ручке предњих врата.

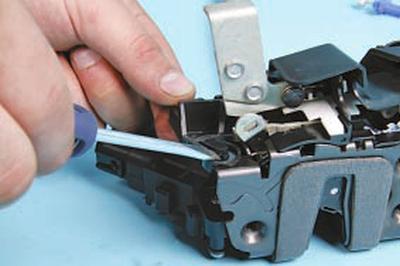

22. Да бисте уклонили конектор, притисните шрафцигером браву конектора и држећи је у притиснутом стању..



23….притиснути другу резу…



24.... и уклоните конектор из браве.

25. Инсталирајте браву предњих врата и све уклоњене делове обрнутим редоследом од уклањања.
