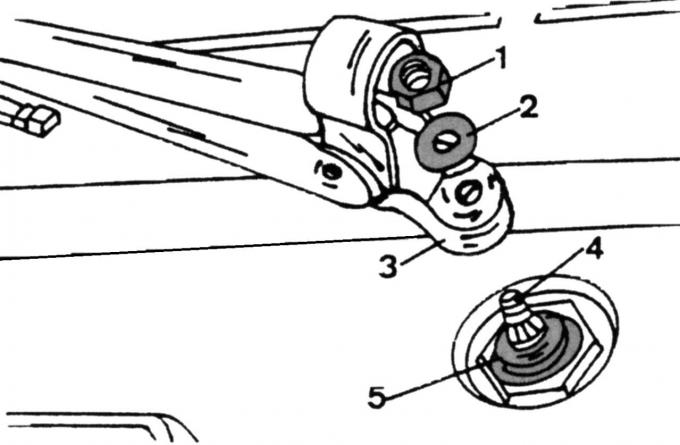

Цртање. 294. Уклањање и уградња крака брисача: 1 - навртка; 2 - подлошка; 3 - ручица брисача ветробранског стакла; 4 — вретено брисача ветробранског стакла; 5 - матица
Пре замене лежаја брисача, уклоните само аеродинамичку заштиту и уклоните ручицу брисача као што је горе описано. На сл. 294 показује како је полуга причвршћена за вретено.
Замените лежај брисача на следећи начин:
- уклоните облогу у моторном простору директно испод ветробранског стакла, као што је горе описано;
- одврните завртње крака брисача (погледајте опис изнад) и уклоните цео склоп брисача;
- извуците погон брисача посебним кључем из вијака са кугличном главом;
- скините поклопац на крају осовине вретена, притисните прстен за закључавање опруге који се налази иза њега и уклоните обе специјалне подлошке, као и опружне подлошке, обратите пажњу на њихову локацију и редослед уклањања;
- поставите ново вретено обрнутим редоследом, подмазујући га пре монтаже.
Инсталација се врши обрнутим редоследом од уклањања. Затегните причвршћивање крака брисача на обртни момент од 8 Нм.
