Мењач са осовином (возила до 07.2000) — монтажа (Фокус 1)

Специјални алат

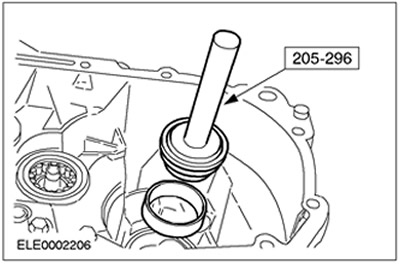

	Инсталатер прстена/заптивке задњег точка 205-296 (15-085)

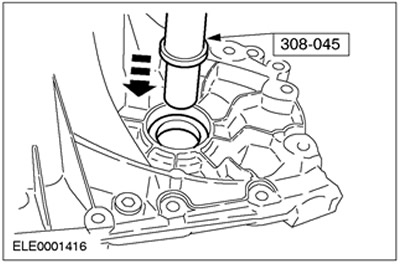

	308-045 Инсталатер уљне заптивке конзоле кућишта мењача (16-015)
	Инсталатер за уљну заптивку улазног вратила 308-039 (16-018)
	Инсталатер прстена лежаја улазног вратила 308-041 (16-020)
	308-076 Алат за уградњу потпорног прстена улазног вратила (16-031)

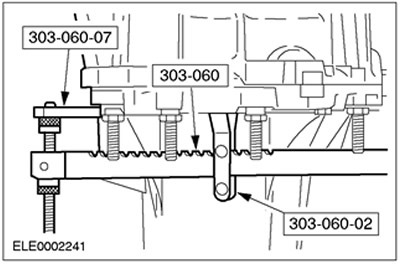

	Компресор опруге вентила 303-060 (21-024)
	Адаптер за 303-060 303-060-02 (21-024-02)
	Адаптер за 303-060 303-060-07 (21-024-07)

Општа опрема:

Притисните
Индикатор бирања
Статив са магнетном базом за индикатор бројчаника

Име	Спецификација
Универзални заптивач (Hylomar)	ESEE-M4G1008-A
Заптивач завршних капица	WSE-M4G323-A4
Заптивач за кућиште мењача	WSK-M2G348-A5
течност за пренос	WSD-M2C200-C

1. Пажљиво очистите и проверите све делове пре склапања.

Подмазати све радне површине. За то се користи течност за пренос.

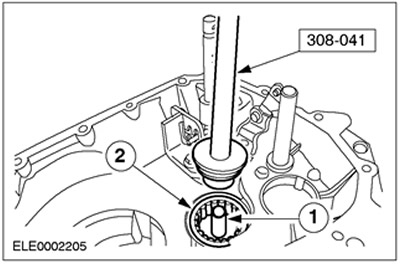

2. Инсталирајте ваљкасти лежај излазног вратила заједно са унутрашњим прстеном лежаја.

1. Уградите млазницу за уље.
2. Инсталирајте ваљкасти лежај.

3. Инсталирајте унутрашњи прстен лежаја диференцијала.

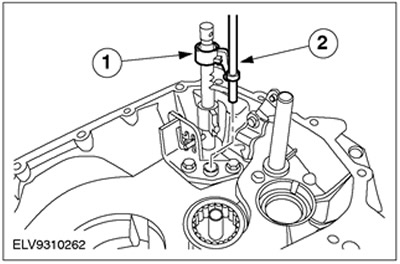

4. Инсталирајте 5./повратну осовину за одабир са чауром за закључавање мењача.

1. Навлака за закључавање мењача
2. 5./повратна осовина за одабир

НАПОМЕНА: Положај уградње зупчаника за ход уназад

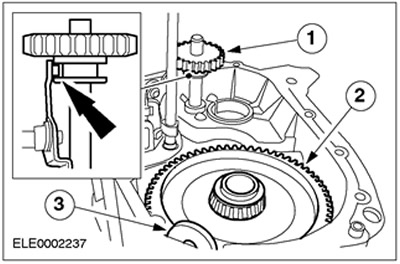

Уградите зупчаник за ход уназад, склоп диференцијала и трајни магнет.

1. Зупчаник за ход уназад
2. Диференцијал
3. Стални магнет

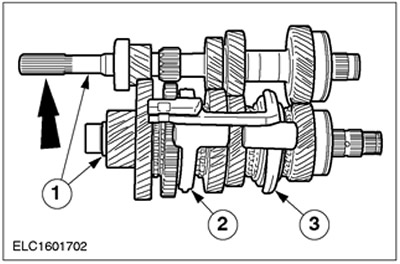

6. Припремите улазна и излазна вратила за уградњу.

1. Укључите улазну и излазну осовину.
2. Померите виљушку за 1/2 смену у положај за уградњу.
3. Померите виљушку за 3./4. смену у положај за уградњу.

3. Померите виљушку за 3./4. смену у положај за уградњу.

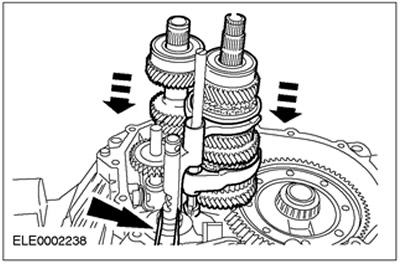

7. Инсталирајте примарну и секундарну осовину.

Да бисте олакшали инсталацију, спојите гумени каиш на осовину мењача.
Убаците улазну осовину на дубину од приближно 50 мм и лагано окрените у страну.
Убаците излазно вратило до нивоа улазног вратила и поново укључите зупчанике.
Проверите положај улазног и излазног вратила.

Проверите положај улазног и излазног вратила.

НАПОМЕНА: Уградите нови доњи причврсни прстен.

Уградите водећу чахуру вратила бирача.

1. Инсталирајте водећу чауру.
2. Уградите доњи причврсни прстен.

НАПОМЕНА: Инсталирајте нови горњи причврсни прстен.

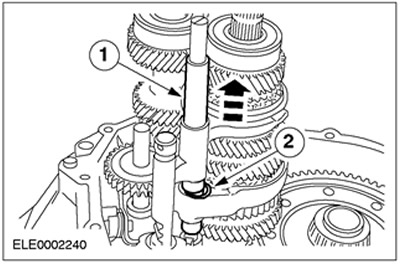

Повежите горњи прстен за чахуру вођице вратила мењача.

1. Повуците водећу чауру.
2. Уградите горњи причврсни прстен.

10. Пребаците унутрашњу полугу мењача у 5. брзину.

Окрените осовину мењача у смеру казаљке на сату док не дође до канала за мењање степена преноса уназад/5. степена преноса, а затим га гурните надоле.

Окрените осовину мењача у смеру казаљке на сату док не дође до канала за мењање степена преноса…

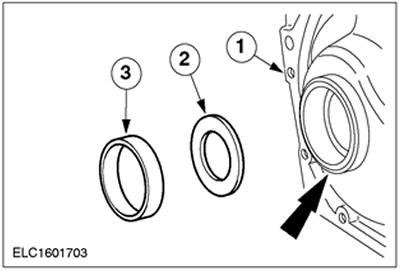

11. Инсталирајте подлошку и причврстите је централним ударцем.

1. Мењач
2. Гауге (дебљине 3,8 мм)
3. Унутрашњи прстен лежаја

12.

НАПОМЕНА: Темељно очистите површину за спајање.

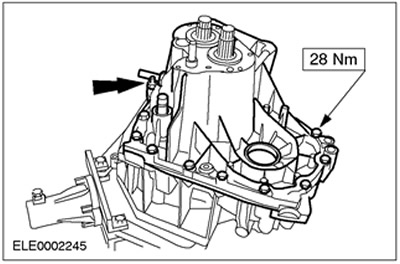

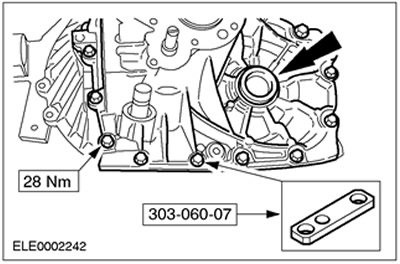

Саставите кућиште мењача.

Повежите специјални алат дугим вијком.
Уметните процесне утикаче.
Затегните завртње.
Окрените мењач за 180 степени.

13. Прикључите специјални алат. Уклоните технолошке утикаче.

14. Припремите диференцијал за мерења.

Окрените склоп диференцијала најмање десет пута како бисте омогућили да се лежајеви стану у стабилан положај.

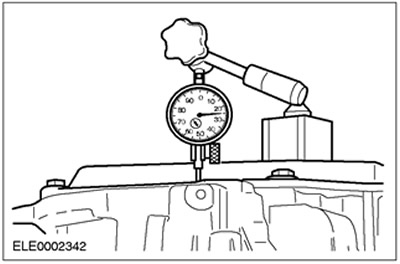

Поставите индикатор за бирање са стативом са магнетном базом и поставите га на «нула».

Поставите индикатор за бирање са стативом са магнетном базом и поставите га на «нула».

15.

НАПОМЕНА: Поновите претходни и овај корак три пута и израчунајте просечну вредност.

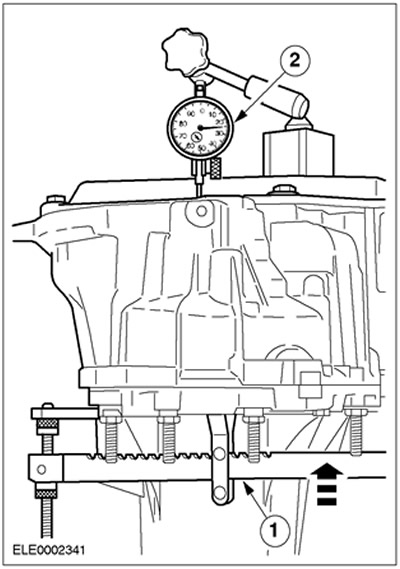

Измерите крајњи зазор диференцијала.

1. Помоћу специјалног алата подигните диференцијал.
2. Очитајте.
Пример:
1. резултат мерења: 0,73 мм
2. резултат мерења: 0,74 мм
3. резултат мерења: 0,72 мм
Просечна вредност = 0,73 мм + 0,74 мм + 0,72 мм/3 = 0,73 мм
Дебљина коришћене подлошке мора да се заокружи наниже за резултате до 0,05 или мање после децималне запете и заокружи навише за резултате који почињу од 0,06 или више после децималне запете.
Обезбеђене су подлошке за подешавање дебљине од 0,1 мм до 1,1 мм са резолуцијом од 0,1 мм.
Пређите на следећу ставку.

16. Одредите дебљину заптивке за уградњу (пример).

Дебљина подметача =
Дебљина мерача (3,80 мм) +
Просечна вредност (0.73мм) +
Предоптерећење лежаја (0.14) -
Дебљина подлошке Беллевилле (4,42 мм) =
3,80 мм + 0,73 мм + 0,14 мм - 4,42 мм = 0,25 мм
Дебљина подлошке треба да буде 0,25 мм, након заокруживања - 0,20 мм.

17. Одвојени делови кућишта преноса.

Уметните горње процесне чепове.
Окрените мењач за 180 степени.
Одвојите индикатор точкића заједно са стативом и специјалним алатом.

Одвојите индикатор точкића заједно са стативом и специјалним алатом.

18. Уклоните унутрашњи прстен лежаја заједно са подлошком.

19.

НАПОМЕНА: Беллевилле подлошке додирују унутрашњи пречник.

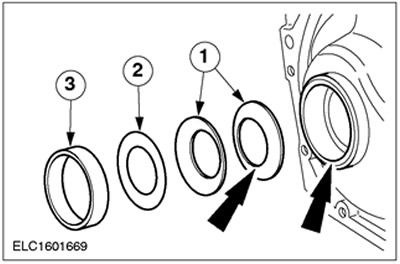

Уградите подлошку за подешавање (заокружено) дебљине и причврстите га централним ударцем.

1. Беллевилле подлошке
2. Подешавање облоге израчунате дебљине.
3. Инсталирајте унутрашњи прстен лежаја и поправите га пробијањем ивице кућишта радилице.

3. Инсталирајте унутрашњи прстен лежаја и поправите га пробијањем ивице кућишта радилице.

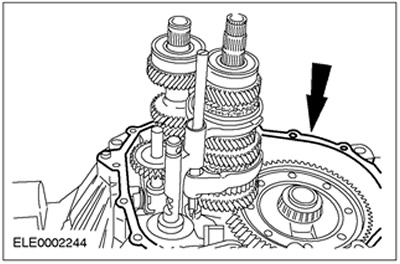

20. Равномерно нанесите заптивач на кућиште мењача.

21.

НАПОМЕНА: Затегните вијке на 33 Нм.

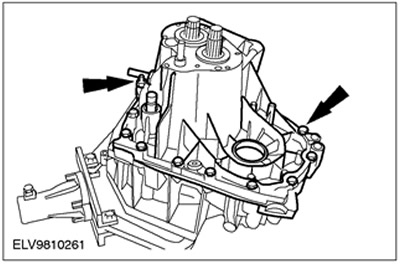

Саставите кућиште мењача и равномерно затегните завртње.

22.

НАПОМЕНА: Уградите нове причврсне прстенове на улазну и излазну осовину.

НАПОМЕНА: Користите дрвени блок.

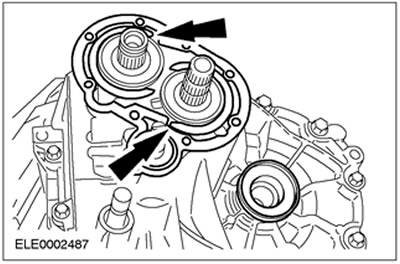

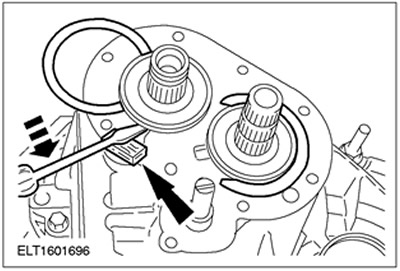

Уградите прстенасте прстенове на улазну и излазну осовину.

23.

НАПОМЕНА: Окрените прстенасте прстенове тако да налегну у изрезе заптивке.

НАПОМЕНА: Поставите нову заптивку на кућиште 5. степена преноса.

Уградите заптивку кућишта 5. степена преноса. Уметните процесне утикаче.

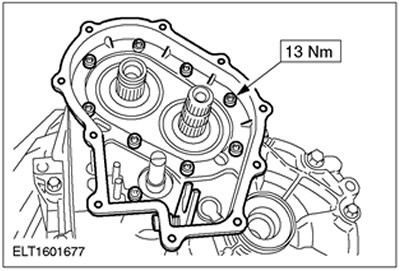

24. Инсталирајте кућиште 5. степена преноса.

25.

ОПРЕЗ: Одвојите мењач од монтажног постоља и извршите следеће кораке на преси.

НАПОМЕНА: Кућиште мењача не сме да стоји на столу за пресовање. Наслоните клинове улазног вратила на пресе.

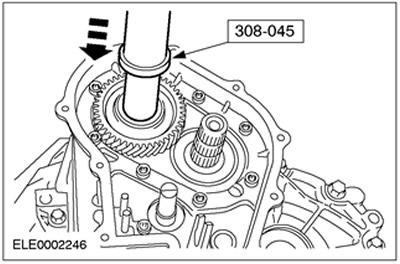

Притисните 5. зупчаник на улазну осовину помоћу пресе.

Одвојите мењач од монтажног постоља.
Притисните 5. брзину помоћу притиска.
Подржите мењач на монтажном постољу.

26.

НАПОМЕНА: Уградите нови причврсни прстен 5. зупчаника.

Уградите ускочни прстен 5. зупчаника.

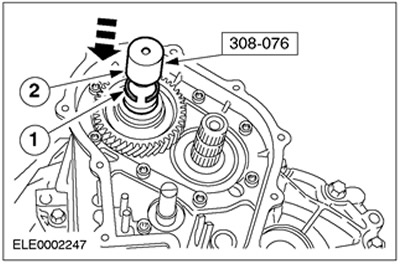

1. Поставите осигурач на специјални алат.
2. Инсталирајте специјални алат и поставите осигурач.

2. Инсталирајте специјални алат и поставите осигурач.

27.

НАПОМЕНА: Идентификација положаја уградње синхронизатора.

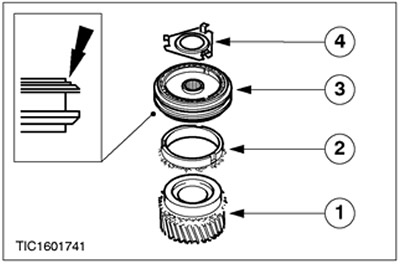

Саставите синхронизатор 5. степена преноса.

1. 5. брзина
2. Прстен синхронизатора
3. Синхронизатор
4. Трака за закључавање

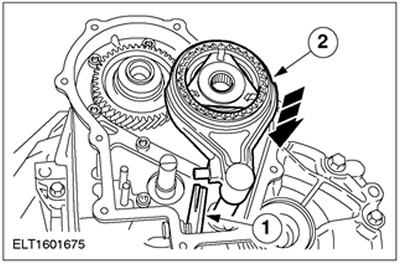

28. Инсталирајте синхронизатор 5. степена преноса заједно са виљушком за избор степена преноса.

1. Окрените драјв диск нагоре.
2. Инсталирајте синхронизатор 5. степена преноса тако да дође до погонске плоче.

2. Инсталирајте синхронизатор 5. степена преноса тако да дође до погонске плоче.

29.

НАПОМЕНА: У овој фази немојте затезати вијак главчине за избор степена преноса.

НАПОМЕНА: Уградите нови причврсни прстен 5. зупчаника.

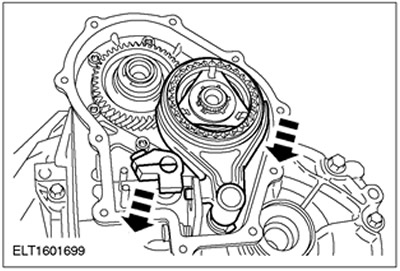

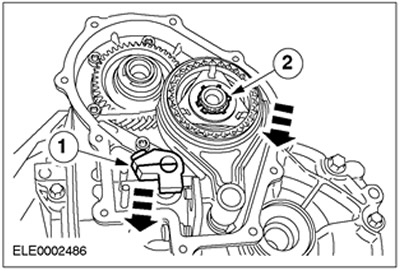

Уградите синхронизатор 5. степена преноса и виљушку бирача.

1. Инсталирајте прст бирача мењача.
2. Уградите ускочни прстен синхронизатора 5. степена преноса.

2. Уградите ускочни прстен синхронизатора 5. степена преноса.

30.

НАПОМЕНА: Инсталирајте само са мењачем у неутралном положају.

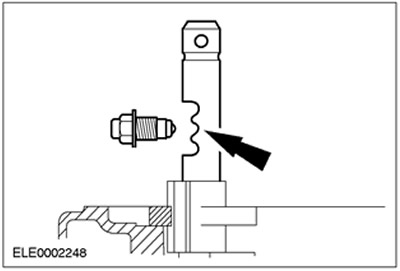

Положај уградње механизма за закључавање вратила мењача.

31.

НАПОМЕНА: Инсталирајте само са мењачем у неутралном положају.

Успоставити механизме блокирања избора трансфера.

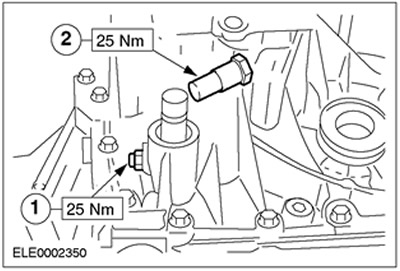

Нанесите универзални заптивач (Hylomar) за резбарење.
1. Главни механизам за закључавање
2. Механизам за закључавање 5. степена преноса

2. Механизам за закључавање 5. степена преноса

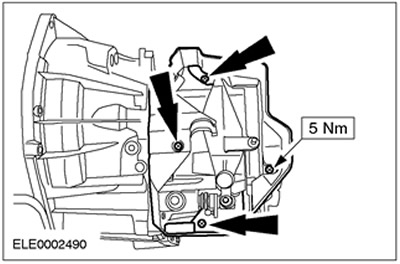

32. Успоставите крак каблова комутације и избора преноса. Инсталирајте поклопце.

33.

НАПОМЕНА: Инсталирајте механизам за закључавање 5. степена преноса.

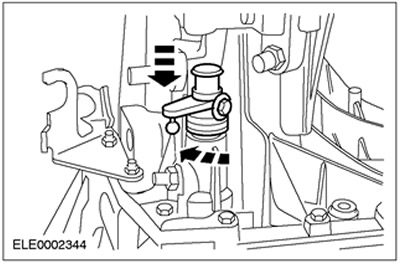

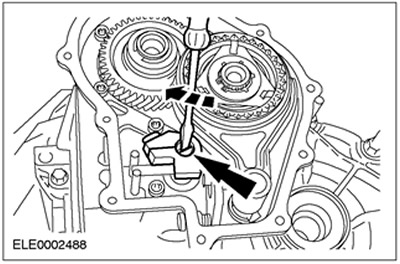

Укључите 5. брзину. Притисните виљушку мењача заједно са прстом мењача.

34. Укључите 5. брзину. Окрените осовину мењача у смеру казаљке на сату за цео ход.

35. Укључите 5. брзину. Окрените осовину мењача у смеру казаљке на сату до пуног хода и уметните вратило.

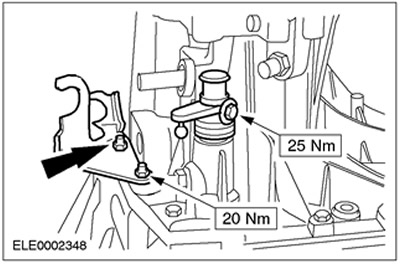

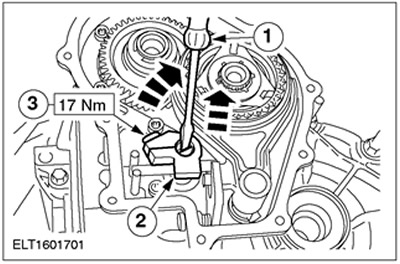

36. Подесите прст за избор степена преноса.

1. Окрените мењач у смеру казаљке на сату и гурните га надоле.
2. Подигните прст бирача степена преноса да бисте уклонили крај пуштања.
3. Затегните завртње у овом положају.

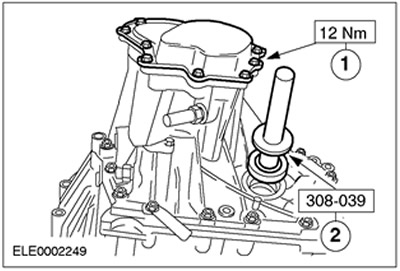

37. Инсталирајте завршни поклопац и уљну заптивку улазног вратила.

1. Инсталирајте завршну капу користећи заптивач за крај.
2. Уметните уљну заптивку улазног вратила док не кликне на своје место.
Уметните процесне утикаче.

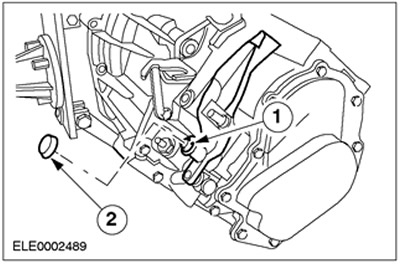

38. Инсталирајте ручицу мењача.

1. Уградите причврсни прстен.
2. Поставите поклопац.

39. Поставите поклопац кабла мењача.

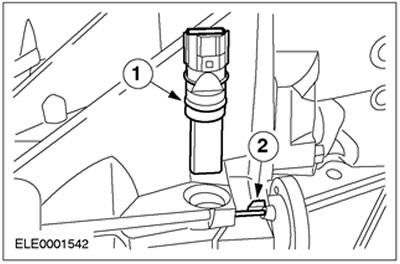

40. Инсталирајте сензор брзине возила (VSS).

1. Повежите ВСС сензор.
2. Уметните иглу.

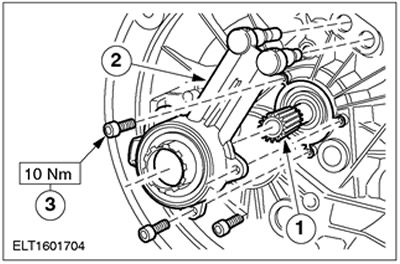

41. Инсталирајте уљну заптивку улазног вратила и помоћни цилиндар квачила.

1. Поравнајте положај уљне заптивке улазног вратила.
2. Проверите положај помоћног цилиндра квачила.
3. Равномерно затегните завртње. Док то радите, притисните уљну заптивку улазног вратила у кућиште мењача.
