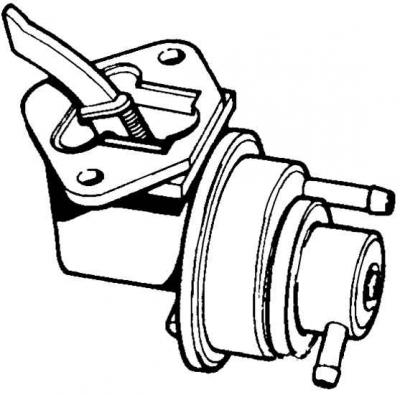

ОХВ пумпа за гориво мотора

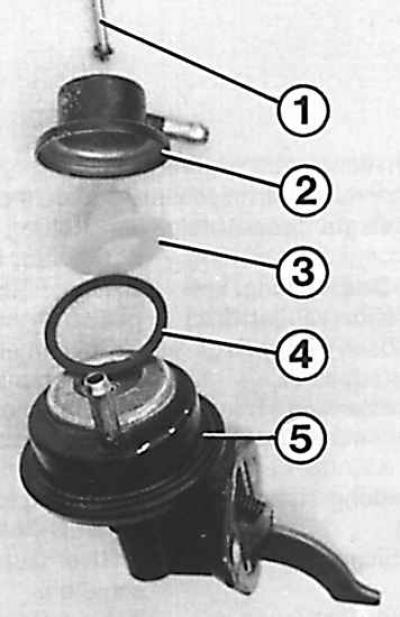

ОХВ елементи пумпе за гориво
1 - вијак; 2 - поклопац; 3 - филтер; 4 - заптивни прстен; 5 - пумпа

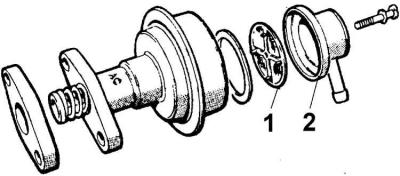

ЦВХ пумпа за гориво мотора
1 - мрежасти филтер; 2 - поклопац

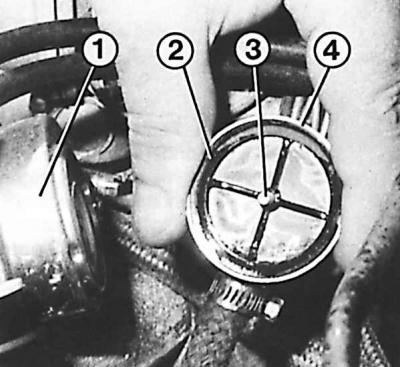

Уклањање поклопца пумпе за гориво
1 – кућиште пумпе за гориво; 2 - заптивни прстен; 3 - вијак; 4 - поклопац
На ОХВ моторима, пумпа за гориво је постављена на блок мотора и покреће се полугом из ексцентра брегастог вратила.
На ЦВХ моторима, пумпа за гориво је постављена на главу цилиндра и покреће се потисном шипком из брегастог вратила.
Да бисте уклонили пумпу, одвојите црева за гориво од пумпе, укључите их утикачем, а затим одврните матице за причвршћивање и уклоните пумпу.
Када уграђујете пумпу за гориво на ЦВХ мотор, проверите инсталацијски размак пумпе.
Провера инсталационог размака пумпе
1. Уклоните точку са главе цилиндра.
2. Очистите површине које се спајају.
3. Инсталирајте пумпу за гориво без потиска и заптивке и затегните причврсне навртке обртним моментом од 2–4 Нм.
4. Користите мерач за мерење да измерите зазор између прирубнице пумпе и главе. Ако је размак већи од 0,25 мм, пумпа за гориво се мора заменити.
Тест пумпе
1. Уклоните довод горива из карбуратора и ставите га у контејнер.
2. Одвојите жицу ниског напона са намотаја за паљење и укључите стартер. Током нормалног рада пумпе, гориво ће излазити из црева у налетима.
3. Да бисте очистили пумпу за гориво, одврните монтажни вијак.
4. Уклоните поклопац пумпе за гориво (види сл. Уклањање поклопца пумпе за гориво).
5. Уклоните мрежасти филтер и темељно га очистите.
