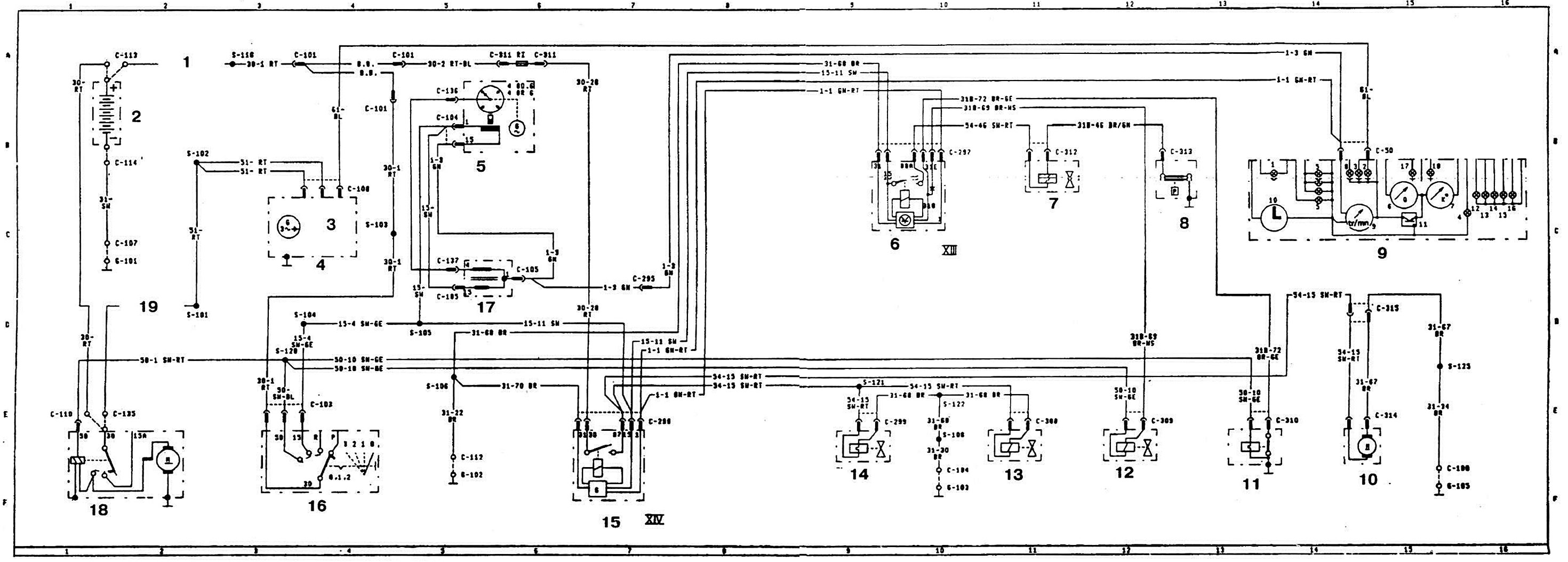

Шема ожичења Форд за убризгавање горива «Escort» издање 1983 - 1985
1 и 19 - топљиви прикључак; 2 - пуњива батерија 12 В; 3 - регулатор напона; 4 - генератор; 5 - сензор-дистрибутер; 6 - релеј сензора брзине; 7 - вентил принудног празног хода; 8 - прекидач гаса; 9 - инструмент табла; 10 - електромотор пумпе за гориво; 11 - временски релеј; 12 - стартна млазница; 13 - вентил за додатни довод ваздуха; 14 - регулатор притиска; 15 - релеј за убризгавање КСИВ; 16 - прекидач за паљење са уређајем против крађе; 17 - калем за паљење; 18 - стартер.
