Дијаграм повезивања показивача правца аутомобила «Орион»

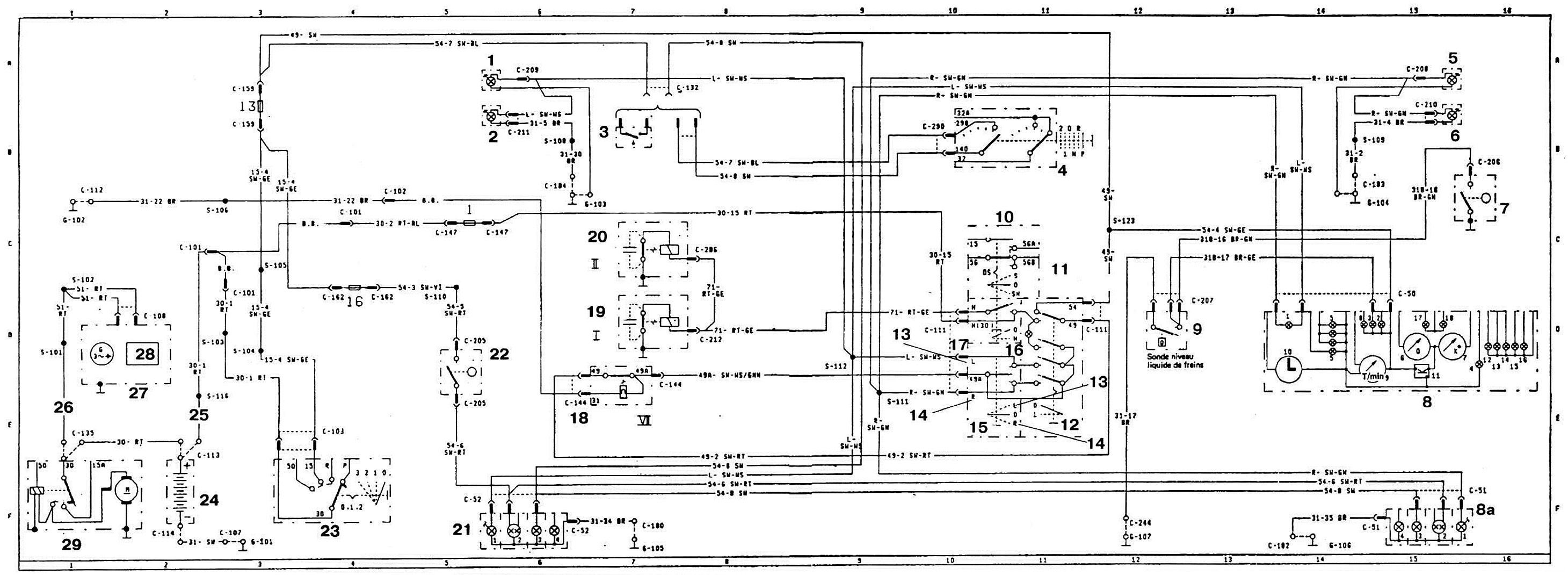

Шема ожичења за показиваче правца возила «Orion».

1 - леви бочни показивач правца; 2 - предњи леви показивач правца; 3 - прекидач за рикверц; 4 - прекидач за закључавање аутоматског мењача; 5 - бочни десни показивач правца; 6 - предњи десни показивач правца; 7 - прекидач паркирне кочнице; 8 - инструмент табла; 8 а - десно задње светло; 9 - сензор нивоа кочионе течности; 10 - прекидач за дуго / кратко светло; 11 - прекидач на стубу волана; 12 - показивачи правца у алармном режиму; 13 - лав; 14 - аве.; 15 - показивачи правца у режиму показивача правца; 16 - светлосна сигнализација; 17 - звучни сигнал; 18 - ВИИ релеј - прекидач показивача правца; 19 - штафета И сирене; 20 - ИИ релеј звучног сигнала; 21 - лево задње светло; 22 - прекидач стоп светла; 23 - прекидач за паљење са уређајем против крађе; 24 - батерија (батерија 12 В; 25 и 26 - топљиви прикључак; 27 - генератор; 28 - регулатор напона; 29 - стартер.
