Замена блока управления наружным освещением и подсветкой комбинации приборов

Вам потребуется отвёртка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Откройте левую переднюю дверь.

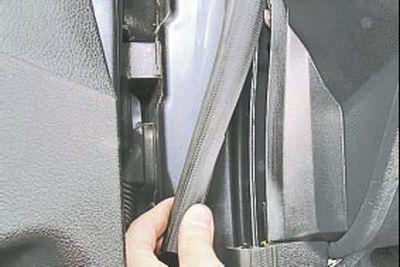

3. Снимите с отбортовки проема двери конец уплотнителя проема.

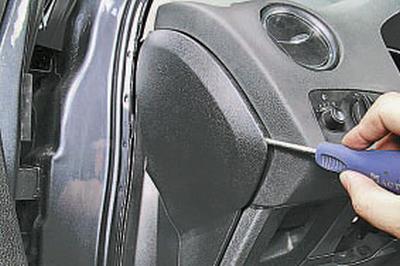

4. Подденьте отвёрткой край левой декоративной крышки панели приборов…

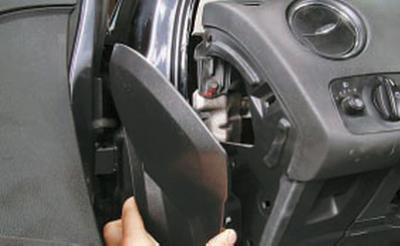

5….и снимите крышку.

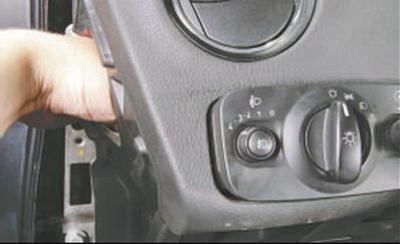

6. Через отверстие в панели приборов, открывшееся после снятия крышки, отожмите фиксаторы блока управления наружным освещением и подсветкой комбинации приборов и вытолкните блок из гнезда панели приборов.

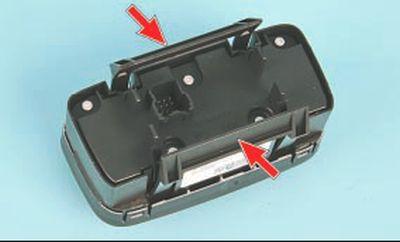

ПРИМЕЧАНИЕ: Так расположены фиксаторы блока управления наружным освещением и подсветкой комбинации приборов.

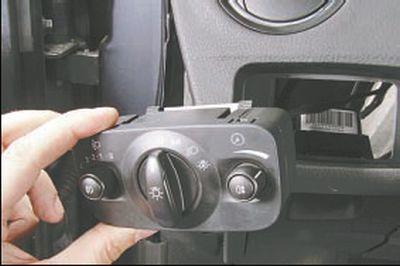

7. Отведите блок от панели приборов.

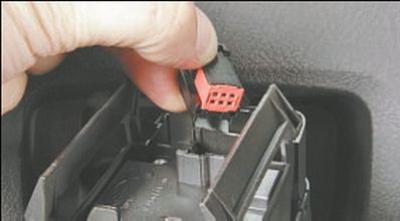

8. Нажмите на фиксатор колодки жгута проводов…

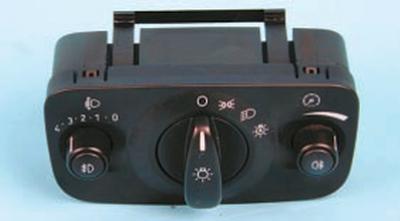

9….отсоедините колодку от блока и снимите блок.



10. Установите блок управления наружным освещением и подсветкой комбинации приборов в порядке, обратном снятию.
