11a. séma. Diagnosztikai csatlakozó
1 - relék és biztosítékok rögzítési blokkja a kesztyűtartó mögött; 2 - kapcsoló (zár) gyújtás; 3 - audiorendszer; 4 - az audiorendszer és a navigációs rendszer modulja; 5 - diagnosztikai csatlakozó

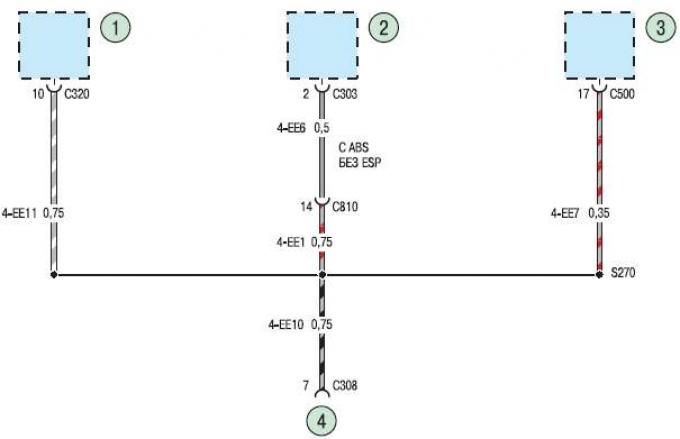

11b. séma. Diagnosztikai csatlakozó
1 - az indításgátló elektronikus vezérlőegysége; 2 - blokkolásgátló fékrendszer vezérlőegysége (ABS); 3 - passzív biztonsági rendszer vezérlőegysége (SRS); 4 - diagnosztikai csatlakozó
11c. séma. Diagnosztikai csatlakozó
1 - elfordulásérzékelő; 2 - blokkolásgátló fékrendszer vezérlőegysége (ABS); 3 - dinamikus stabilizáló vezérlőegység (ESP); 4 - elektronikus motorvezérlő egység; 5 - műszercsoport; 6 - diagnosztikai csatlakozó
