14a. séma. Műszercsoport és kormányoszlop kapcsolók
1, 2 - relék és biztosítékok szerelési blokkja a kesztyűtartó mögött; 3 - kormányoszlop kapcsoló kültéri világításhoz; 4 - kültéri világítás kapcsoló egység; 5 - az indításgátló elektronikus vezérlőegysége; 6 - műszercsoport

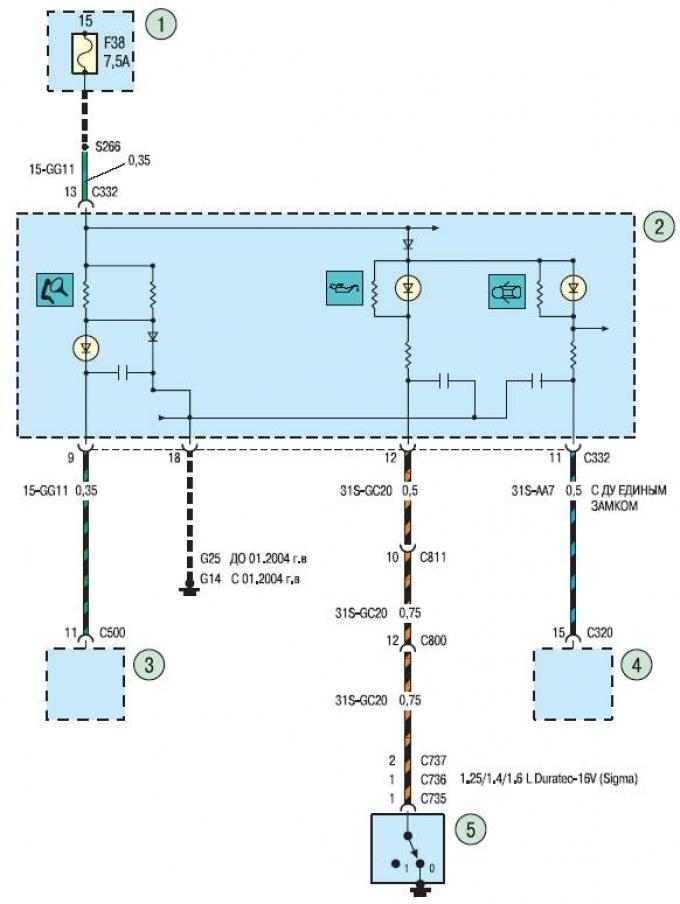

14b. séma. Műszercsoport és kormányoszlop kapcsolók
1 - relék és biztosítékok rögzítési blokkja a kesztyűtartó mögött; 2 - műszercsoport; 3 - passzív biztonsági rendszer vezérlőegysége (SRS); 4 - az indításgátló elektronikus vezérlőegysége; 5 - alacsony olajnyomás érzékelő
